Seite 20
20
◊
Zur Montage des Zweitraumanschlusses ist zuerst
ein Bundkragen mit einem Mindestdurchmesser von
NW 150 mm/156 mm mit Blechschrauben (Ø 3 - 4,5
mm, max. 10 mm) an der Öffnung zu befestigen.
Für den Frischluftanschluß wird ein Bundkragen NW
100 montiert.
◊
Um den Lufttransport in den Nachbarraum zu ge-
währleisten, sind 1 oder 2 der 4 Lamellen am Innen-
gerät zu verschließen. Verwenden Sie hierzu einen
schwarzen, einseitig klebenden Gewebestreifen, der
auf die zu verschließende(n) Öffnung(en) geklebt
wird. Der Streifen muß der Beanspruchung durch
den Luftdruck dauerhaft standhalten.
◊
Die Bundkragen, Schrauben, Flex- / Wickelfalzrohre
und Dämmstoffe sind bauseits zu stellen. Die ge-
nannten Teile sind im Fachhandel erhältlich.
◊
Die Lüftungsrohre sind so kurz wie möglich und mit
so wenig Biegungen wie möglich zu verlegen.
max. 7 m
Maß A
=
150 mm
Maß B
=
120 mm
Maß C
=
70 mm
1 Rohrstutzen (Bundkragen)
2 Schelle
3 Neoprendichtung
4 Isolierte Flexdurchführung
5 Frischlufteinlaß
6 Luftaustritt Zweitraumanschluß
7 Polystyrol - Trennwand

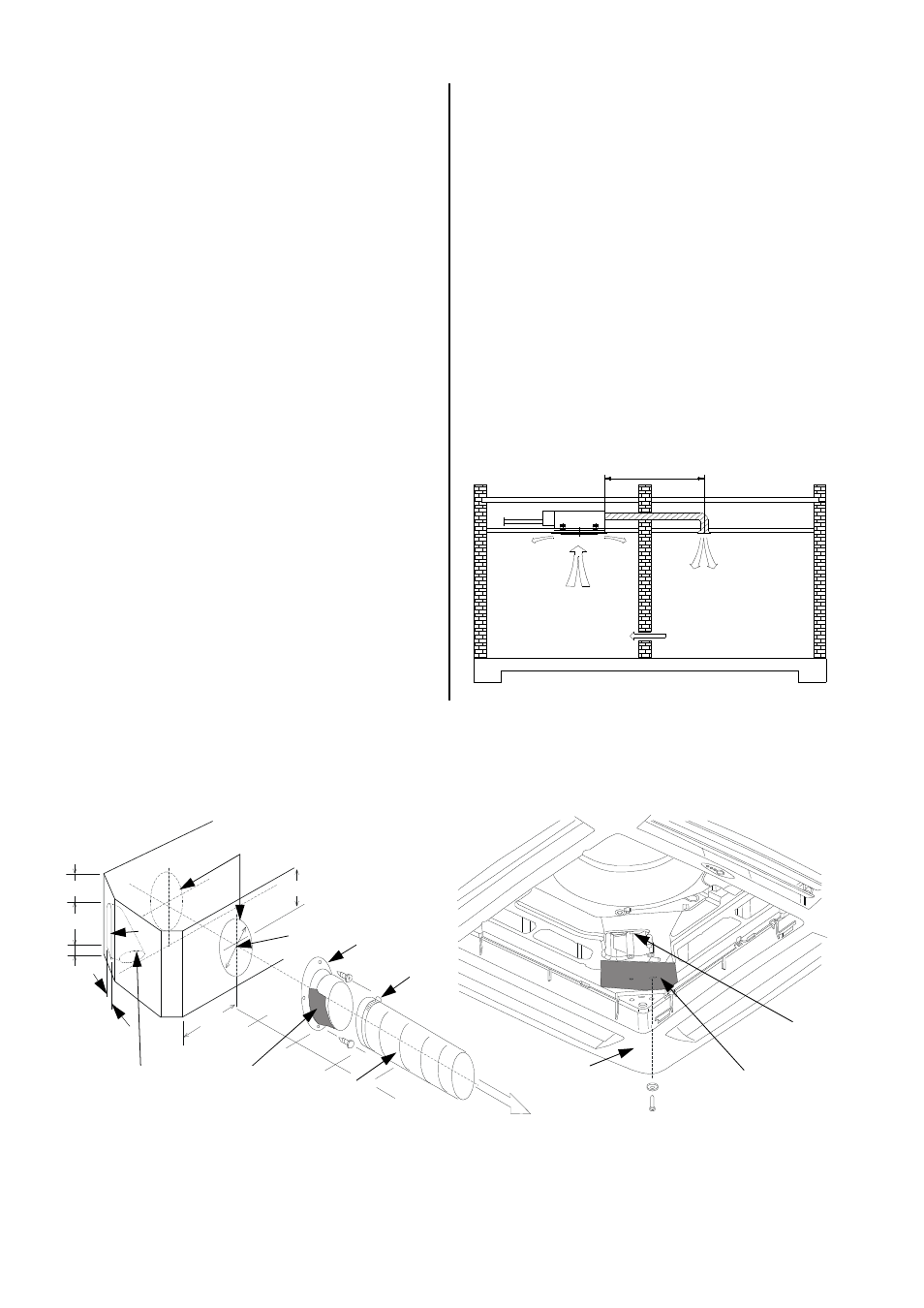

Einbau Zweitraumanschluß
Einbau Luftleitplatte
Beachten Sie, daß sich unmittelbar hinter der
zu bearbeitenden Dämmung die Wärmetauscher-
lamellen befinden die auf keinen Fall beschädigt
werden dürfen.
Zweitraum- und
Frischluftanschluß
Das Innengerät ist zur Kühlung eines zweiten Raumes
und unabhängig davon, für den Ansaug von Frischluft
vorbereitet.
An zwei gegenüberliegenden Geräteseiten befinden
sich jeweils eine vorgestanzte Öffnung Ø 150 mm für
den Zweitraumanschluß, an einer Geräteecke eine vor-
gestanzte Öffnung für den Frischluftanschluß.
Die entsprechenden Öffnungen sind bei Bedarf durch-
zubrechen. Vorher ist vorsichtig die Dämmung in Kreis-
Zweitraumanschluß
Die Deckenkassette bietet die Möglichkeit, einen Nach-
barraum über ein Kanalsystem, z. B. in einer abge-
hängten Decke, mitzukühlen. Dafür müssen folgende
Voraussetzungen erfüllt sein:
◊
Die Kühlleistung der Kassette muß ausreichend für
die Kühlung beider Räume sein.
◊
Zwischen beiden Räumen muß eine Öffnung ge-
schaffen werden, die eine Luftzirkulation zwischen
beiden Räumen zuläßt.
◊
Eine maximale Rohrlänge von 7m darf nicht über-
schritten werden.
◊
Es darf nur ein Zweitraumrohranschluß verwendet
werden.
Trennwand
Luftleitplatte
Rahmen
7
5
3
6
1
2
4
216
B
120
105
49
A
C
Für beide Anschlüsse ist unbedingt eine Wärmedämmung erforderlich! Die Rohre und Anbauteile
sind mindestens mit 30 mm aluminiumkaschierter Mineralwolle oder 13 mm Armaflex zu dämmen.
