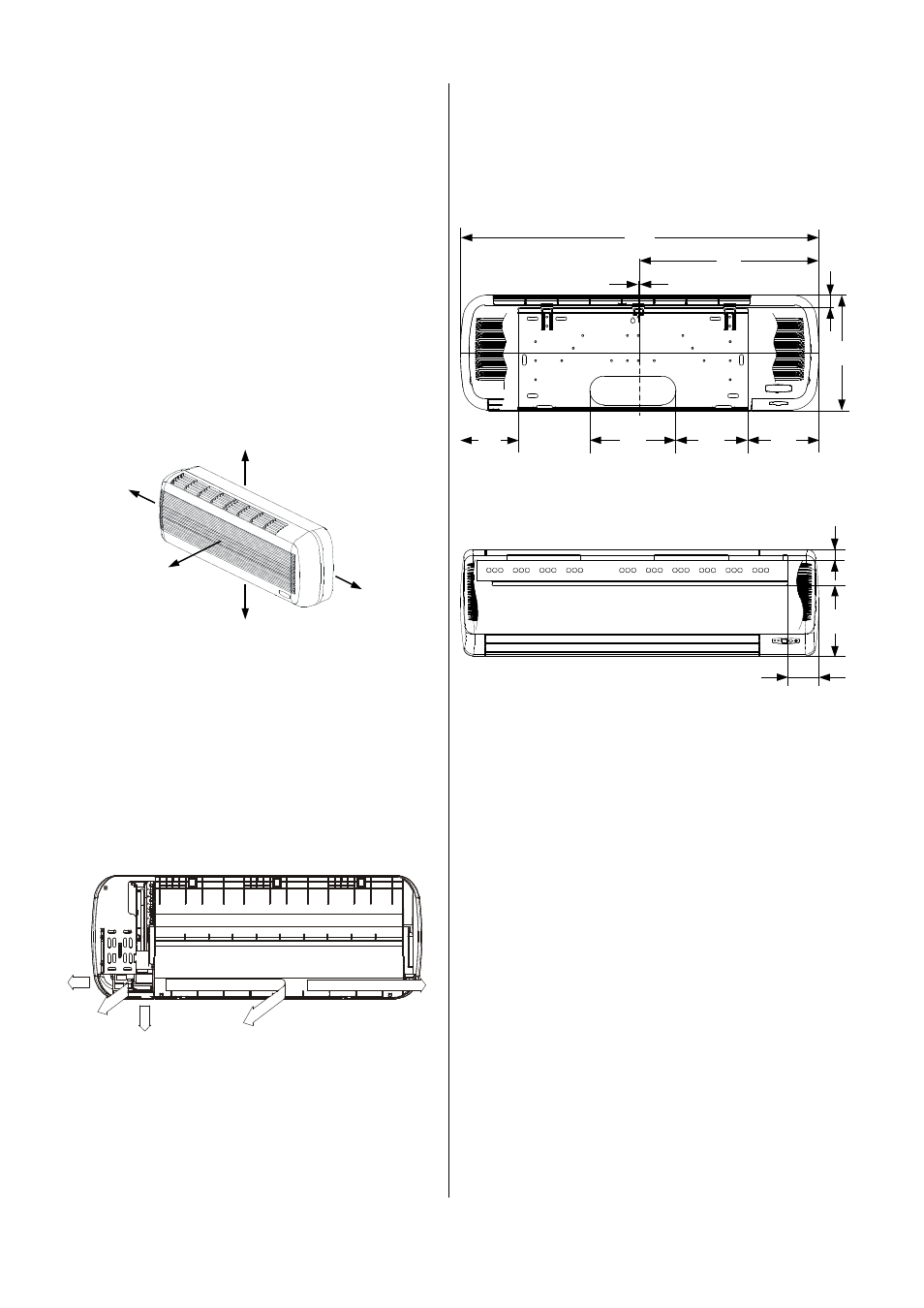

Montage der Wandhalterung
Die Wandhalterungen der Geräte werden mit Schrau-
ben und für die Montage geeigneten Dübeln befestigt,
wie in den nachfolgenden Abbildungen dargestellt.
RKV 24 W
RKV 10 W / 13 W / 18 W
Installation
Beachten Sie vor der Montage des Innengerätes unbe-
dingt die folgenden Hinweise:
◊ Montieren Sie das Innengerät so, daß die erforderli-
chen Mindestabstände eingehalten werden.
◊ Montieren Sie das Innengerät so, daß ein ungehin-
derte Kondensatwasserabfluß und ein freier Luftan-
saug und Luftausblas ständig gewährleistet ist.
◊ Das Innengerät wird mittels einer Wandhalterung
montiert.
120
120
120
120
1500
Maße in mm
Diese Schutzzonen dienen zum ungehinderten Ansaugen
und Ausblasen der Luft, um ausreichenden Platz für
Wartung und Reparaturen zu gewährleisten und zum
Schutz des Gerätes vor Beschädigungen.
Mindestfreiräume der Innengeräte
In der folgenden Abbildung sind die erforderlichen Ab-
stände für einen störungsfreien Betrieb der Innengeräte
angegeben.
320
1000
Mitte Gerät 5
160 240 200 200
35
500
Ansicht von VORNE, alle Angaben in mm
240
107
36
Varianten der Durchführung
Beachten Sie vor der Montage die möglichen Varianten
für die Durchführung der Kältemittel-, Kondensat- und
Steuerleitungen (Siehe Abbildung unten).
4
3
2
1
5
Die Geräte RKV 10 W, RKV 13 W und RKV 18 W kön-
nen über alle 5 Varianten angeschlossen werden, wäh-
rend bei den Geräten RKV 24 W nur die Varianten 1 bis
3 möglich sind.
1 Abgang auf der Wand rechts 2 Abgang durch die Wand rechts
3 Abgang auf der Wand unten 4 Abgang durch die Wand mittig
5 Abgang auf der Wand links
Montage des Innengerätes
Führen Sie die Installation folgendermaßen durch:
1. Entnehmen Sie die erforderlichen Rohrquerschnitte
bitte der Tabelle „Technische Daten“.
Verwenden Sie ausschließlich Kältemittelleitungen
in „Kühlschrankqualität“.
2. Entscheiden Sie sich für eine Abgangsvariante des
Innengerätes und schneiden Sie die Rohre der
Kältemittelleitungen entsprechend ab.
3. Beachten Sie die Biegeradien der Kältemittelleitungen
und biegen Sie nie eine Stelle der Rohre zweimal.
Versprödung und Rißgefahr können die Folge sein.
4. Entfernen Sie die werkseitigen Überwurfmuttern der
Geräte.
5. Beachten Sie, daß die Innengeräte werkseitig mit ei-
ner Füllung aus getrocknetem Stickstoff zur Dichtig-
keitskontrolle versehen wurden.
Der unter Druck stehende Stickstoff entweicht beim
Lösen der Überwurfmuttern.
G
Verwenden Sie ausschließlich die werkseitigen
Überwurfmuttern zur weiteren Montage.
Ansicht von VORNE, alle Angaben in mm
