22

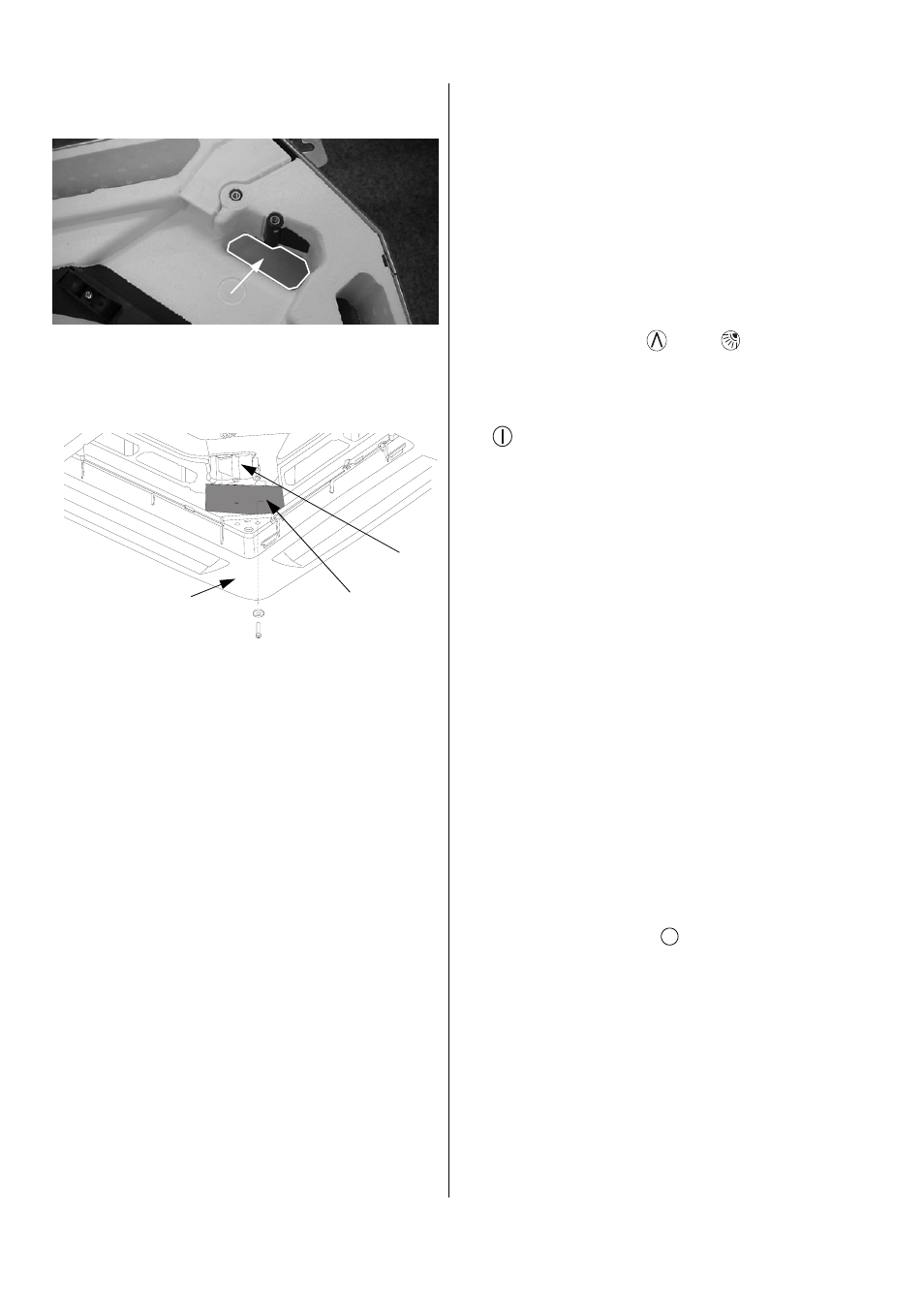

Einbau der Luftleitplatte
Um dem Raum gekühlte Frischluft zur Verfügung zu
stellen, ist es erforderlich, die im Lieferumfang enthalte-
ne Luftleitplatte aus Kunststoff zu montieren.
Trennwand
Luftleitplatte
Rahmen
Vor der Erstinbetriebnahme
Nach erfolgreicher Druckprobe ist die Vakuumpumpe
an den Ventilanschlüssen des Außenteils mittels der
Manometerstation anzuschließen und ein Vakuum zu
erzeugen.
Vor der Erstinbetriebnahme des Gerätes und nach je-
dem Serviceeingriff in den Kältekreislauf müssen die
folgenden Kontrollen durchgeführt werden:
◊ Prüfung der Kältemittelleitungen und Ventile bei Ge-
rätestillstand mit Lecksuchspray oder Seifenwasser.
◊ Prüfung auf versehentliches Vertauschen der Ver-
bindungsleitungen (insbesondere bei RKM Serie
600 und 700), sowie der Leitungslänge.
Überschreitet die Kältemittelleitung eine einfache
Länge von 5 Meter, ist zusätzlich Kältemittel nachzu-
füllen.
◊ Prüfung auf Beschädigungen an Rohrleitungen oder
der Isolierung.
◊ Prüfung der elektrischen Verbindungsleitungen zwi-
schen Innengerät und Außenteil auf korrekten
Anschluß.
◊ Prüfung aller Befestigungen, Aufhängungen etc. auf
ordnungsgemäßen Halt und korrektes Niveau.
Die Wiederinbetriebnahme nach einer Störungsbe-
seitigung setzt ein vorheriges komplettes Trennen
der Anlage vom Netz voraus!
Frischlufteinlaß
Die im Bild unten umrandete Polystyrol-Platte der Tropf-
wanne ist mit einem Messer zu entfernen.
Die Positionierung der Luftleitplatte ist aus der Zeich-
nung oben zu ersehen.
In der Betriebsart „Test“ sind die Funktionen
“Raumtemperatur-Regelung“ und “Kältemaschinen-
Anlaufschutz“ nicht aktiviert.
Die grüne, rote und die gelbe Lampe am Empfangsteil
des Innengerätes blinken als Lauflicht.
Zusätzliche Vorbereitungen
Nachdem das Gerät komplett angeschlossen und ge-
prüft wurde, sind Innengerät, Außenteil und die Fernbe-
dienung für den Betrieb vorzubereiten.
Der Betriebstest ist wie folgt durchzuführen:
1. Prüfen Sie alle elektrischen Anschlüsse.
Anleitung und Schaltpläne beachten.
2. Legen Sie die Batterien in die Fernbedienung ein, a-
ber lassen Sie diese ausgeschaltet.
3. Verbinden Sie das Gerät mit der Spannungsversor-
gung und schalten Sie die Stromversorgung ein.
4. Halten Sie die Tasten 9 und 13 der Fernbedie-
nung 5 Sekunden lang gedrückt.
Die Anzeige wird gelöscht. In der Zeitanzeige er-
scheinen die Buchstaben „Src“ für Wartungstest.
5. Betätigen Sie nach Abschluß des Testes die Taste
7 , um das Testmenu zu verlassen.
6. Beachten Sie: Wird 30 Min. lang keine Taste ge-
drückt wird automatisch das Konfigurationsmenu ver-
lassen und der Vorgang muß neu eingeleitet werden.
Inbetriebnahme
Die Inbetriebnahme des Gerätes hat durch den Erstel-
ler oder einem Anderen von diesem benannten autori-
sierten Sachkundigen entsprechend der Inbetriebnah-
me-Bescheinigung zu erfolgen und ist dort zu doku-
mentieren.
Dabei sind alle Regel-, Steuer- und Sicherheitseinrich-
tungen auf ihre korrekten Funktionen und die richtigen
Einstellungen zu prüfen.
1. Schalten Sie den bauseitigen Hauptschalter bzw. die
Sicherung ein.
2. Stellen Sie die Temperatur an der Fernbedienung
niedriger ein als die vorhandene Raumtemperatur.
3. Stellen Sie mit der Taste 6 die Funktion Kühlen ein.
4. Beachten Sie, das durch die Einschaltverzögerung
des Außenteils der Kompressor erst nach einigen
Minuten startet.
5. Überprüfen Sie die im Abschnitt „Die Fernbedie-
nung“ beschriebenen Funktionen der Gerätesteue-
rung. Temperatureinstellungen, Umschalten auf Lüf-
tungs- und Entfeuchtungsbetrieb, Timer.
6. Machen Sie den Betreiber mit der Anlage vertraut
und überlassen Sie ihm das Erstinbetriebnahme-
Protokoll.
