Warmluft
Kalte
Frischluft
Licht-
schacht
Außenteil
Warmluft
Licht-
schacht
zusätzlicher
Ventilator

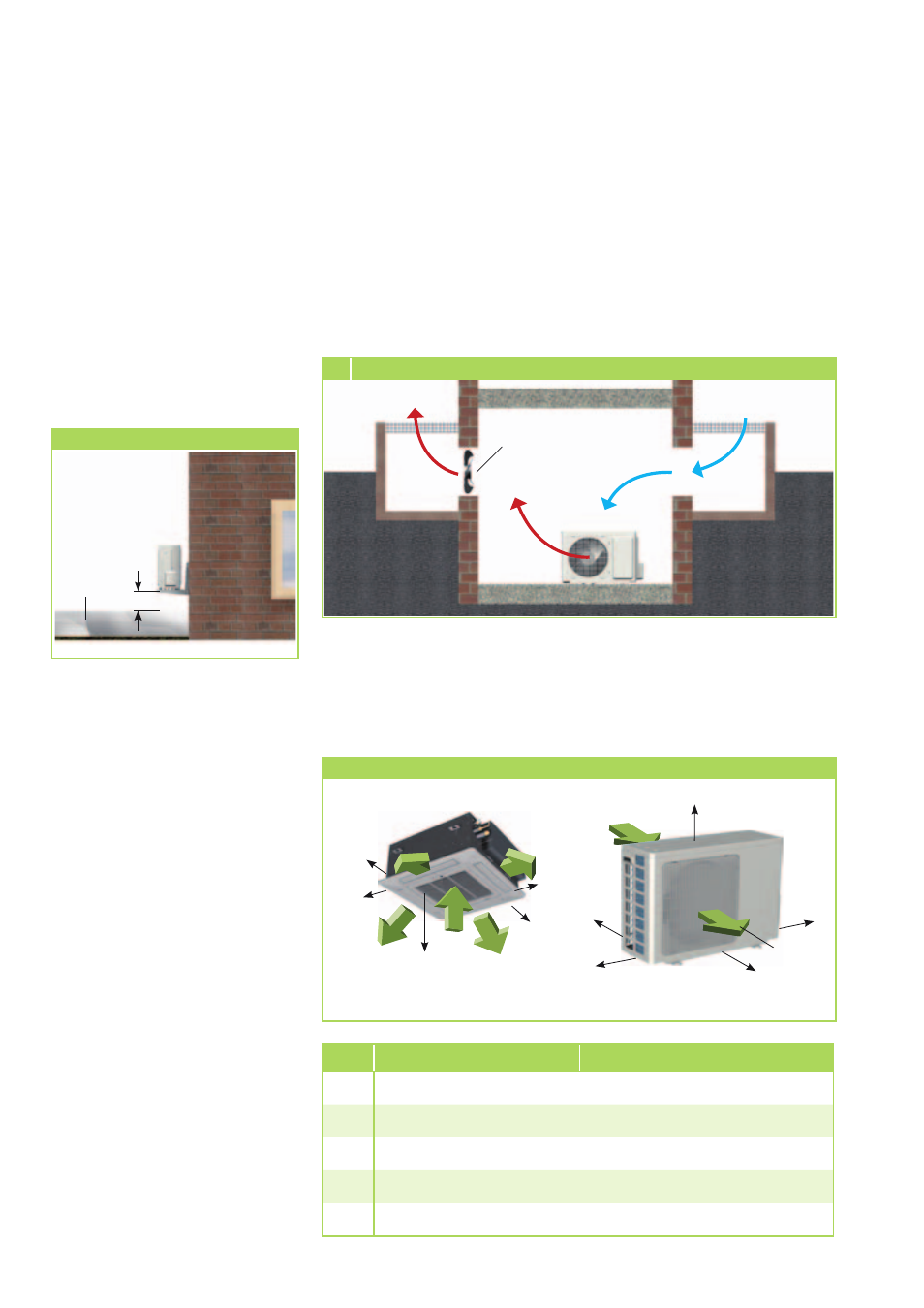

5 Aufstellung im Gebäudeinneren
Aufstellung im Gebäudeinneren
■
Sorgen Sie für eine ausrei-
chende Wärmeabfuhr, wenn
das Außenteil im Keller, auf
dem Dachboden, in Neben-
räumen oder Hallen aufgestellt
wird (Bild 5).
■
Installieren Sie einen zusätz-
lichen Ventilator, der über den
gleichen Luftvolumenstrom
des im Raum aufzustellenden
Außenteiles verfügt und der
eventuelle zusätzliche Druck-
verluste durch Luftkanäle
kompensieren kann (Bild 5).
Mindestfreiräume
Die Mindestfreiräume sind zum einen für Wartungs- und Reparaturar-
beiten und zum anderen für die optimale Luftverteilung vorzusehen.
500
1000
1000
1000
1000
E
C
B
A
D
Lufteintritt
Luftaustritt
Alle Angaben in mm
Mindestfreiräume
■
Gewährleisten Sie eine konti-
nuierlich ungehinderte Luft-
zufuhr von außen, möglichst
durch gegenüberliegende,
ausreichend große Luft-
öffnungen (Bild 5).
■
Halten Sie die statischen und
sonstige bautechnische Vor-
schriften und Bedingungen
bezüglich des Gebäudes ein
und sehen Sie ggf. eine
Schalldämmung vor.
RVD 351 AT RVD 521 AT
A 150 mm
B 900 mm
C 500 mm
D 150 mm
E 500 mm
Mindestabstand zum Schnee
20 cm
Schnee
Schnee
In Gebieten mit starkem Schneefall
sollten Sie für das Gerät eine Mon-
tage an der Wand vorsehen.
Die Montage sollte dann mind.
20 cm über der zu erwartenden
Schneehöhe erfolgen, um das Ein-
dringen von Schnee in das Außen-
teil zu verhindern. Eine Wandkon-
sole ist als Zubehör erhältlich.
