Die Geräte werden in einer stabilen
Transportverpackung geliefert.
Überprüfen Sie bitte die Geräte so-
fort bei Anlieferung und vermerken
eventuelle Schäden oder fehlende
Teile auf dem Lieferschein und
informieren Sie den Spediteur und
Ihren Vertragspartner. Für spätere
Reklamationen kann keine Gewähr-
leistung übernommen werden.
Die Raumklimageräte RXT 351-
1051DC verfügen über ein REM-
KO RXT...DC AT Außenteil sowie
über ein Innengerät RXT...DC IT.
Das Außenteil dient im Kühlbetrieb
zur Abgabe der vom Innengerät
aus dem zu kühlenden Raum ent-
nommenen Wärme an die Außen-
luft. Im Heizbetrieb kann im zu
beheizenden Raum am Innengerät
die vom Außenteil aufgenommene
Wärme abgegeben werden.
In beiden Betriebsarten passt sich
die erzeugte Leistung des Kom-
pressors exakt an den Bedarf an
und regelt so die Solltemperatur
mit minimalen Temperaturschwan-
kungen. Durch diese „Inverter-
Technik“ wird zu konventionellen
Split-Systemen Energie eingespart
und die Schallemission auf ein be-
sonders geringes Maß reduziert.
Das Außenteil ist im Außenbereich
oder unter Beachtung bestimmter
Erfordernisse in Innenbereichen
montierbar. Das Gerät ist im In-
nenbereich sowohl zur Wandmon-
tage als auch zur Montage unter
der Decke konzipiert. Die Bedie-
nung erfolgt über eine Infrarot-
Fernbedienung. Das Außenteil
besteht aus einem Kältekreis mit
Kompressor, Verflüssiger in La-
mellenbauform, Verflüssigerven-
tilator, Umkehrventil und Elek-
tronisches Expansionsventil (RXT
521-1051DC). Die Ansteuerung
des Außenteiles erfolgt über die
Regelung des Innengerätes. Das
Innengerät besteht aus Verdamp-
fer in Lamellenbauweise, Ver-
dampferventilator, Regelung und
Kondensatwanne.
Als Zubehör sind Bodenkonsolen,
Wandkonsolen, Kältemittellei-
tungen, Kabelfernbedienung und
Kondensatpumpen erhältlich.
Gerätebeschreibung
Transport und
Verpackung
Die Verbindung zwischen Innengerät und Außenteil wird mit
Kältemittelleitungen hergestellt.
M1 - Verflüssigerventilator
M2 - Kompressor
M3 - Verdampferventilator IT
V1 - Umschaltventil K/H
EEV - Elektr. Expansionsventil
PSH - Hochdruckwächter AT
PSL - Niederdruckwächter AT
T1 - Sensor Heißgas AT
T2 - Sensor Lufteintritt AT
T3 - Sensor Verflüssiger AT
T4 - Sensor Lufteintritt IT
T5 - Sensor Verdampfer IT

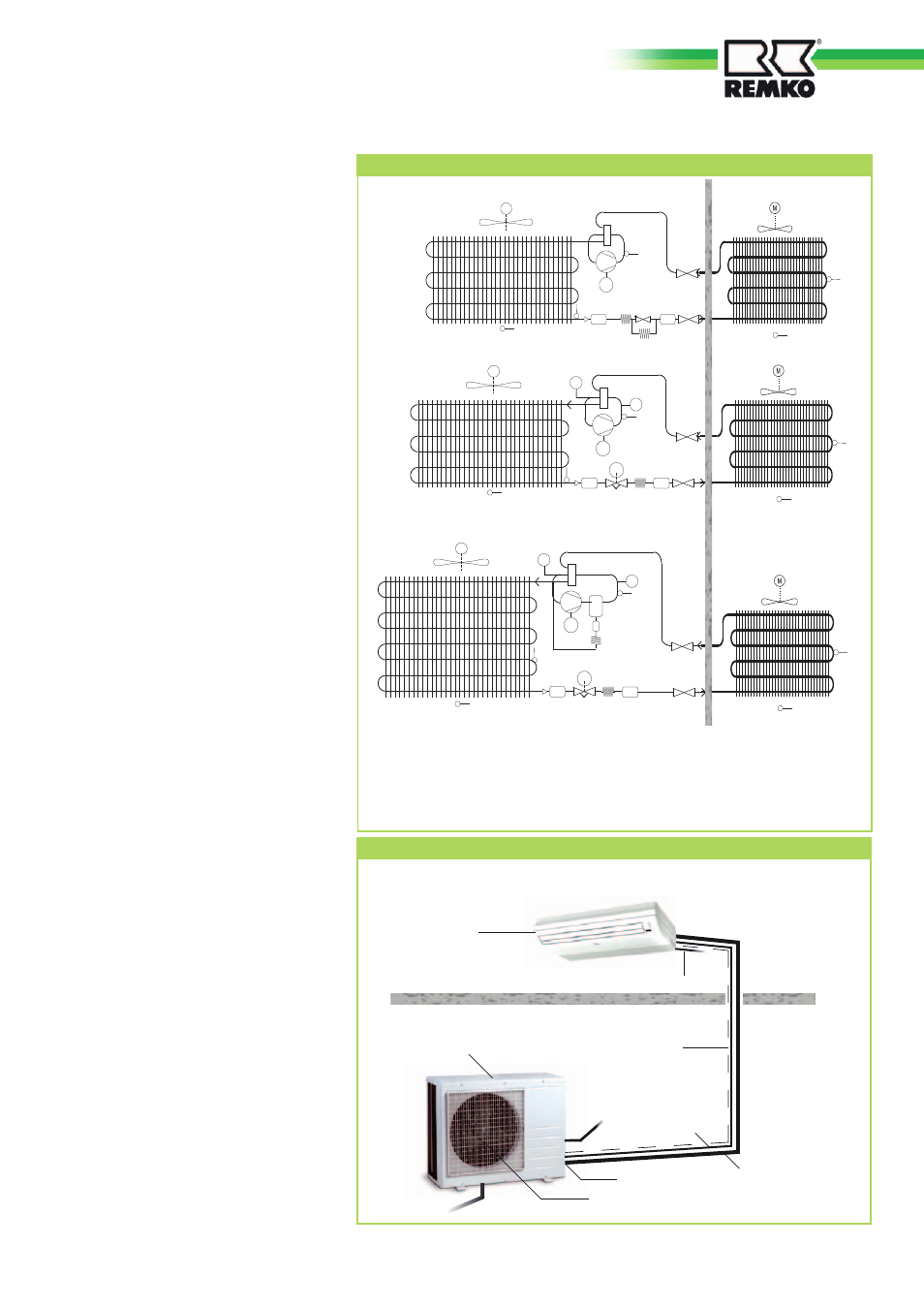

Schema Kältekreis Serie RXT 351-1051DC
Filter
Filter
Filter
Filter
Systemaufbau
Außenteil
Absperrventil
Innengerät
Verflüssigerventilator
Außenbereich
Einspritzleitung
Saugleitung
Steuerleitung
Kondensatleitung
Innenbereich Deckenmontage
Kondensatleitung
Netzzuleitung
Innenbereich
Außenbereich
M1
M2
M3
T4
T2
T3
T5
T1
RXT 521-681 DC
RXT 1051 DC
RXT 351 DC
V1
EEV
RXT 1051 DC
M
M
P S H
T1
T2
T3
TE
T5
P S L
T2
T3
T4
T5
M3
M2
M1
PSL
PSH
T1
Ölrückführung
V1
RXT 521 DC
M
M
TE
P S H
T1
T2
T3
T5
P S L
M1
M3
T2
T3
T4
T5
M2
PSL
PSH
T1
Filter
V1
EEV
