Kondensatanschluß
Auf Grund der Taupunktunter-
schreitung am Register kommt
es während des Kühlbetriebes
zur Kondensatbildung.
Unterhalb des Registers befindet
sich eine Auffangwanne, die mit
einem Ablauf verbunden werden
muß.
■
Die bauseitige Kondensatlei-
tung ist mit einem Gefälle von
min. 2 % zu verlegen (Bild ).
Gegebenenfalls sehen Sie eine
dampfdiffusionsdiche Isolation
vor.
■
Führen Sie die Kondensatlei-
tung des Gerätes frei in die Ab-
laufleitung. Falls das Kondensat
in eine Abwasserleitung geführt
wird, sehen Sie einen Siphon
als Geruchsverschluß vor.
■
Bei einem Gerätebetrieb unter
0 °C Außentemperatur ist auf
eine frostsichere Verlegung der
Kondensatleitung zu achten.
Ggf. ist eine Rohrbegleitheizung
vorzusehen.
■
Nach erfolgter Verlegung muß
der freie Ablauf des Kondensats
überprüft und eine permanente
Dichtheit sichergestellt werden.
 Gefälle der Kondensatleitung
2% Gefälle
Der Kondensatschlauch ist serien-
mäßig für den Anschluß auf der linken
Seite (Ansicht von vorne) vorgesehen..
Elektrischer Anschluß
Bei den Geräten ist eine Netzzu-
leitung als Spannungsversorgung
zum Innenteil und eine Steuerlei-
tung zum Außenteil zu installieren
und entsprechend abzusichern.
Sämtliche elektrische Installa-
tionen sind von Fachunterneh-
men auszuführen.Die Montage
der Elektroanschlüsse hat
spannungsfrei zu erfolgen.
A��TU�G
leitung vom Innengerät zum
Außenteil versorgt.
■
Die Klemmleisten der Anschlüs-
se befinden sich auf der Vorder-
seite und Rückseite des Gerätes.
Nach der Installation können
Messungen, nach Entfernen der
Abdeckung, von der Vordersei-
te vorgenommen werden.
■
Wird bei dem Gerät eine als
Zubehör erhältliche Konden-
satpumpe eingesetzt, ist ggf.
bei der Verwendung des Ab-
schaltkontaktes der Pumpe ein
zusätzliches Relais zur Erhöhung
der Schaltleistung, zur Abschal-
tung des Kompressors, erfor-
derlich.
■
Die Anschlüsse sind auf
der Geräterückseite und Vor-
derseite an den Anschlußklem-
men vorzunehmen.
Im Lieferumfang der Geräte befin-
det sich eine zwei- und dreiadrige
(RXW 350) oder eine zwei- und
vieradrige (RXW 480) Steuerlei-
tung. Werden die Leitungen nicht
verwendet, bzw. verlängert, kann
eine fünfadrige (RXW 350) und
eine sechsadrige (RXW 480)
Leitung verwendet werden.
■
Wir empfehlen, bauseitig einen
Haupt- / Reparaturschalter in
der Nähe des Außenteiles zu
installieren.
■
Die Spannungsversorgung
erfolgt am Innengerät, das
Außenteil wird über die Steuer-

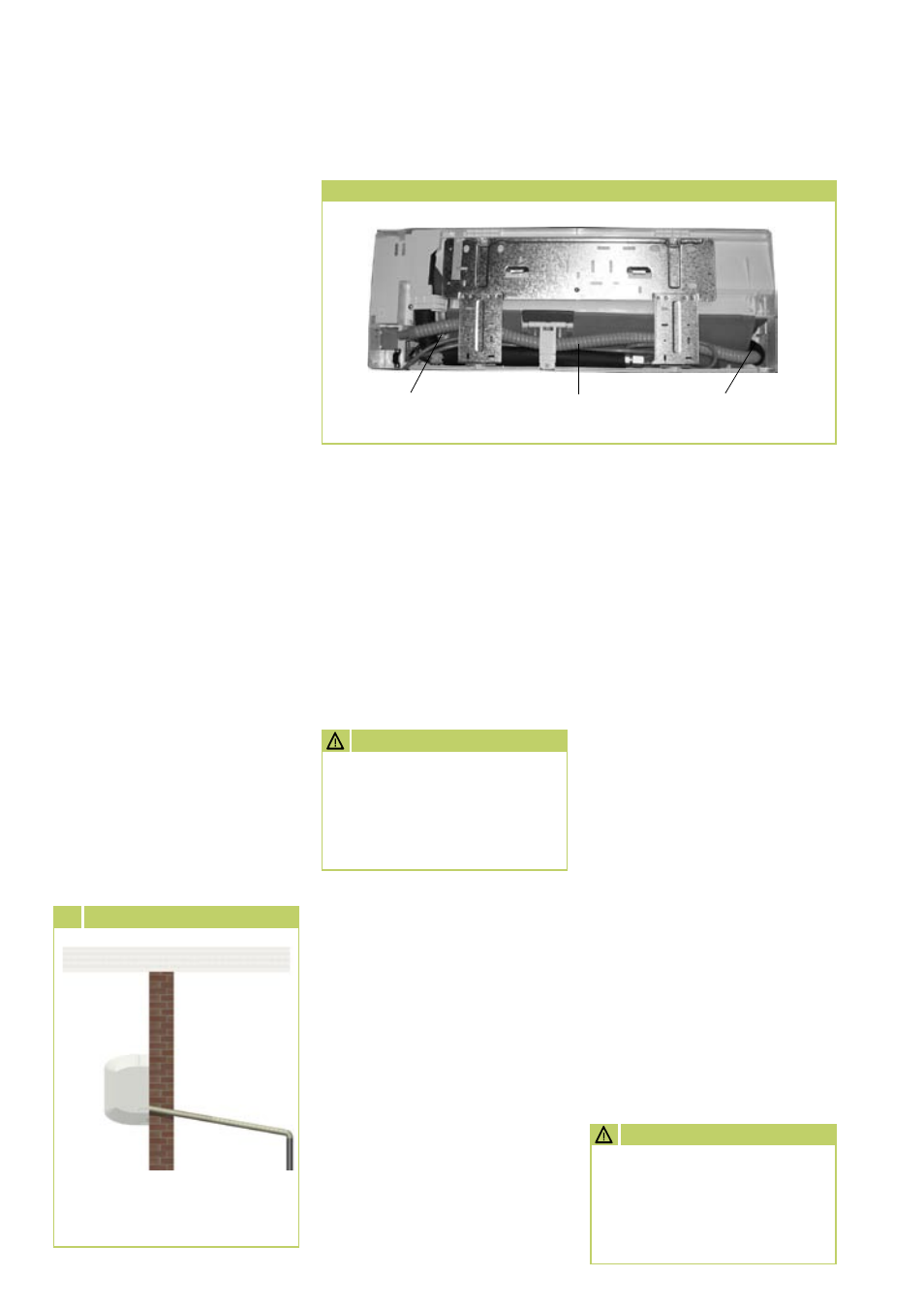

Kondensantanschluß
Kondensatanschluß
nicht verwendbar
Kondensatschlauch Kondensatanschluß an
der Kondensatwanne
Auf der rechten Seite (Ansicht von vorne) befindet sich ein zweiter
Kondensatanschluß der in der Kondensatwanne verschlossen ist. Dieser
Anschluß kann nicht verwendet werden.
Sämtliche elektrische Steck-
und Klemmverbindungen sind
auf ihren festen Sitz und dauer-
haften Kontakt zu kontrollieren
und ggf. nachzuziehen.
A��TU�G
