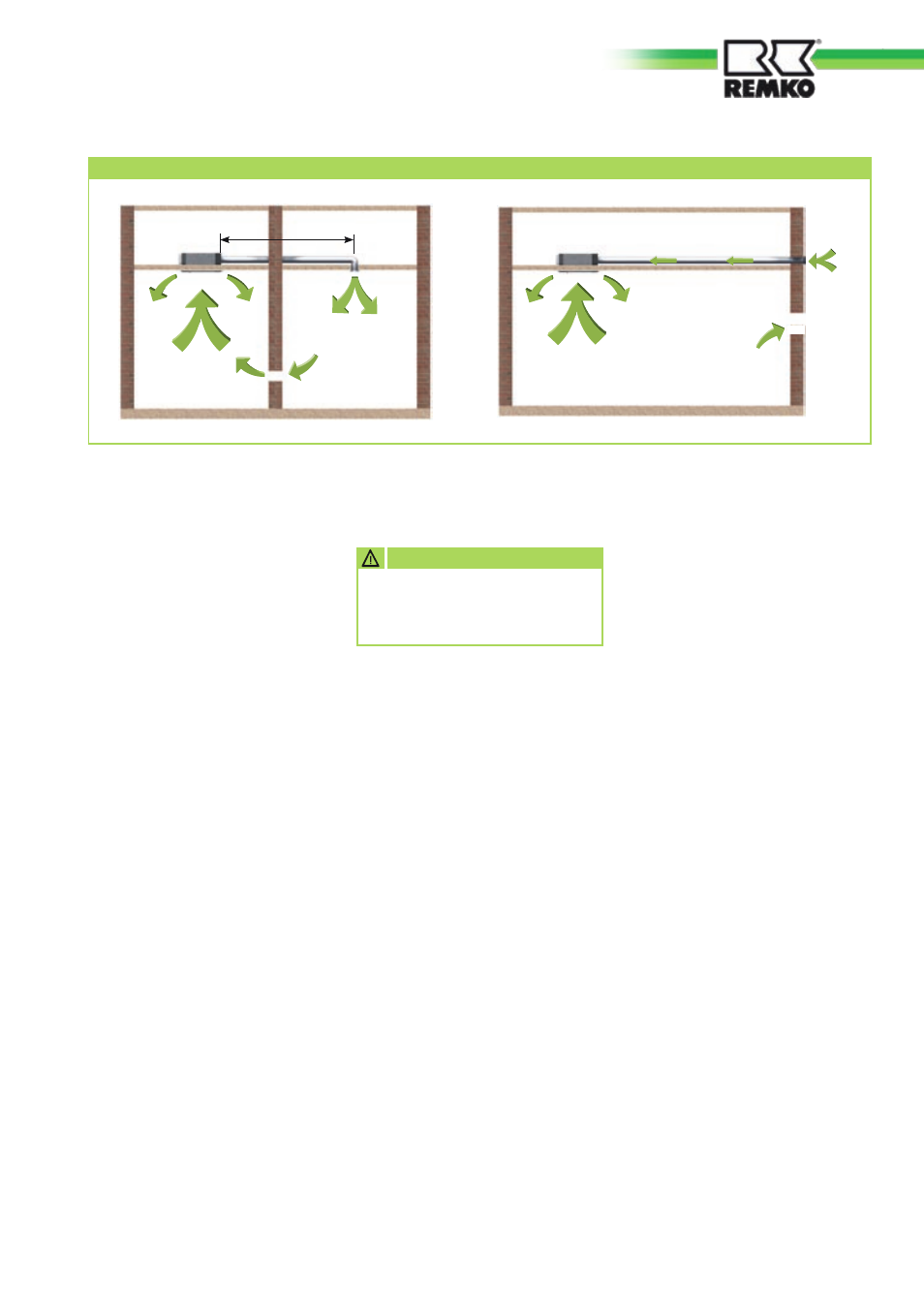

Nebenraumanschluß
max. 7 m
Nebenraum Hauptraum
Kondensatanschluß
Auf Grund der Taupunktunter-
schreitung am Register kommt
es während des Kühlbetriebes zur
Kondensatbildung.
Unterhalb des Registers befin-
det sich eine Auffangwanne mit
serienmäßiger Kondensatpumpe
und Schwimmerschalter. Sollte
der Schwimmerschalter auf Grund
mangelndem Abtransport des
Kondensats eine Sicherheitsab-
schaltung durchführen, schaltet die
Pumpe sofort ein und läuft ca. drei
Minuten nach.
■ Die bauseitige Kondensatlei-
tung ist mit einem Gefälle von
min. 2 % zu verlegen. Gegebe-
nenfalls sehen Sie eine dampf-
diffusionsdichte Isolation vor.
■ Befindet sich das Niveau der
Kondensatleitung an dem Gerät
oberhalb des Geräteaustrittes,
so ist die Leitung sofort vertikal
nach oben (max. 1000 mm ab
Unterkante Gerät) und dann
mit Gefälle zum Abfluß zu
verlegen.
■ Führen Sie die Kondensatlei-
tung des Gerätes frei in die Ab-
laufleitung. Falls das Kondensat
in eine Abwasserleitung geführt
wird, sehen Sie einen Siphon
als Geruchsverschluß vor.
■ Bei einem Gerätebetrieb unter
4 °C Außentemperatur ist auf
eine frostsichere Verlegung der
Kondensatleitung zu achten.
Ggf. ist eine Rohrbegleitheizung
vorzusehen.
■ Nach erfolgter Verlegung
muß der freie Ablauf des Kon-
densats überprüft und
eine permanente Dichtheit
sichergestellt werden.
Dichtigkeitskontrolle
Sind alle Verbindungen herge-
stellt, wird die Manometerstation
wie folgt an den entsprechenden
Schraderventilanschlüssen ange-
schlossen, sofern vorhanden:
rot = kleines Ventil
= Einspritzdruck
blau = großes Ventil
= Saugdruck
Nach erfolgtem Anschluß wird die
Dichtigkeitsprüfung mit getrock-
netem Stickstoff durchgeführt.
Zur Dichtigkeitskontrolle werden
die hergestellten Verbindungen
mit Lecksuchspray besprüht. Sind
Blasen sichtbar, ist die Verbindung
nicht korrekt ausgeführt. Ziehen
Sie dann die Verschraubung fester
an oder erstellen Sie ggf. eine neue
Bördelung.
Nach erfolgreicher Dichtigkeits-
prüfung wird der Überdruck aus
den Kältemittelleitungen entfernt
und eine Vakuumpumpe mit einem
absoluten Endpartialdruck von
min. 10 mbar in Betrieb gesetzt,
um einen luftleeren Raum in den
Leitungen zu schaffen. Zusätzlich
wird so vorhandene Feuchtigkeit
aus den Leitungen entfernt.
Es muß ein Vakuum von
min. 20 mbar abs. erzeugt
werden!
ACHTUNG
Die Dauer der Vakuumerzeugung
richtet sich nach dem Rohr-
leitungsvolumen des Innengerätes
und der Länge der Kältemittel-
leitungen, der Vorgang beträgt
jedoch mindestens 60 Minuten.
Sind Fremdgase und Feuchtigkeit
vollständig aus dem System ent-
fernt worden, werden die Ventile
der Manometerstation geschlossen
und die Ventile des Außenteiles,
wie in Kapitel „Inbetriebnahme“
beschrieben, geöffnet.
Frischluft-
eintritt
Innen Außen
Frischluftanschluß
