Die Geräte werden in einer
stabilen Transportverpackung
geliefert. Überprüfen Sie bitte die
Geräte sofort bei der Anlieferung
und vermerken Sie eventuelle
Schäden oder fehlende Teile auf
dem Lieferschein und informieren
Sie den Spediteur und Ihren
Vertragspartner.
Für spätere Reklamationen kann
keine Gewährleistung übernom-
men werden.
Transport und
Verpackung
Systemaufbau
Das Gerät ist für ein 2-Leiter-
System konzipiert. Bei der Verwen-
dung eines als Zubehör erhält-
lichen Heizregisters kann das Gerät
auf ein 4-Leiter-System erweitert
werden.
Das 2-Leiter-System besitzt 2
Mediumrohre (Leiter: Vor- und
Rücklauf) zum Kühlen mit kaltem
Medium und 2 Mediumrohre zum
Heizen mit warmem Medium. Das
kombinierte Kühl-/Heizregister im
Innengerät gibt im Kühlbetrieb die
Wärme aus der Raumluft an das
Betriebsmedium ab. Eine Umwälz-
pumpe transportiert das erwärmte
Medium zu einem Kaltwasser-
Erzeuger, der dem Medium die
Wärme in einem Verdampfer ent-
zieht und über einen Kältekreis in
einem Verflüssiger an die Außen-
luft wieder abgibt. Das abgekühl-
te Betriebsmedium wird in dem
Mediumkreislauf dem Gerät erneut
zugeführt.
Bei 2-Leiter-Systemen, die zum
Kühlen oder Heizen verwendet
werden, kann die Heizleistung
durch einen Kaltwasser-Erzeuger
mit Wärmepumpenfunktion oder
durch einen Heizkessel erzeugt
und dem Kreislauf zugeführt
werden. Im Heizbetrieb kann das
Innengerät die Wärme des Be-
triebsmediums an die Raumluft
abgeben.
5

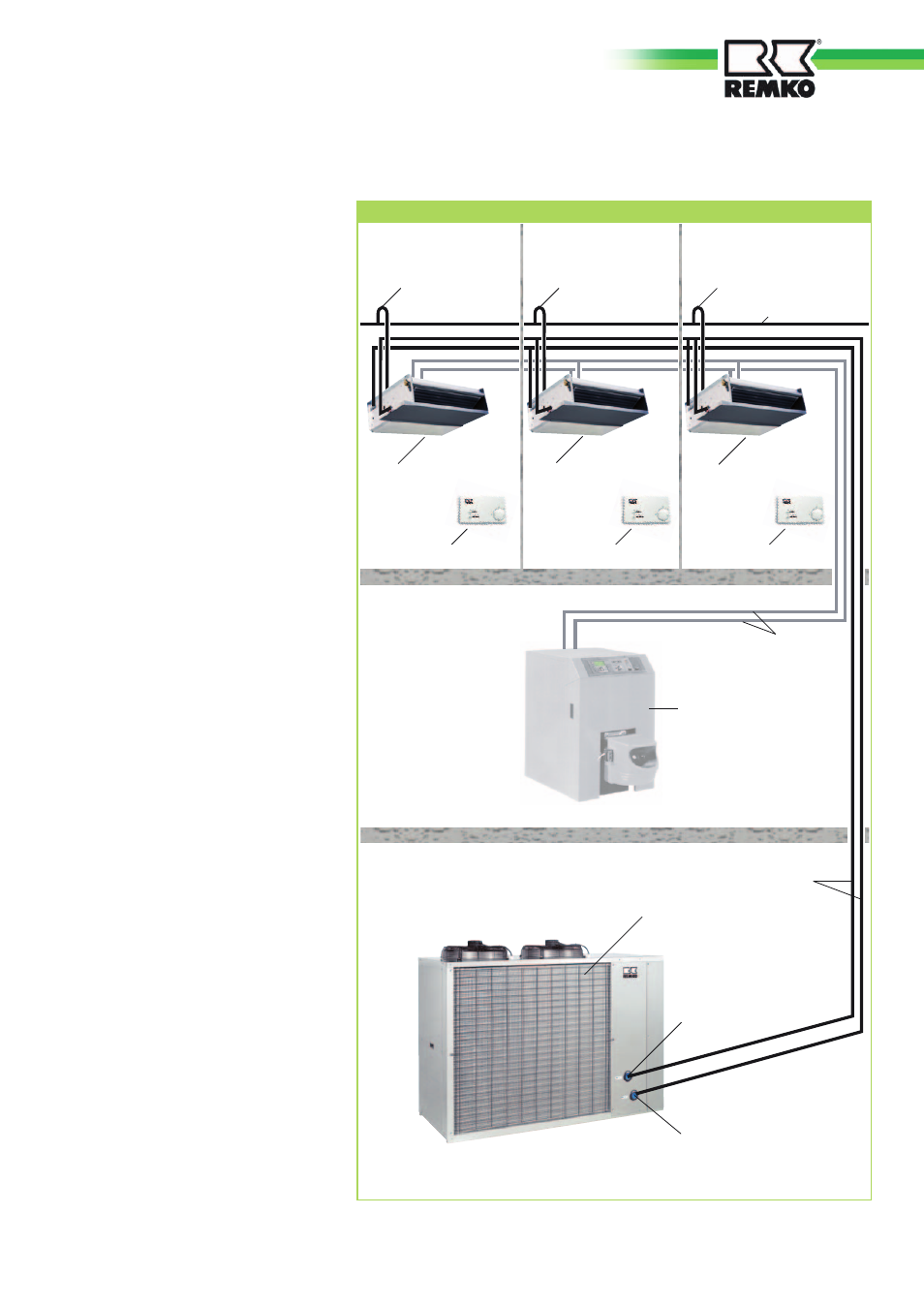

Kaltwasser-Erzeuger
Systemaufbau
Mediumeintritt
Mediumaustritt
Innenbereich 1
Außenbereich
Innenbereich 2 Innenbereich 3
Raumtemperatur-Regelung
Kaltwasser-
Abnehmer
Kaltwasser-
Abnehmer
Kaltwasser-
Abnehmer
Kondensatleitung Kondensatleitung Kondensatleitung
Kondensat-Sammelleitung
Heizungsraum
Heizkessel
Raumtemperatur-Regelung Raumtemperatur-Regelung
Mediumleitungen
Heizbetrieb
Mediumleitungen
Kühlbetrieb
