Seite 25
F2
Sicherung Regelplatine TK1
F3
Sicherung, Steuerung
F10 Phasenfolgerelais
Fr 1 Frequenzsperre
FL
Differendruckwächter
HP
Druckwächter Hochdruck
K1
Schütz Kompressor
K10 Schütz Umwälzpumpe

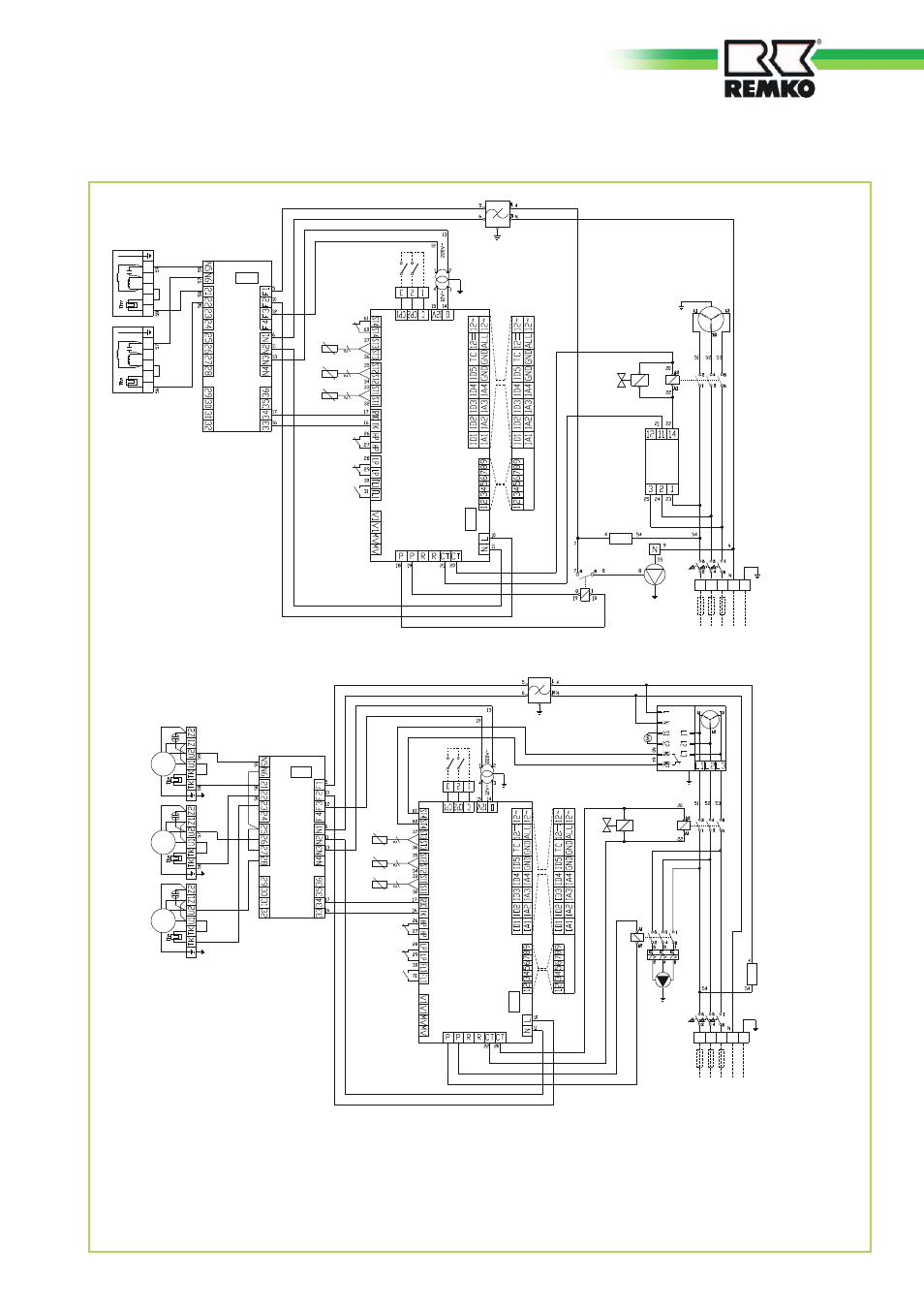

Legende:
CP1 pot.freier Eingang Heizbetrieb /
Kühlbetrieb
CP2 pot.freier Eingang
Standby/Betrieb
Cr
Regler ECH 210 B
F1
Sicherung Anschlußplatine 5A
LP
Druckwächter Niederdruck
MC Kompressormotor
Mv1 Ventilatormotor 1
Mv2 Ventilatormotor 2
N1
Anschlußplatine
P
Umwälzpumpe
St1 Sensor Mediumeintritt
St2 Sensor Mediumaustritt
St3 Sensor Verflüssigung
Thc Übertemperatur Kompressor
Thv Übertemperatur Ventilator
Tk1 Regelplatine Verflüssigung
(Winterregelung)
Tr1 Transformator
V2
Magnetventil Kältekreis
V2
K1
Mc1
Tr
Fr
P
M
v2
F2
F3
Cr
M
v1
F10
S
t1
S
t2
S
t3
S
t2
F1
N1
HP
Tk1
K10
LP
FL
Anschlußplatine
F11
L1 L2 L3 N PE
RVS 4100 INOX
Einspeisung
400 V / 3 Ph~,
N, PE 50 Hz
V2
L1 L2 L3 N PE
K1
Mc1
Tr
Fr
M
v2
F2
F3
Cr
M
v1
F10
S
t1
S
t3
S
t2
F1
N1
HP
Tk1
K10
LP
FL
Anschlußplatine
M
v3
RVS 5300 INOX /
RVS 7000 INOX
Einspeisung
400 V / 3 Ph~,
N, PE 50 Hz
25
