MC Kompressormotor
Mv1 Ventilatormotor 1
Mv2 Ventilatormotor 2
N1 Anschlußplatine
P

Umwälzpumpe

Scc Anschlußstecker ECH 210
St1 Sensor Mediumeintritt
St2 Sensor Mediumaustritt
St3 Sensor Verflüssigung
Tr1 Transformator
TK TK Platine Winterregelung
VI Umkehrventil Kältekreis

(nur RVS...H)

Legende:

CP1 pot.freier Eingang

Heizbetrieb / Kühlbetrieb

CP2 pot.freier Eingang

Standby/Betrieb

Cr Regler ECH 210
Ct Schütz Kompressor
F1 Sicherung Anschlußplatine 5A
F10 Leitungsschutzschalter
Fr 1 Frequenzsperre
FL Strömungswächter
HP Druckwächter Hochdruck
K1-K2 Kompressorschütz
LP Druckwächter Niederdruck

RVS

L1

L2

L3

50 (H)

16A

-

-

80 (H)

20A

-

-

110 (H) 10A 16A 16A

Winterdruckregelung (Zubehör)

Leitungsschutzschalter

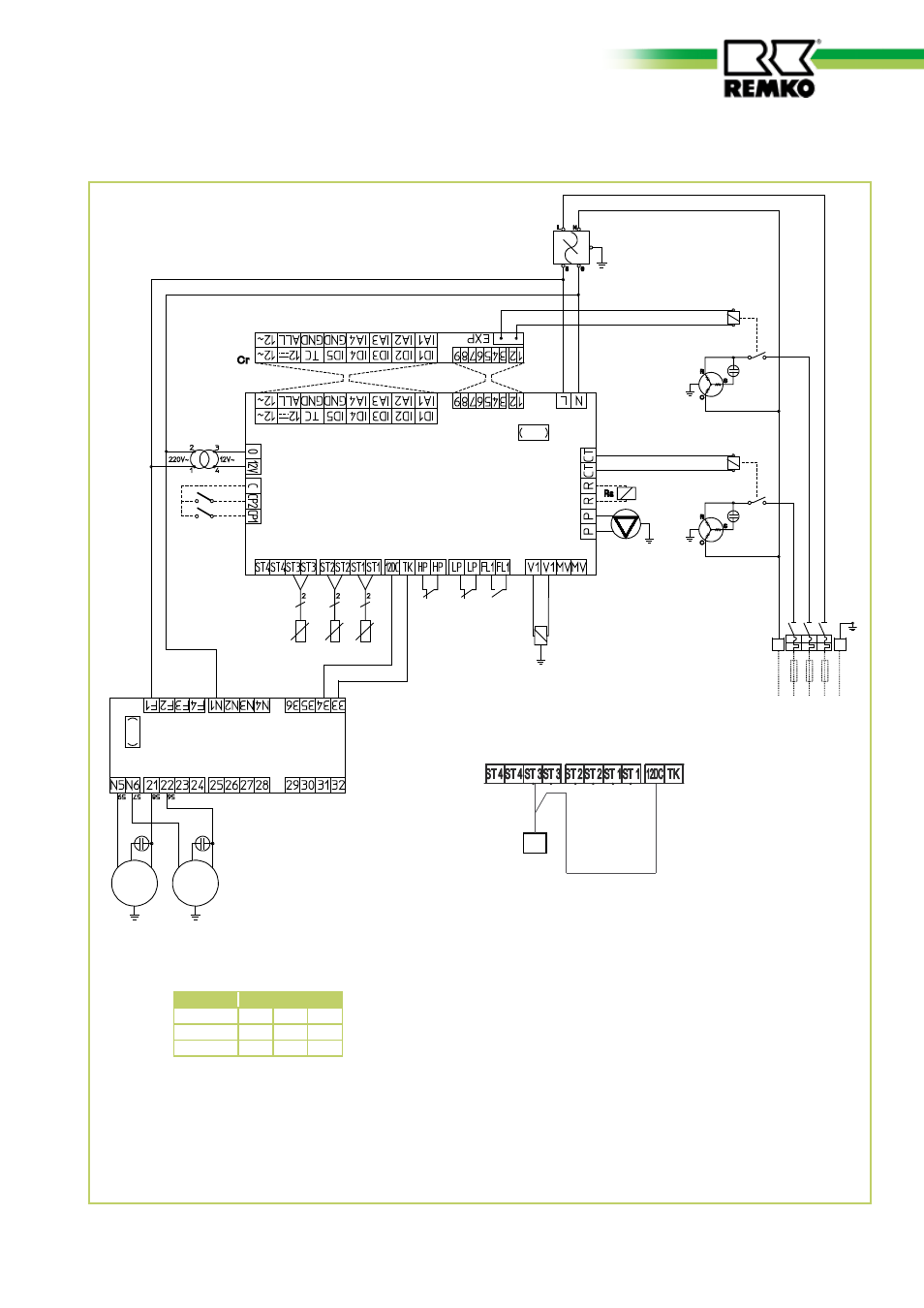

Elektrisches Schaltschema

RVS 110 (H)

Fr 1

MC 2

Tr 1

N 1

St 3

St 2

St 1

VI

Mv

P

K 1

3x230 V 50 Hz
3~/N/PE

F1

Cr

Scc

F10

CP 2
CP 1

FL

LP

HP

K 2

MC 1

Mv

Tk

5A

2,5A

St 3

P
