Speichermodule für
RVS 5000 INOX bis
RVS 9800 INOX
Bei den Geräten der Baugröße RVS 5000, 8000 und
9800 INOX kann unter anwendungstechnischen Ge-
sichtspunkten auf eine Verwendung von Pufferspei-
chern verzichtet werden.
Andere Anwendungsfälle erfordern zwingend eine Ver-
größerung des Wasservolumens, um beispielsweise die
Betriebszeit des Kaltwasser-Erzeugers zu verlängern
und einen Taktbetrieb zu unterbinden.
Um diesen praxisnahen Vorgaben gerecht zu werden,
sind 4 Speichermodule konzipiert worden:
1. Speichermodul 1 für RVS 5000 INOX
16 l Pufferspeicher,
Sicherheitsbaugruppe 3 kPa und MAG,
ohne Pumpe,
EDV Nr.: 1611530
2. Speichermodul 2 für RVS 5000 INOX
216 l Pufferspeicher,
Sicherheitsbaugruppe 3 kPa und MAG,
incl. Pumpe, V
nenn
: 8,6 m³/h, p
max
: 117 kPa
EDV Nr.: 1611540
3. Speichermodul 3 für RVS 8000 und 9800 INOX
2 x 216 l Pufferspeicher,
Sicherheitsbaugruppe 3 kPa und MAG,
ohne Pumpe,
EDV Nr.: 1611545
4. Speichermodul 4 für RVS 8000 und 9800 INOX
2 x 216 l Pufferspeicher,
Sicherheitsbaugruppe 3 kPa und MAG,
incl. Pumpe, V
nenn
: 13,4m³/h, p
max
: 90 kPa
bzw. V
nenn
: 16,9 m³/h, p
max
: 82 kPa
EDV Nr.: 1611550
Die Speichermodule 1 und 2 können mittels der serien-
mäßigen Verbindungsleitung direkt unter dem Kaltwas-
ser-Erzeuger RVS 5000 INOX montiert werden.
Im Modul 2 ist die Umwälzpumpe werksseitig eingebaut.
Die Speichermodule 3 und 4 können aus Platzgründen
übereinander aufgebaut werden.
Die Umwälzpumpe des Moduls 4 kann aufgrund der
Bauform nicht im Speichermodul untergebracht werden.
Sie ist separat zu setzen.
Als hydraulische Komponenten sind der isolierte Puffer-
speicher,
eine Sicherheitsbaugruppe, ein Manometer,
ein Membranausdehnungsgefäß (MAG) sowie ein
Füllanschluß mit Kugelabsperrventil leicht zugänglich
angeordnet.

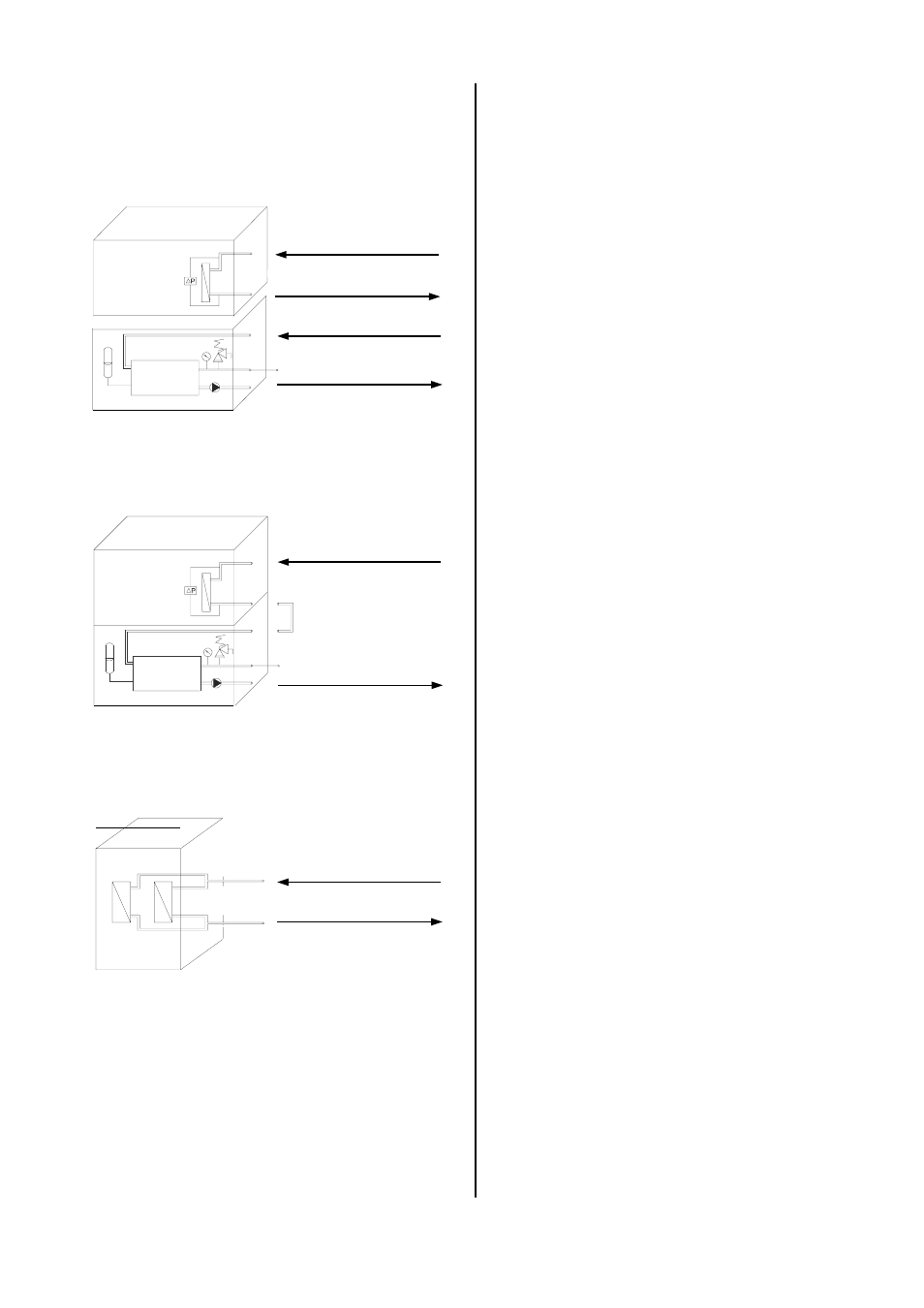

Hydraulische Anschlüsse
RVS 8000 INOX und RVS 9800 INOX
Wassereintritt
Wasseraustritt
RVS 5000 INOX mit separatem Speichermodul
Wassereintritt
Wasseraustritt
RVS 5000 INOX mit untergebautem Speichermodul
Wassereintritt
Wasseraustritt
Wassereintritt
Wasseraustritt
