Die Geräte werden in einer stabilen
Transportverpackung geliefert.
Überprüfen Sie bitte die Geräte so-
fort bei Anlieferung und vermerken
eventuelle Schäden oder fehlende
Teile auf dem Lieferschein und
informieren Sie den Spediteur und
Ihren Vertragspartner.
Für spätere Reklamationen kann
keine Gewährleistung übernommen
werden.
Gerätebeschreibung
Transport und
Verpackung
Das Gerät (luftgekühlter Kalt-
wasser-Erzeuger) nimmt im Kühl-
betrieb die Wärme des aus dem
zu kühlenden Betriebsmedium
Wasser oder einem Gemisch aus
Wasser und Glykol innerhalb eines
geschlossenen Mediumkreises im
Verdampfer (Platten-Verdampfer)
auf und gibt sie an den geschlos-
senen Kältekreis ab.
Infolge des Wärmeaustausches
kühlt sich das Medium ab, das im
Kältekreis befindliche Kältemittel
verdampft unter niedrigem Druck.
Das gasförmige Kältemittel gelangt
in einen elektrisch angetriebenen
Kompressor (Rollkolben-Bauwei-
se), der den Druck und die Tempe-
ratur des Kältemittels erhöht.
Das gasförmige Kältemittel wird in
den Lamellenverflüssiger geleitet,
der infolge des Wärmeaustausches
das Kältemittel unter hohem Druck
verflüssigen läßt. Die am Verflüs-
siger austretende Luft erwärmt die
Umgebung. Das flüssige Kältemit-
tel wird mittels einem regelbarem
Einspritzventil zurück in den Ver-
dampfer geleitet, wo der Kreispro-
zess erneut beginnt.
Im Heizbetrieb kann ein Kaltwas-
ser-Erzeuger mit Wärmepumpen-
funktion (RVS...H) die Wärme aus
der Umgebungsluft im Lamellen-
verflüssiger aufnehmen und an das
Betriebsmedium abgeben. Hierzu
schaltet ein Umkehrventil den
Kältekreis um.
Zur Regelung der Kühl- oder Heiz-
leistung wird eine rücklauftempe-
raturabhängige Regelung verwen-
det, die neben allen
Sicherheitsfunktionen den
autarken Gerätebetrieb sicher-
stellt. Ein potentialfreier Kontakt
ermöglicht eine Freigabe bei allen
Gerätetypen oder bei Kaltwasser-
Erzeugern mit Wärmepumpen-
funktionen die Aktivierung des
Heizbetriebes von einer entfernten
Stelle aus.
Das Gerät ist für die Aufstellung im
Außenbereich konzipiert. Es kann
unter bestimmten Umständen
auch im Innenbereich eingesetzt
werden.
Der Kältekreis des Gerätes besteht
aus einem Platten-Verdampfer,
Kompressor, thermisches Einspritz-
ventil, Lamellenverflüssiger, Ver-
flüssigerventilator, Winterregelung,
Hoch- und Niederdruckwächter,
Umkehrventil (nur RVS...H) und
Sammelflasche (nur RVS...H).
Der Mediumkreis besteht aus,
Umwälzpumpe, Ausdehnungsge-
fäß, Sicherheitsventil, Manometer,
Füll- und Entleerungsventil und
Strömungswächter.
Als Zubehör sind externe Netz-
trennschalter, Mediumspeicher,
Sammelstörmeldung, Kabel-Fern-
bedienung, Glykolkonzentrat,
Kurbelwannenheizung und eine
Technische Geräteübergabe erhält-
lich.

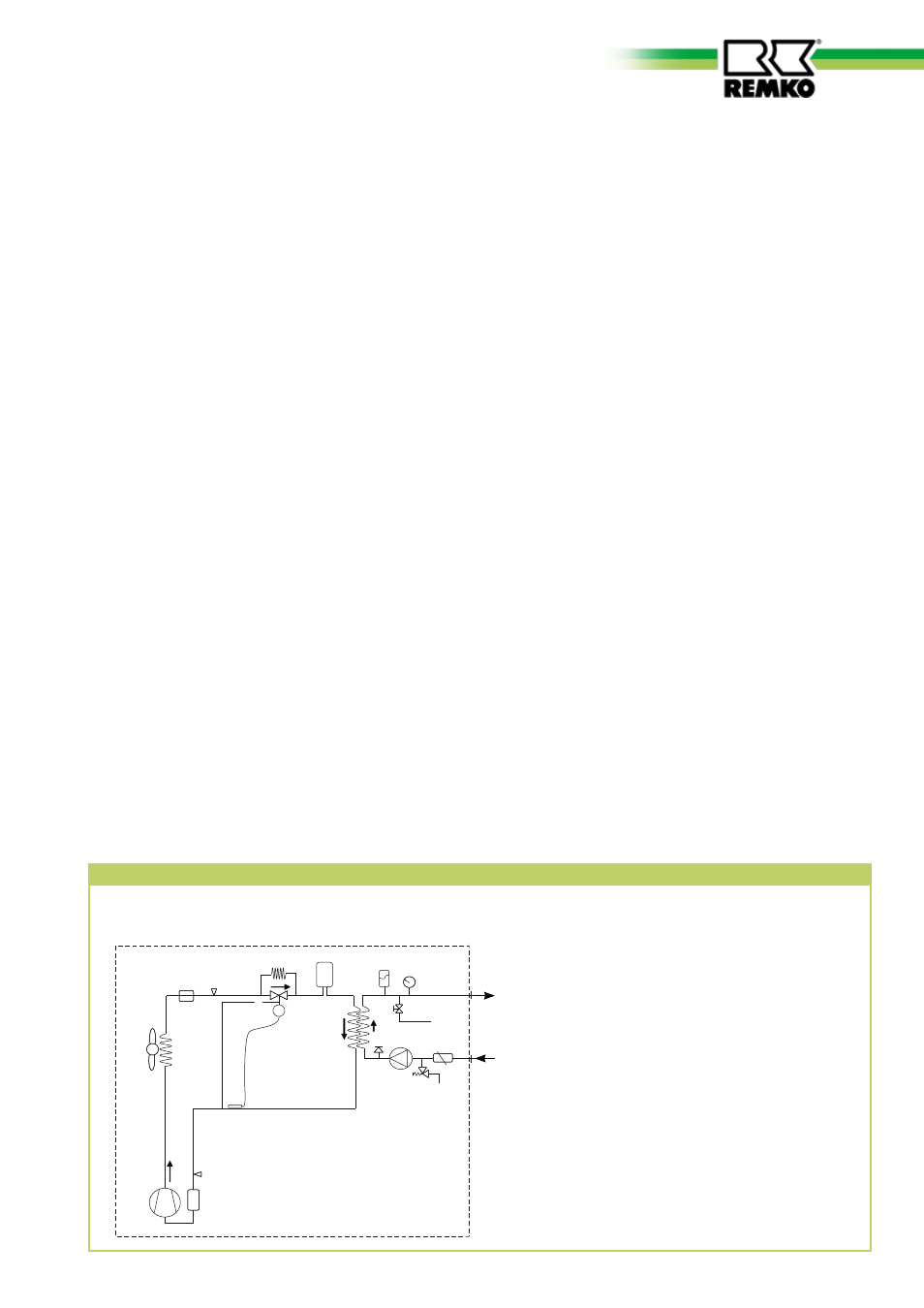

Geräteaufbau
RVS 50
Kühlbetrieb
Legende:
1 Kompressor
2 Filtertrockner
3 Lamellenverflüssiger
4 Verflüssigerventilator
5 Therm. Expansionsventil
6 Kapillardrossel
7 Edelstahl-Platten-Verdampfer
8 Strömungswächter
9 Überdruckventil
10 Umwälzpumpe
11 Automatischer Entlüfter
12 Membranausdehnungsgefäß
13 Manometer
14 Füll- / Entleerungsanschluß
1
2
3 4
5
6
7
8
9
10
11
13
12
14
Mediumeintritt
Mediumaustritt
