8

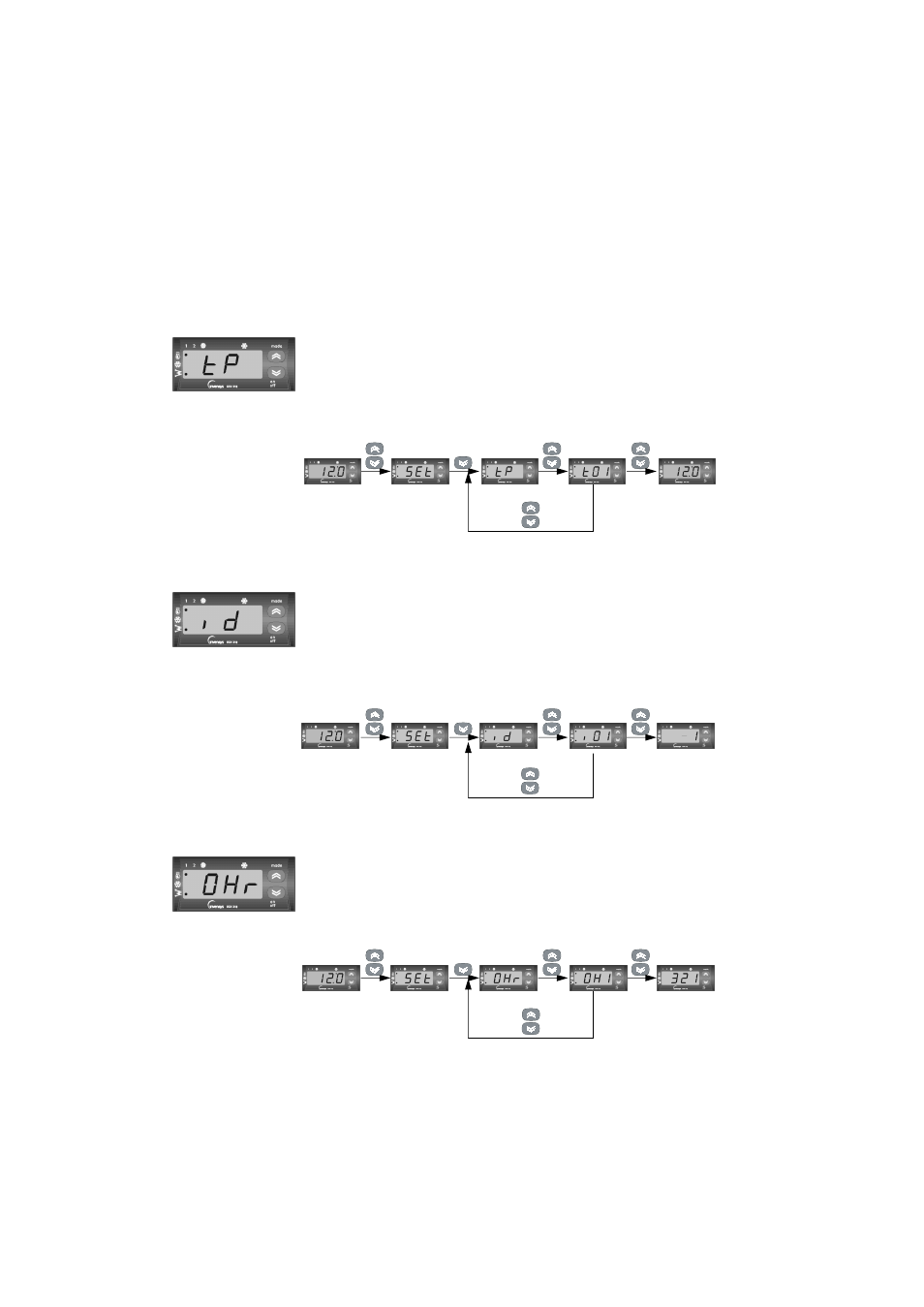

Abfrage der Betriebszustände
Die Abfrage der aktuellen Betriebszustände, der analogen und digitalen Eingänge sowie der Betriebsstunden er-
folgt in der 2. Ebene. Die Anzeige der Werte erfolgt nach dem Wechsel in die 3. Ebene.
Abfrage der Istwerte
Analoge Eingänge Im Menüpunkt tP der 1. Ebene können die aktuellen analogen Eingänge abgefragt wer-
den. Die folgenden Auswahlmöglichkeiten sind nach einem Wechsel in die 2. Ebene
möglich:
t 01: Mediumeintrittstemperatur Rücklauf in °C
t 02: Mediumaustrittstemperatur Vorlauf in °C
t 03: Verflüssigungstemperatur Lamellentauscher in °C
t 04: TK Verflüssigerventilator 1 und 2
Beachten Sie: Die Anzeige der zugehörigen Werte erfolgt in der 3. Ebene.
Funktionsablauf
kurzzeitig kurzzeitig kurzzeitig kurzzeitig
min. 2 Sek.
Ebene 0 Ebene 1 Ebene 2
Aktueller
Temperaturwert
Mediumeintritt
Ebene 3 Ebene 1
Abfrage der
Betriebsstunden Im Menüpunkt OHr der 1. Ebene können die geleisteten Betriebsstunden der Kompres-
soren und der Umwälzpumpe abgefragt werden. Die folgenden Auswahlmöglichkeiten
sind nach einem Wechsel in die 2. Ebene möglich:
OH 1: Betriebszeit Kompressor 1 in Stunden
OH 2: Betriebszeit Kompressor 2 in Stunden
OH 3: Betriebszeit Umwälzpumpe in Stunden
Beachten Sie: Die Anzeige der zugehörigen Werte erfolgt in der 3. Ebene.
Funktionsablauf
kurzzeitig kurzzeitig kurzzeitig kurzzeitig
min. 2 Sek.
Ebene 0 Ebene 1 Ebene 2
Betriebszeit
Kompressor 1
= 321 Stunden
Ebene 3 Ebene 1
Abfrage der Istwerte
Digitale Eingänge
Funktionsablauf
kurzzeitig kurzzeitig kurzzeitig kurzzeitig
min. 2 Sek.
Ebene 0 Ebene 1 Ebene 2
Hochdruck-
schalter
geschaltet
Ebene 3 Ebene 1
Im Menüpunkt id der 1. Ebene können die aktuellen digitalen Eingänge abgefragt wer-
den. Die folgenden Auswahlmöglichkeiten sind nach einem Wechsel in die 2. Ebene
möglich:
i 01: Hochdruckschalter Heißgasleitung
i 02: Niederdruckschalter Sauggasleitung
i 03: Differenzdruckwächter Mediumkreis
i 04: Externe Freigabe Kühl– oder Heizbetrieb (nicht verwendet)
i 05: Externe Ein- / Ausschaltung
Beachten Sie: Die Anzeige der zugehörigen Werte erfolgt in der 3. Ebene.
