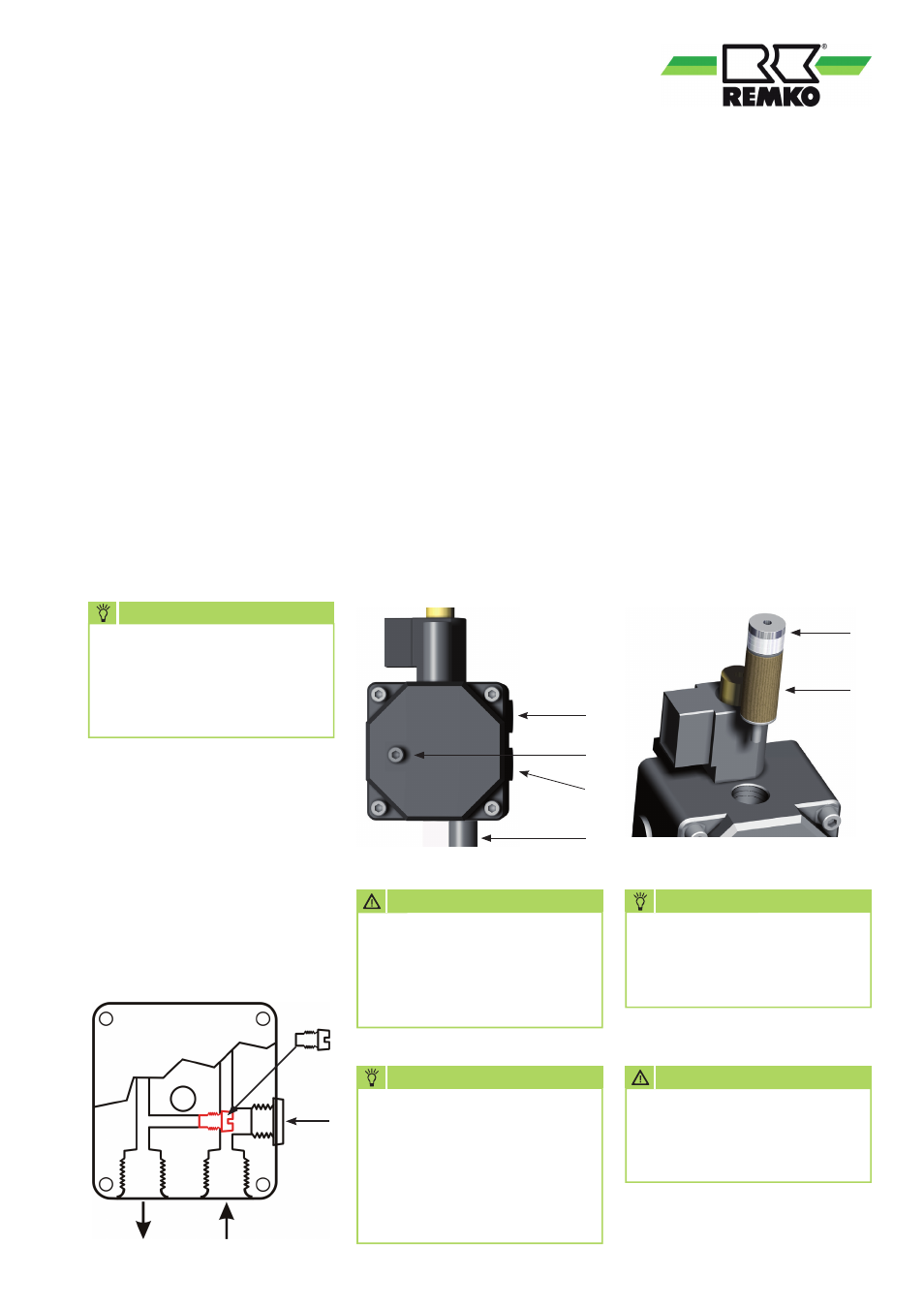

Brennstoffpumpe
Reinigen des Patronenfilters
Den Patronenfilter [B] der Brenn-
stoffpumpe regelmäßig reinigen
bzw. bei Bedarf austauschen.
1. Den Stopfen [C] mit einem
Sechskantschlüssel nach oben
aus der Pumpe drehen.
2. Den Patronenfilter [B] vorsichtig
vom Stopfen ziehen.
3. Den Patronenfilter [B] reinigen
bzw. auswechseln.
4. Den Filter wieder auf den Stop-
fen pressen und beide wieder in
die Pumpe schrauben.
Die Pumpe arbeitet serienmäßig im
1-Strang System.
Der benötigte Brennstoff wird
durch die Saugleitung S angesaugt.
Bei der Erstinbetriebnahme und
nach Leerfahren des Brennstoffbe-
hälters wird das Brennstoffsystem
über die Düse entlüftet. Hierzu
wird das Gerät eingeschaltet. Nach
einer evtl. Störabschaltung wird
das Gerät nach Entriegelung (War-
tezeit beachten) des Brennerauto-
maten erneut gestartet.
Sollte nach dem 3. Gerätestart
wieder eine Störabschaltung
erfolgen, sind zunächst die Brenn-
stofffilter auf Verschmutzung und
Dichtigkeit zu kontrollieren.
hInwEIS
Einstell- und Wartungsarbeiten
dürfen nur durch autorisiertes
Fachpersonal ausgeführt
werden.
AchTUnG
Nach allen Arbeiten an den
Geräten ist eine elektrische
Sicherheitsprüfung nach VDE
0701 durchzuführen.
AchTUnG
Die Pumpe nie längere Zeit
ohne Brennstoff laufen lassen.
Die Geräte niemals mit
trockengelaufener Pumpe
längere Zeit stehen lassen.
hInwEIS
Einwandfreie Brennstoffqua-
lität ist zur Schmierung des
Pumpengetriebes unbedingt
notwendig. Nie Wasserrück-
stände oder zum Abbinden
neigende Feinstäube (z. B.
Zement) mit ansaugen.
hInwEIS
Bitte auf einen ausreichenden
Füllstand im Brennstoff-
behälter achten.
Es werden ca. 5 - 10 Liter
Brennstoff benötigt.
Einstellen des Pumpendruckes
Der Pumpendruck sollte nur einge-
stellt bzw. verändert werden, wenn
ein geeignetes Öldruckmanometer
am Anschluss [P] angeschlossen
ist.
Verändert wird der Pumpendruck
durch Drehen der Druckeinstell-
schraube [A]:
Im Uhrzeigersinn:
Druck erhöhen
Gegen den Uhrzeigersinn:
Druck vermindern
Der erforderliche Pumpendruck
wird in Abhängigkeit von der
Heizleistung des Gerätes und der
Düsengröße ermittelt.
Umbau auf 2-Strang System
Hierzu muß der zusätzliche
Verschlussstopfen [T],
EDV-Nr. 1107374 montiert
werden.
1. Stopfen [U] demontieren
2. Stopfen [T] einschrauben
3. Stopfen [U] wieder montieren
4. Rücklauf [R] herstellen
