Seite 19
19

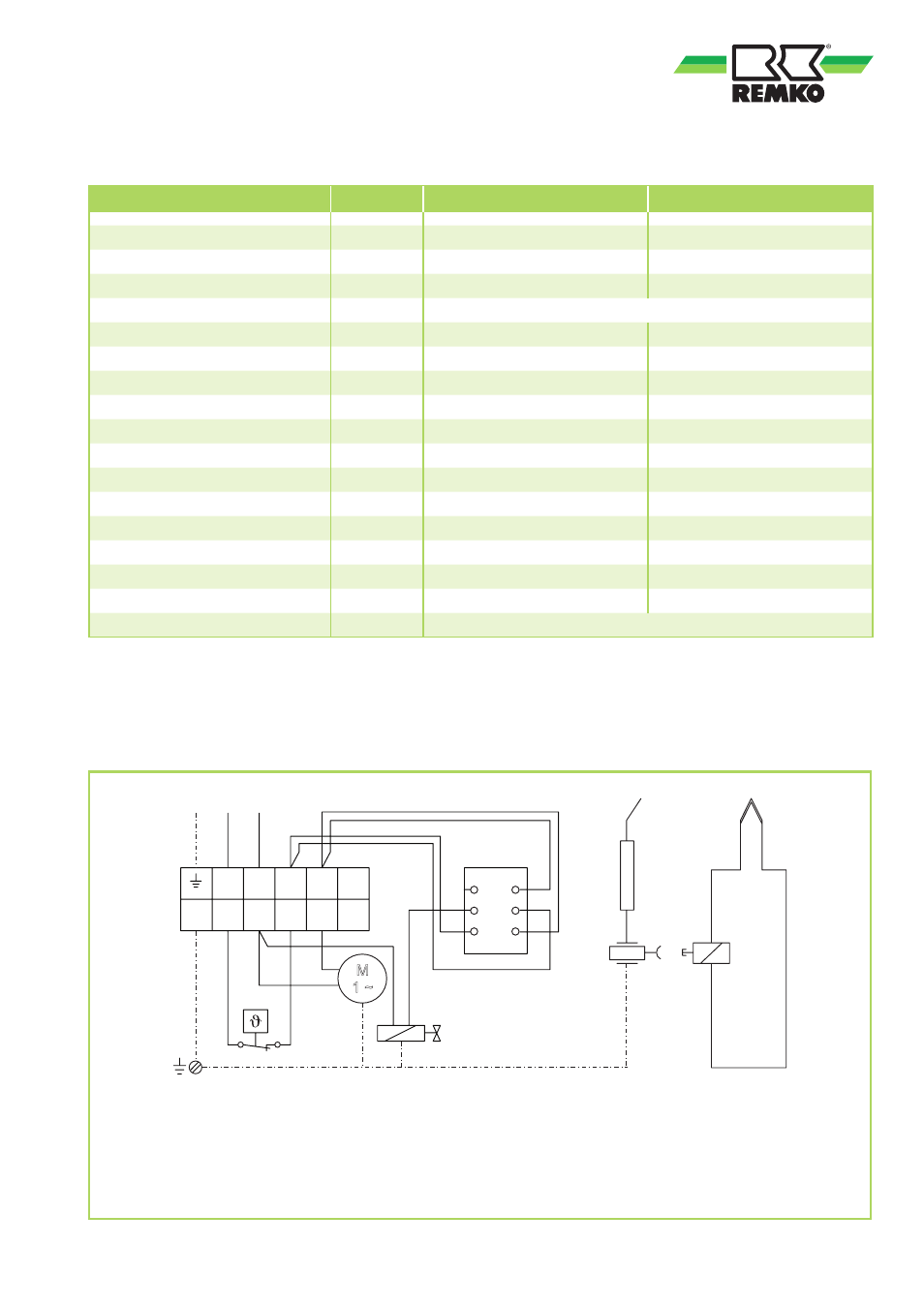

technische Daten
1)
Geräuschmessung nach DIN 45635 - 01 - KL 3 im Heizbetrieb
Baureihe
PGM 30
PGM 60
Nennwärmebelastung max.
kW
26
55
Heizleistung, regelbar
kW
10 bis 26
25 bis 55
Luftleistung
m
3
/h
800
1450
Brennstoff / Gasart
Flüssiggas Kat I
3B/P
Geräte-Anschlussdruck
bar
1,5
1,5
Geräte-Anschlusswert
kg/h
0,78 - 2,0
1,95 - 4,27
Spannungsversorgung
V/Hz
230/1~/50
230/1~/50
Leistungsaufnahme max.
W
70
110
Elek. Stromaufnahme
max.
A
0,5
0,95
Absicherung (bauseits)
A
10
10
Schutzart
IP
44
44
Schalldruckpegel L
pA
1m
1)
dB (A)
56 - 69
62 - 72
Abmessungen: Länge
mm
450
650
Breite
mm
260
320
Höhe
mm
410
510
Gewicht
(ohne Zubehör)
kg
12
20
Produkt-ID-Nummer
CE-0085AP0240
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
Elektrisches Anschlussschema
KL
PE L1 N
L1 N
3
2
1
5
4
3
2
1
6
STB
MV
M
1 ~
S
C
1
A3
A2
A1
B4
B5
B6
PZ
TMV
TE
Z
Legende:
KL
= Klemmleiste
M
= Ventilatormotor
MV
= Magnetventil
PZ
= Piezozünder
S
= Betriebsschalter
STB
= Sicherheitstemperaturbegrenzer
TE
= Thermoelement
TMV
= Zündsicherung (Thermoelektrisches Gasventil)
Z
= Zündelektrode
