Abmessungen
ASD
7
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.

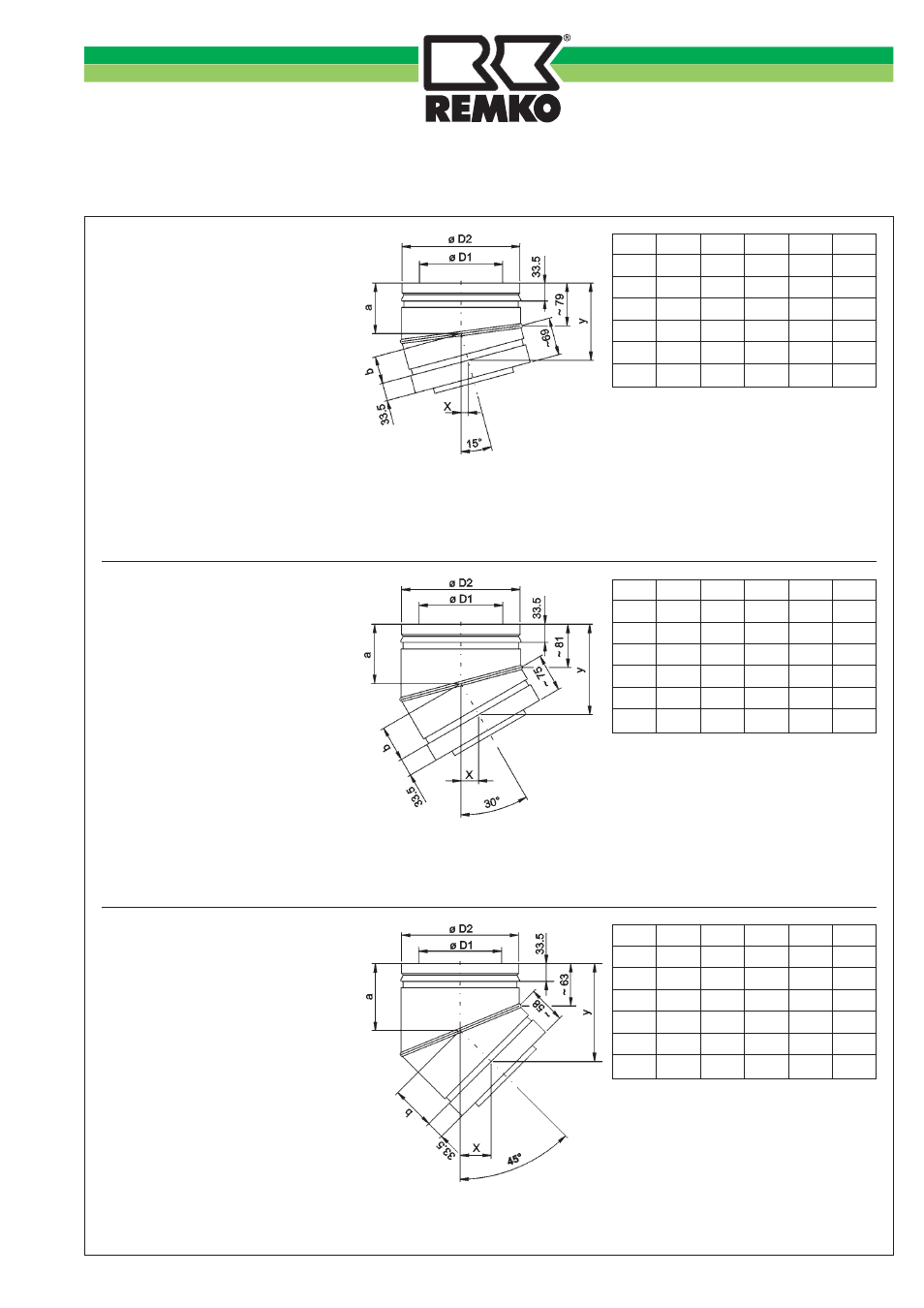

AS-B15°-D
Bogen aus zwei Segmenten.
Kombinierbar mit allen anderen ASD-
Rohren und Verbindungsleitungen
zur Anpassung an einen Axialversatz
des Schornsteins. Bögen müssen
grundsätzlich vor und nach dem Axial-
versatz mit Wandhalterungen –WH–,
oder –WHV– oder mit einer Wand-
konsole –WK– und Zwischenstütze
–ZS– gesichert sein.
Preisliste lfd. Nr. 8
AS-B30°-D
Bogen aus zwei Segmenten.
Kombinierbar mit allen anderen ASD-
Rohren und Verbindungsleitungen
zur Anpassung an einen Axialversatz
des Schornsteins. Bögen müssen
grundsätzlich vor und nach dem Axial-
versatz mit Wandhalterungen –WH–,
oder –WHV– oder mit einer Wand-
konsole –WK– und Zwischenstütze
–ZS– gesichert sein.
Preisliste lfd. Nr. 7
AS-B45°-D
Bogen aus zwei Segmenten.
Kombinierbar mit allen anderen ASD-
Rohren und Verbindungsleitungen
zur Anpassung an einen Axialversatz
des Schornsteins. Bögen müssen
grundsätzlich vor und nach dem Axial-
versatz mit Wandhalterungen –WH–,
oder –WHV– oder mit einer Wand-
konsole –WK– und Zwischenstütze
–ZS– gesichert sein.
Preisliste lfd. Nr. 6
Ø D1 Ø D2 x y a b
130 200 12 139 92 49
150 220 13 142 93 50
180 250 13 146 96 52
200 270 14 148 97 53
250 320 15 155 100 57
300 370 15 161 103 60
Ø D1 Ø D1 x y a b
130 200 34 166 108 68
150 220 35 171 110 71
180 250 37 179 115 75
200 270 39 184 117 78
250 320 42 196 124 84
300 370 46 209 131 91
Ø D1 Ø D2 x y a b
130 200 47 151 104 66
150 220 50 158 109 70
180 250 54 169 115 76
200 270 57 176 119 80
250 320 64 194 129 91
300 370 72 211 140 101
