15
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.

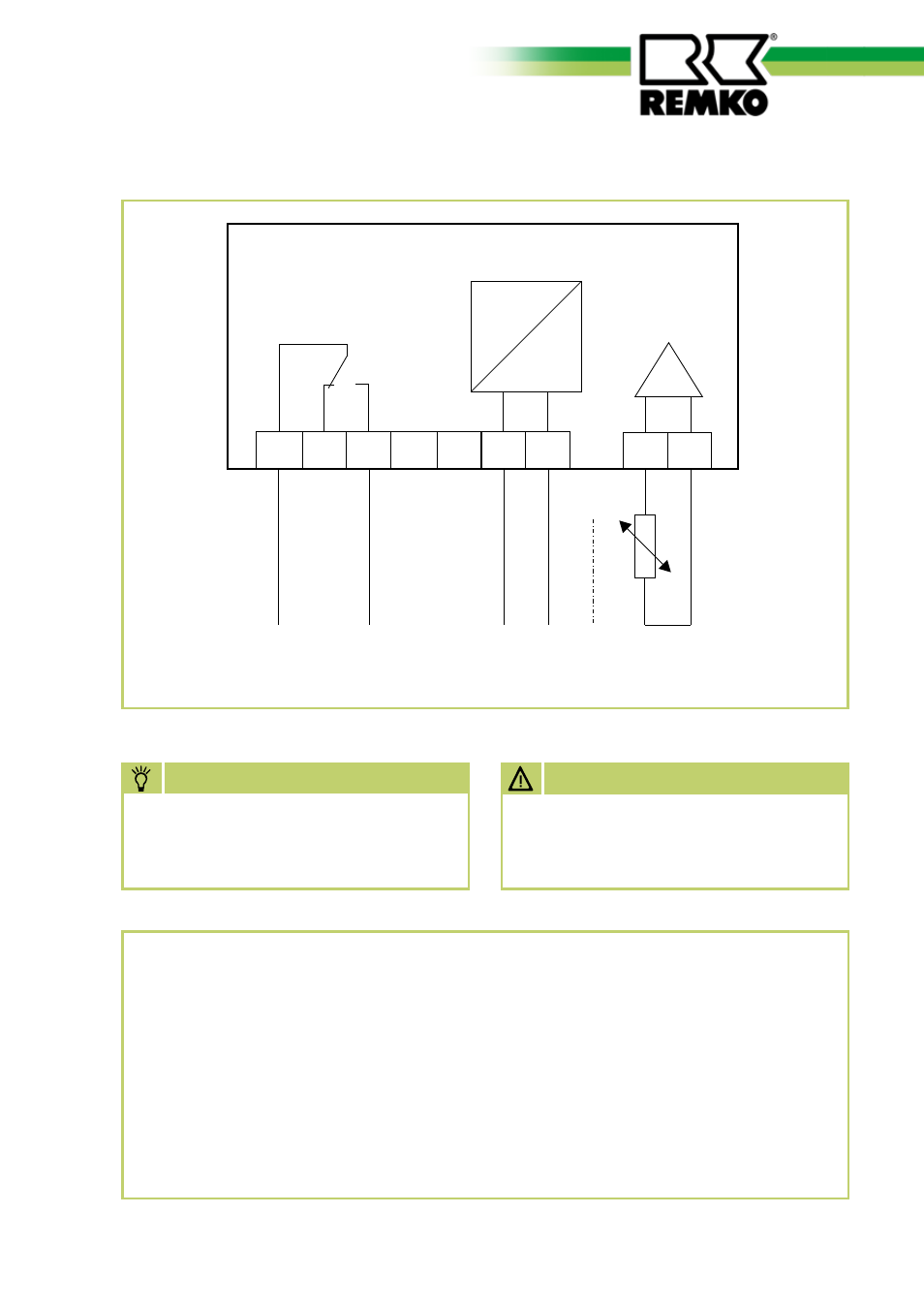

Schaltschema
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
Der Anschluss der Steuerleitung für
den Thermostatanschluss erfolgt auf
Klemme 1 und 3.
hInwEIS
Die Netzspannung an Klemme 6
und 7 muss zur Gerätefunktion un-
bedingt ständig anliegen!
AchTUng
Beispiel für das Regelverhalten der Absenktemperatur
Eingestellte Tagtemperatur 20 °C
Eingestellte Nachttemperatur 15 °C
Die Tagtemperatur wird nun auf 18 °C abgesengt. Hierdurch singt ebenfalls die
Nachttemperatur auf 13 °C.
Wird nun die Nachttemperatur + oder - verändert, bleibt die Tagtemperatur auf
dem zuvor eingestellten Wert (18 °C) stehen.
Die Differenz zwischen Tag- /und Nachttemperatur kann zwischen 2-10 Kelvin
betragen.
8 9 7 6
DC
AC
3 2 1 5 4
L N PE
230V / 50Hz
op
tio
na
le
r
ex
t.
Te
m
pe
ra
tu
rfü
hl
er
Thermostat-
anschluss
REMKO ATR-4
