Seite 6
6
REMKO OLB

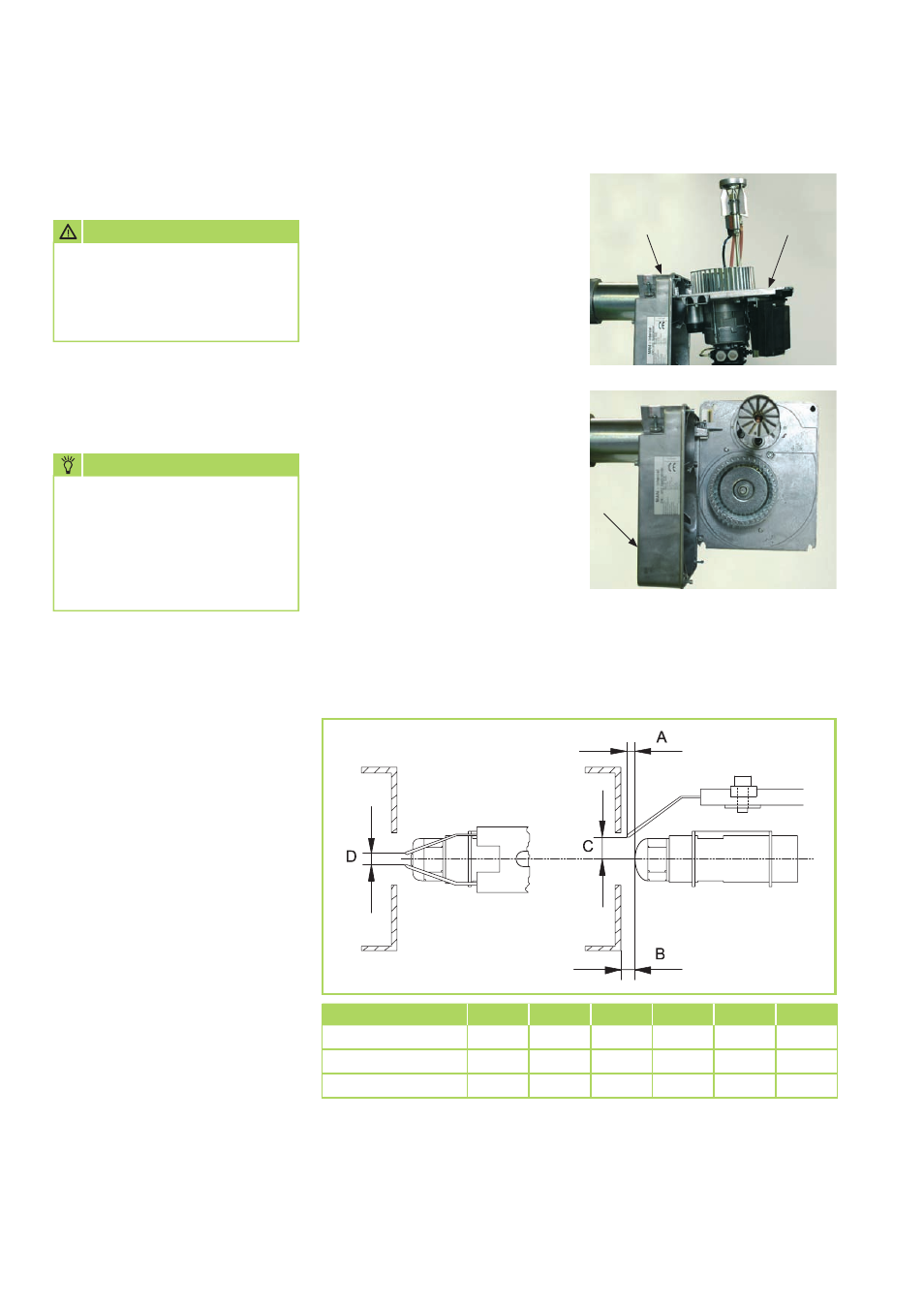

Nach Lösen der 4 Befestigungs-
schrauben wird die Montage-
grundplatte M vom Gehäuse G
abgezogen.
Die wichtigsten Funktionsteile für
die Montage / Wartung sind nach
den jeweiligen Anforderungen nun
sofort frei zugänglich.
Ab der Baugröße SL 44 sind 6 Be-
festigungsschrauben zu demontie-
ren (Markierungspfeile beachten).
Inbetriebnahme
Erforderliche Düsengrößen
Die Wahl der erforderlichen Öl-
düse ist abhängig vom Pumpen-
druck und der Geräteleistung.
Es darf nur eine für die jeweilige
Brennkammergeometrie geeig-
nete und freigegebene Düse mit
entsprechendem Sprühwinkel und
Kegelcharakteristik verwendet
werden.
Die erforderlichen Düsengrößen
sind den Technischen Daten der
jeweiligen Geräte zu entnehmen.
M
G
M
G
Abb.: 2
Abb.: 1
Einstellen von Zündelektrode und Stauscheibe
Alle Maßangaben sind ca. Werte in mm. Die optimale Einstellung muss
den gerätespezifischen u. baulichen Gegebenheiten angepasst werden.
Baugröße / Maße
A
1)
A
2)
B
1)
B
2)
C
D
SLV 11 bis SLV 33
3-5
-----
4-6
-----
7
2,5-3
SL 44 bis SL 66
11-13
7
12-14
8
5
2,5-3
SL 77 bis SL 88
-----
14-15
-----
15-16
10
4
1)
Maße für Düsen mit 60 ° Sprühwinkel
2)
Maße für Düsen mit 80 ° Sprühwinkel
Vorbereitende Maßnahmen
Für Wartungarbeiten oder zum
Einbau / Wechsel der Öldüse kann
die Montagegrundplatte M auf 2
Arten am Brennergehäuse G
positioniert werden
(siehe Abbildungen 1 und 2).
Entsprechend den jeweiligen
gerätespezifischen Möglichkeiten
kann die Grundplatte in der ge-
wünschten / möglichen Position an
den speziellen Aufnahmepunkten
positionieren werden.
AcHtunG
Die Inbetriebnahme des
Gebläse-Ölbrenners darf nur
von ausgebildetem Fachperso-
nal durchgeführt werden
.
HInwEIS
Da die Luftklappe bis Baugr.
44 unter Federdruck steht,
schließen Sie diese bitte vorher
mittels der Stellschraube 3
(Stellschraube bis Skalenwert
ca.0-1 drehen).
