REMKO ATR-6 - Handbuch (Seite 14)

14
REMKO ATR-6
Die Temperaturregelung wird elektrisch
mit zwei Drähten ohne Polarität an die
Steuerplatine des Wand-Heizautomaten
angeschlossen. Dazu ist eine geeignete
Schraubklemme vorgesehen.
Um �ugang zu der Schraubklemme in
der Temperaturregelung zu erhalten,
müssen Sie die Frontplatte entfernen.
Anschließend befestigen Sie die Rücksei-
te der Temperaturregelung mit Hilfe der
im Lieferumfang enthaltenen Befesti-
gungsschrauben an der Wand.
Achten Sie dabei darauf, die beiden
Drähte durch das Loch in der Mitte zu
führen.
Die Temperaturregelung wird vorzugs-
weise mit einem Bodenabstand von ca.
1,5 m an der Wand befestigt.
Sie muss weit genug von Eingangstüren,
Fenstern oder Wärmequellen positioniert
sein, so das die Messung der Raumtem-
peratur nicht beeinträchtigen wird.
Nachdem der Wand-Heizautomat vom
Stromkreis getrennt wurde, entfernen Sie
die Anschlussklemme aus ihrer Halterung
und schließen die beiden Drähte an.
Verwenden Sie ein zweiadriges Kabel
(max. 2 x 1 mm²) und achten Sie darauf,
dass es nicht an Hauptstromkabeln ent-
lang geführt wird.
Das Kabel darf nicht länger als 50 m sein.
Anschließend befestigen Sie die Klemme
wieder in ihrer Halterung und schließen
die Temperaturregelung.

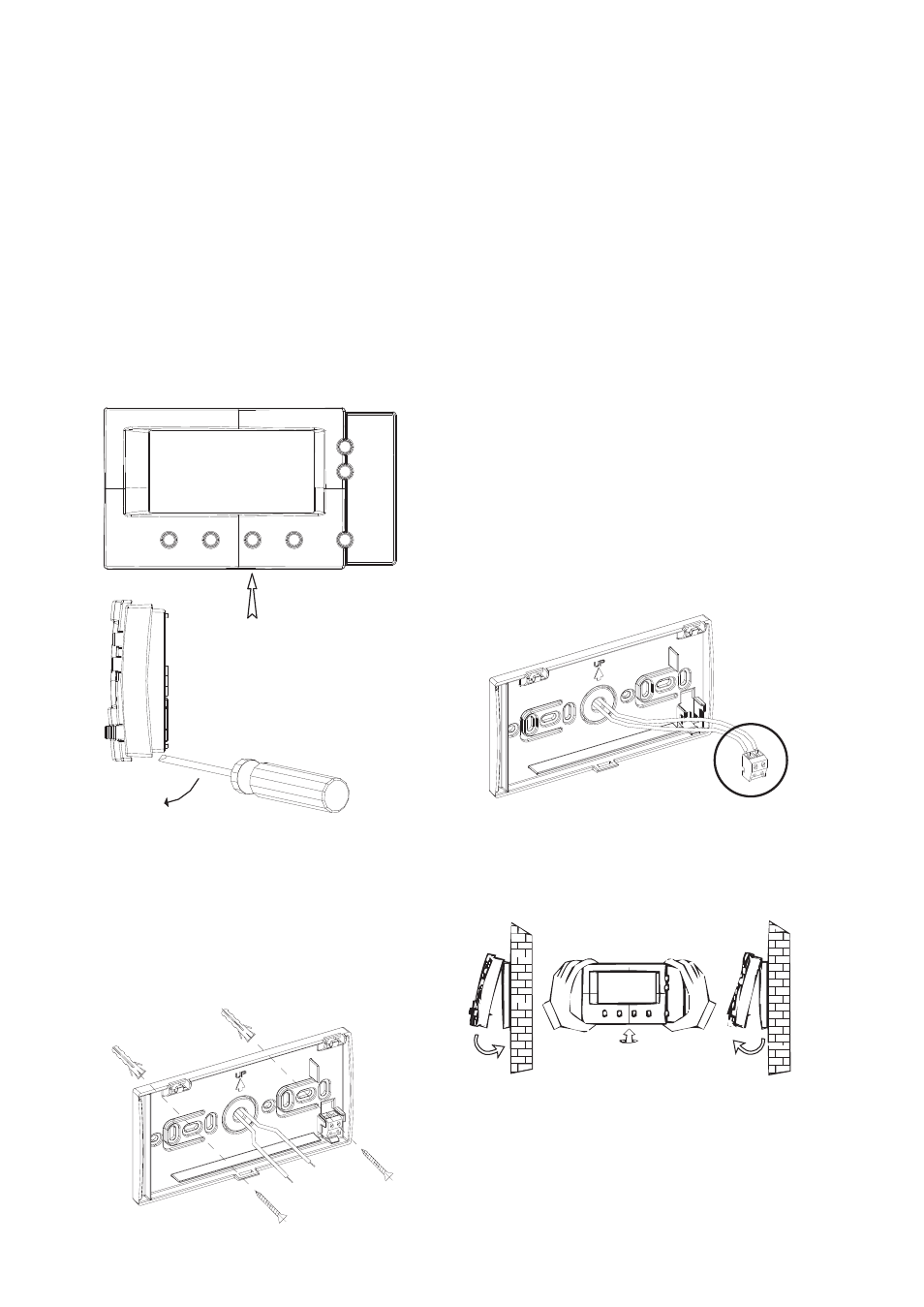

Um die Temperaturregelung zu schließen
oder öffnen, nachdem sie bereits an der
Wand montiert wurde, betätigen Sie die
Frontplatte, wie in der Abbildung oben
gezeigt.
Montage
Hierzu drücken Sie mit
dem Schraubenzieher
auf den markierten
Punkt.
