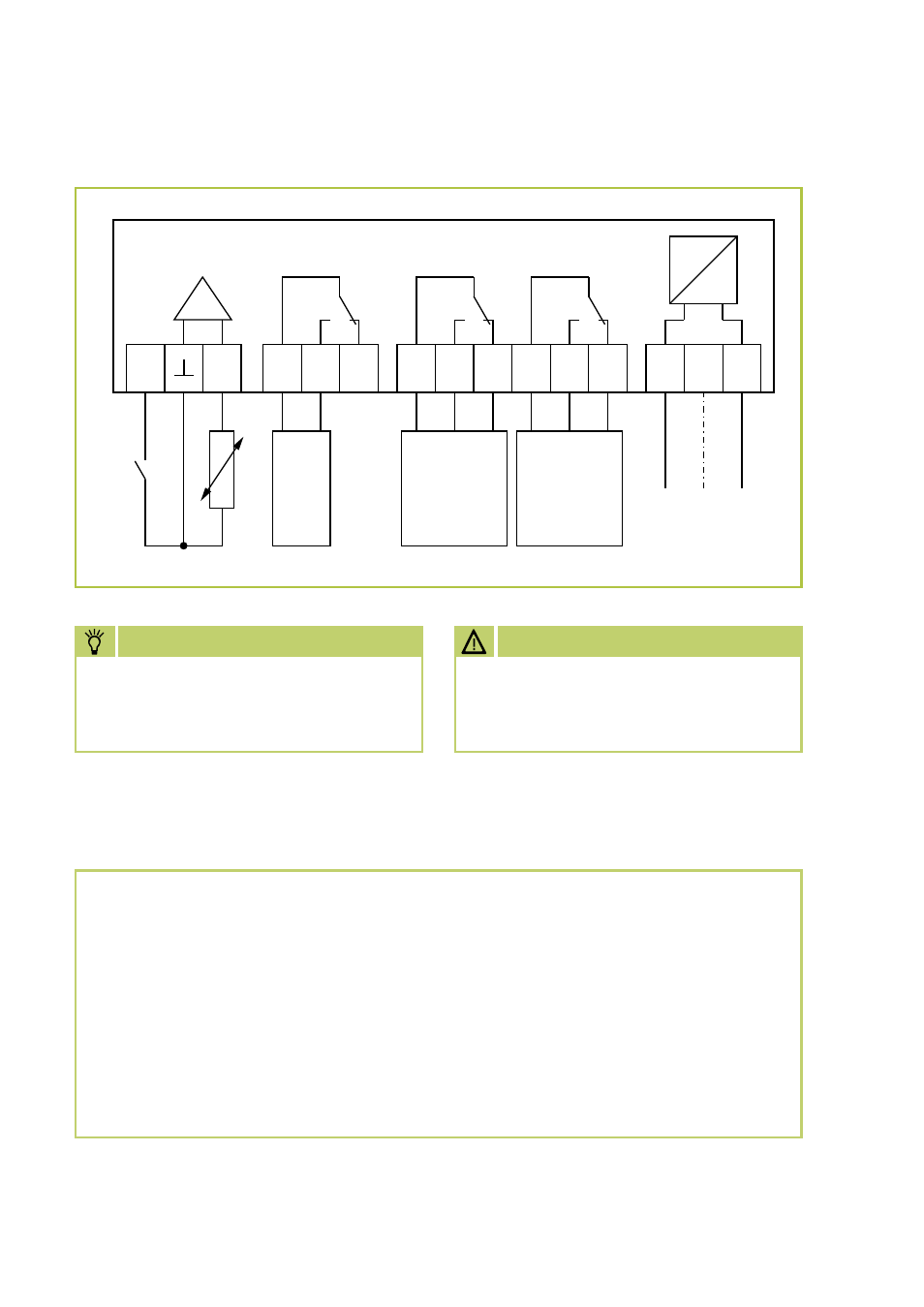

Schaltschema
Der Anschluss der Steuerleitung für
den Thermostatanschluss erfolgt auf
Klemme P1 und S1.
hInwEIS
Die Netzspannung an Klemme L
und N muss zur Gerätefunktion un-
bedingt ständig anliegen!
AchTUng
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
Beispiel für das Regelverhalten der Absenktemperatur
Eingestellte Tagtemperatur 20 °C
Eingestellte Nachttemperatur 15 °C
Die Tagtemperatur wird nun auf 18 °C abgesengt. Hierdurch singt ebenfalls die
Nachttemperatur auf 13 °C.
Wird nun die Nachttemperatur + oder - verändert, bleibt die Tagtemperatur auf
dem zuvor eingestellten Wert (18 °C) stehen.
Die Differenz zwischen Tag- /und Nachttemperatur kann zwischen 2-10 Kelvin
betragen.
DC
AC
T1 T2 N L PE P1 S1 Ö1 P2 S2 Ö2 P3 S3 Ö3
Te
m
pe
ra
tu
rfü
hl
er
ex
t.
K
on
ta
kt
H
ei
ze
n
/ K
üh
le
n
Signalrelais
“Heizen”
Th
er
m
os
ta
t-
an
sc
hl
us
s
Signalrelais
“Kühlen”
N PE L
230V / 50Hz
