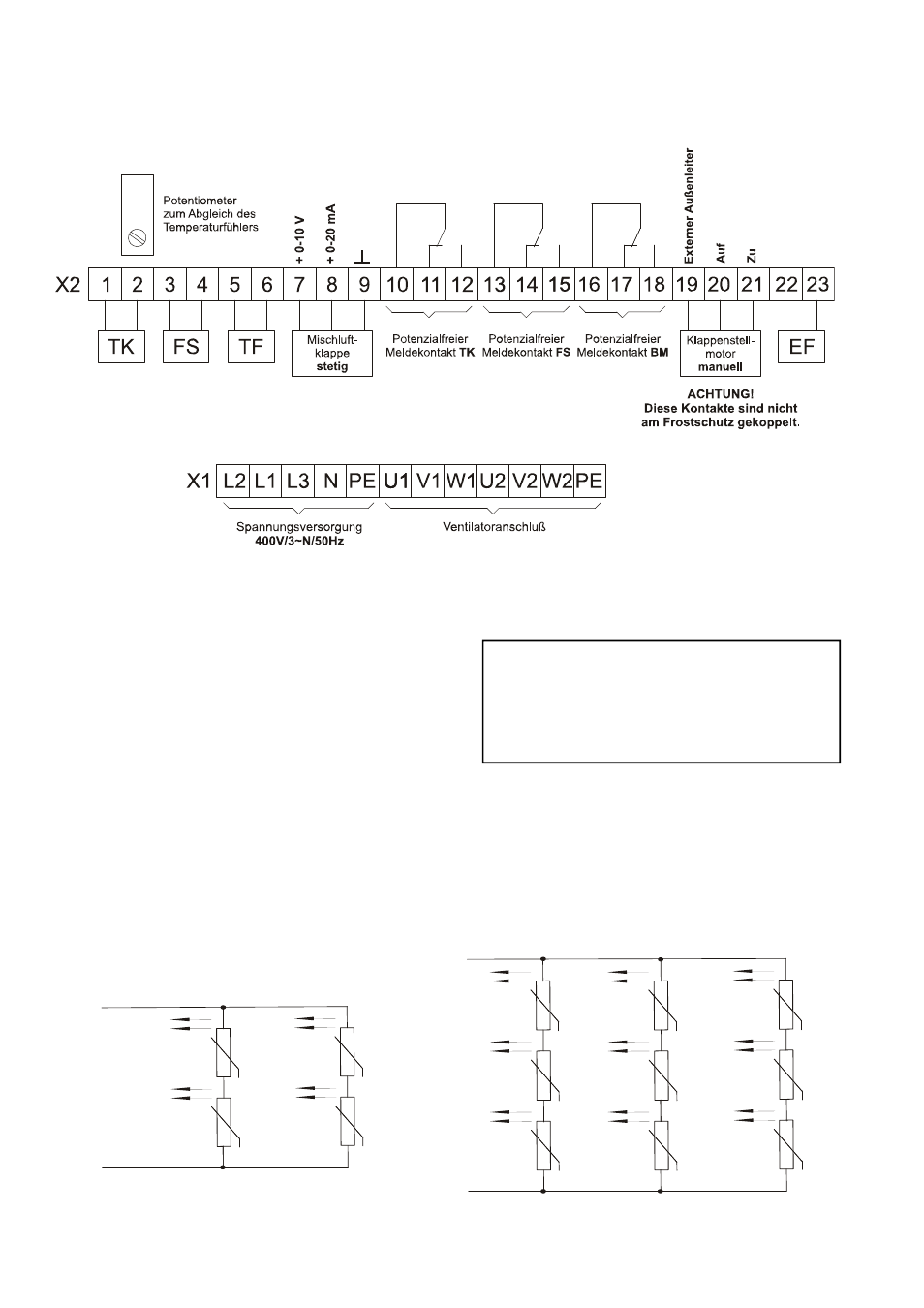

Elektrischer Anschluß
Um elektromagnetische Einstreuungen zu ver-
meiden, müssen die Fühlerleitungen abge-
schirmt verlegt werden. Es sollte vermieden
werde die Steuerleitungen mit Stromführenden
Leitungen (z.B. im Kabelkanal) zu verlegen. Die
Länge der Fühlerleitung, darf 100m nicht
überschritten.
X2/5
X2/6
υ
υ
υ
υ
TF
TF
TF
TF
4 Fühler
X2/5
X2/6
υ
υ
υ
υ
TF
TF
TF
TF
υ
υ
TF
TF
υ υ
TF TF
υ
TF
9 Fühler
Bei sehr großen Räumen können zur Temperatur- Mittelwertsbildung
insgesamt vier oder neun Temperaturfühler angeschlossen werden
Legende:
BM = Betriebsmeldung
EF = Externe Freigabe
FS = Frostschutz
TF = Temperaturfühler
TK = Thermokontakt
X1 = Klemmleiste 1
X2 = Klemmleiste 2
