REMKO AKC Benutzerhandbuch
Seite 22
Bedienungsanleitung AKC
Seite 22 von 24
Kirchenregelung
AKC

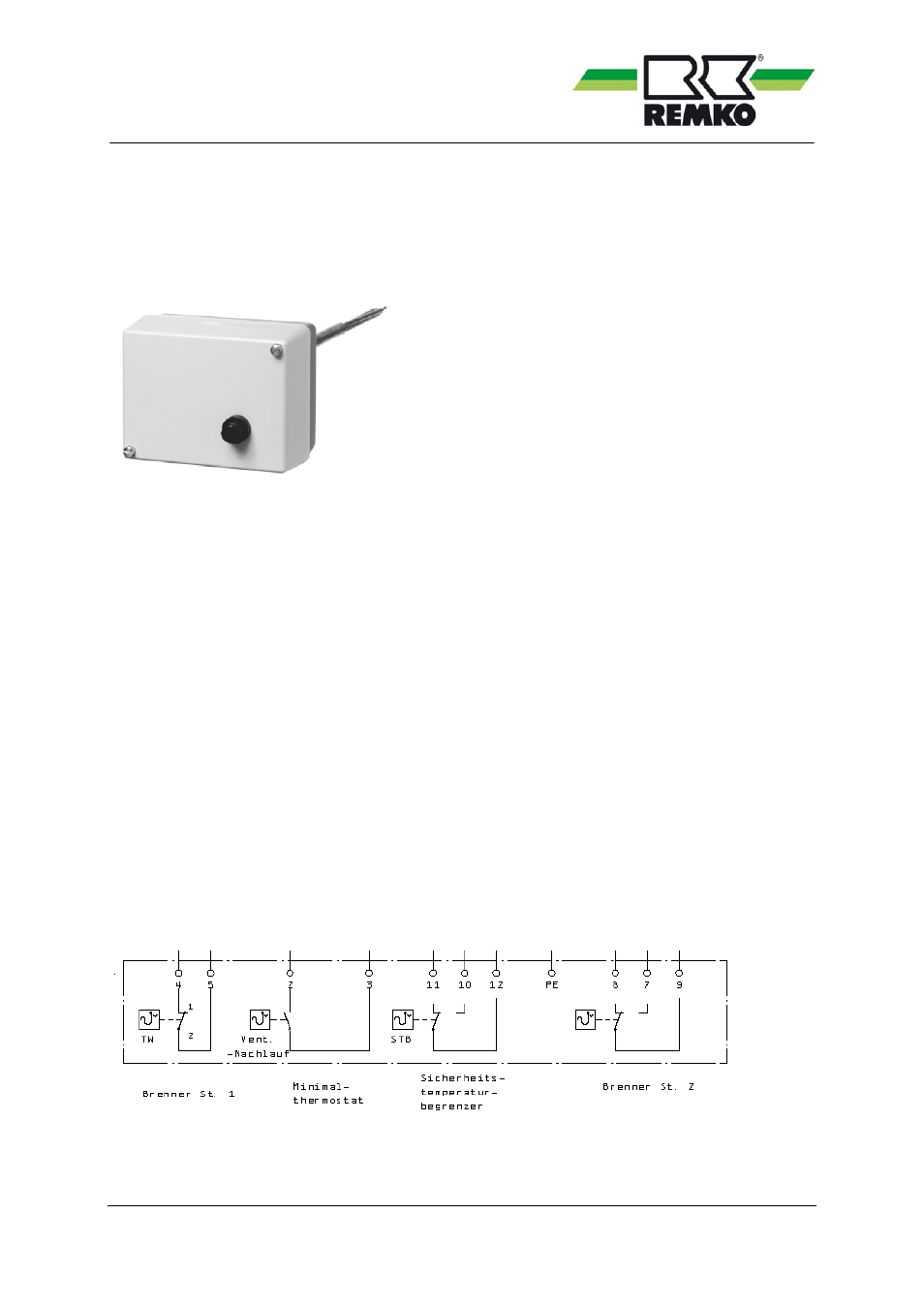

11.4. Vierfachthermostat
Funktion
Der Thermostat arbeitet nach dem Prinzip der Flüssigkeitsausdehnung. Ändert sich die
Temperatur in einem flüssigkeitsgefüllten Fühlersystem, so ändert sich das Volumen. Der
daraus resultierende Hub der Membrane betätigt über Hebel den Mikroschalter.
Schaltfunktionen
Temperaturregler Brenner1
Wird bei steigenden Temperaturen der eingestellte Sollwert erreicht, schaltet der Regler den Brenner
ab. Nach dem Abkühlen um die Größe der Schaltdifferenz stellt der Regler die Kontaktverbindung
wieder her.
Temperaturregler Brenner2
Die 2.Brennerstufe wird bis zum Sollwert-15°C freigegeben. Danach ist die 1. Brennerstufe aktiv.
(angeschlossen falls 2-stufiger Brenner vorhanden)
Sicherheitstemperaturbegrenzer STB
Wird bei steigenden Temperaturen die Abschalttemperatur erreicht, öffnet der STB die
Kontaktverbindung bleibt in dieser Stellung mechanisch verriegelt. Der STB kann nach der Abkühlung
um ca. 10K durch einen Druckknopf von Hand entriegelt werden.
Ventilatornachlauf
Beim Überschreiten der eingestellten Temperatur wird der Ventilator aktiviert.
Elektrischer Anschluss
