7 Elektrischer Anschluss
7.1 Allgemeine Hinweise
GEFAHR!
Sämtliche elektrische Installationen sind von
Fachunternehmen auszuführen!
GEFAHR!
Achtung
Zur Vermeidung von Stromschlägen und
Schäden am Gerät ist darauf zu achten, dass
vor dem Herstellen der elektrischen
Anschlüsse (Netzstecker mit 2 m Kabel zur
bauseitigen Steckdose) die elektrische Installa-
tion fachgerecht ausgeführt wurde.
HINWEIS!
Der Elektroanschluss der Geräte muss nach
VDE 0100 an einen besonderen Speisepunkt
mit Fehlerstromschutzschalter erfolgen und ist
durch eine elektrische Fachkraft festzulegen.
Die bauseitige Verdrahtung muss den örtlichen
Vorschriften entsprechen. Die Spannungsversor-
gung des Gerätes muss genau der Spannung und
Frequenz gemäß den technischen Daten entspre-
chen. Setzen Sie sich mit dem örtlichen Energie-
versorger in Verbindung, wenn inkorrekte Netz-
spannungen korrigiert werden müssen. Ein Betrieb
des Geräts mit inkorrekter Netzspannung stellt
einen Missbrauch dar, der nicht durch Garantie
gedeckt ist.
7.2 Anschlüsse Leistungsplatine
3
4
3
4
CN19
CN1
CN2
12V
NET
GND
DI01
GND
DI02
GND
DI03
GND
DI04
GND
DI05
GND
DI06
GND
CN6
OUT3 OUT4 OUT5 AC-N
OUT1
OUT2
GND AI06 GND GND GND GND GND AI05 AI04 AI03 AI02 AI01
HW200

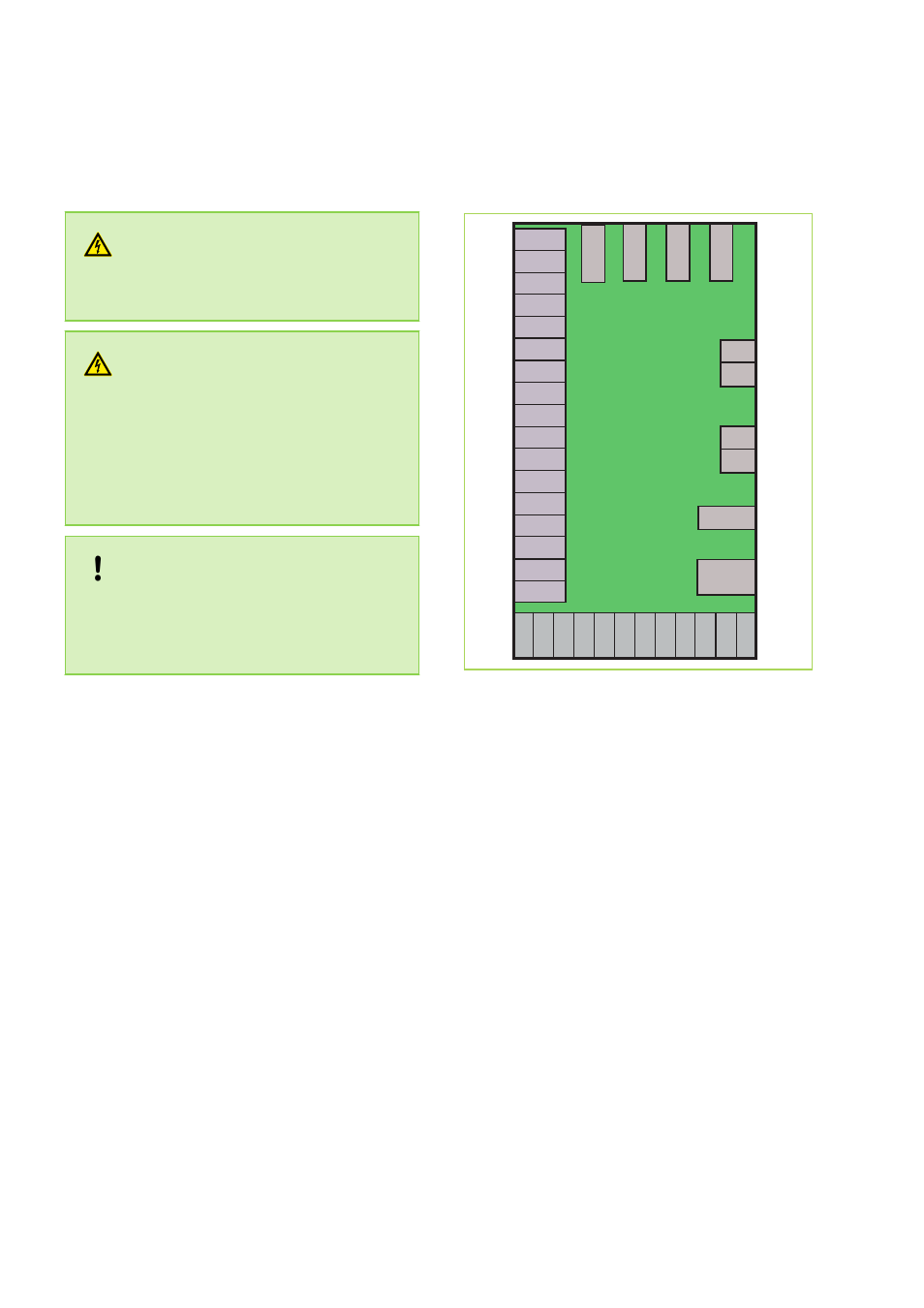

Abb. 10: Anschlüsse Leistungsplatine
AC-N: Neutralleiter
AI01: Luftansaugtemperatur
AI02: Temperatur Speicher unten
AI03: Temperatur Speicher oben
AI04: Temperatur Verdampfer (Kältemittel)
AI05: Temperatur Saugleitung (Kältemittel)
AI06: Kollektorsensor
CN1: Transformator 1 - 230V
CN2: 12V
CN6: /006
CN19: Nicht belegt
DI01: Brücke
DI02: Brücke
DI03: Brücke
DI04: Hochdruck
DI05: Nicht belegt
DI06: PV-Kontakt (potentialfrei)
12 V/NET/
GND:
Spannungsversorgung Bedienteil
OUT2(3): Elektrischer Heizstab 230V
OUT2(4): Spannungsversorgung
elektrischer Heizstab 230V
OUT1(3): Kompressor
OUT1(4): Spannungsversorgung
Kompressor 230V
OUT3: 4-Wege-Ventil
OUT4: Hohe Drehzahl Ventilator
OUT5: /005
