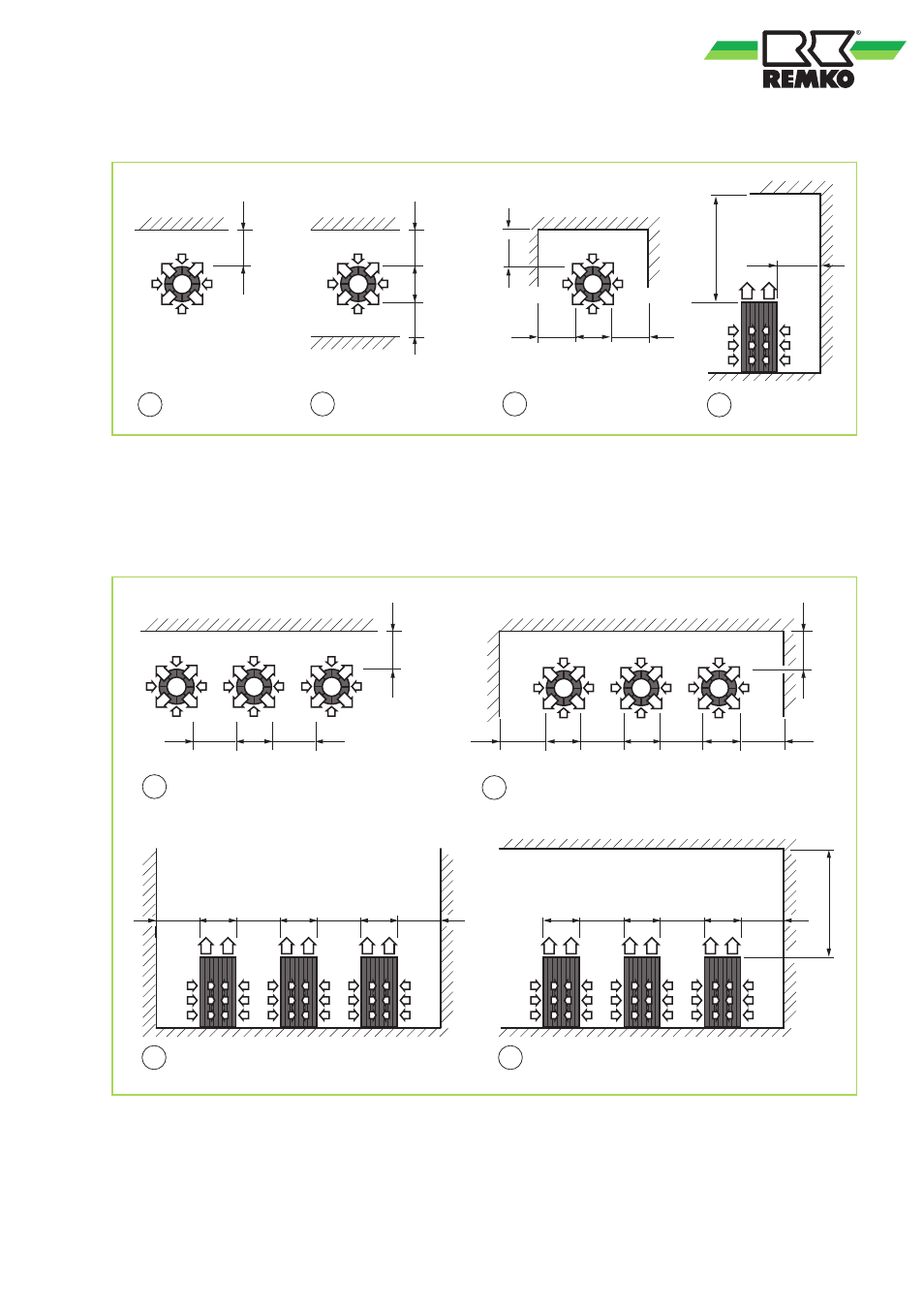

Mindestabstände der Außenmodule
1 2 4
>= 700
>= 700
>= 700
>= 2000
>= 700
>= 700
>= 700
>= 700
3
Abb. 20: Mindestabstände bei Aufstellung eines Außenmoduls in mm
1: Vor einer Wand, Luftausblas frei nach oben;
Strömungshindernis seitlich
2: Zwischen zwei Wänden, Luftausblas frei nach
oben, Seiten frei; Strömungshindernis an zwei
Seiten
3: In einer Nische, Luftausblas frei nach oben; Strö-
mungshindernis hinten und an beiden Seiten
4: Vor einer überdachten Wand, Luftausblas nach
oben; Strömungshindernisse hinten und oben
1 2
>= 700
4
>= 700 >= 700 >= 700 >= 700
>= 700
>= 700 >= 700
>= 2000
>= 700 >= 700 >= 700
3
>= 700 >= 700 >= 700 >= 700
Abb. 21: Mindestabstände bei Aufstellung mehrerer Außenmodule in mm
1: Vor einer Wand, Luftausblas frei nach oben;
Strömungshindernis seitlich
2: In einer Nische, Luftausblas frei nach oben; Strö-
mungshindernis an drei Seiten
3: Zwischen zwei Wänden, Luftausblas frei nach
oben; Strömungshindernis an zwei Seiten
4: In einer Nische, Luftausblas nach oben; Strö-
mungshindernis hinten und oben
