REMKO ETF 400 - Handbuch (Seite 15)

+ +
M
~
M
~
L1 N PE
h
aC
Kompressor
S2 H1 H2 S3 M1 M2 Y1
P1
S1
K1
230V 50Hz
2 3 1 H C
R
S
C
7 6 5
2 8

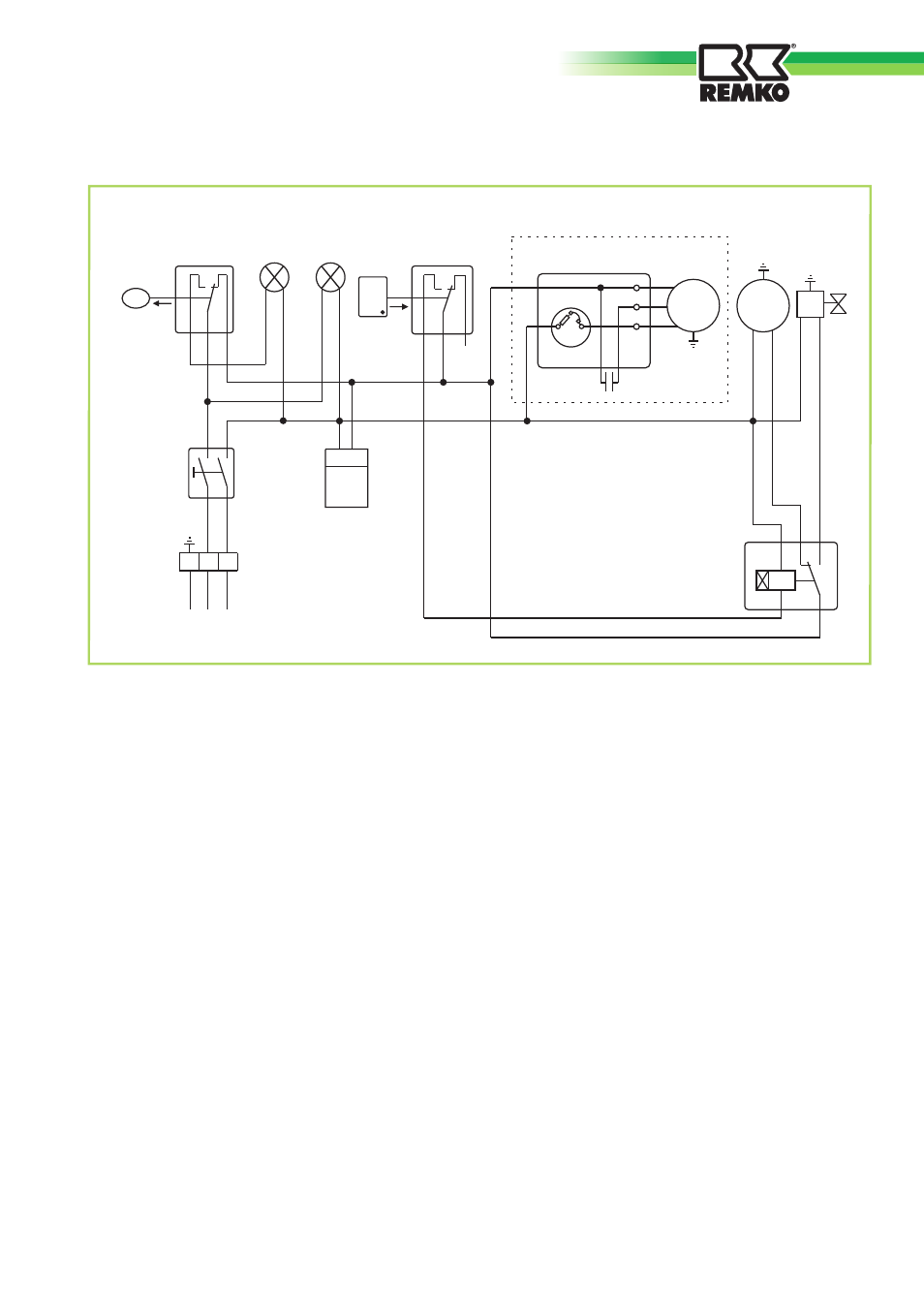

Elektrisches Anschlussschema
H1 = Kontrollleuchte (gelb = Behälter voll)
H2 = Kontrollleuchte (grün = Betrieb)
K1 = Zeitrelais (t = 30 Min)
M1 = Kompressormotor
M2 = Ventilatormotor
P1 = Betriebsstundenzähler
S1 = Betriebsschalter
S2 = Mikroschalter (Schwimmer)
S3 = Abtau - Thermostat
Y1 = Abtau - Magnetventil
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
