Seite 9
9
1~
L1
1
2
3
4
1
2
3
4
KL
MV2
M
BS
Z
PZ
TE
MV1
TB
N
PE

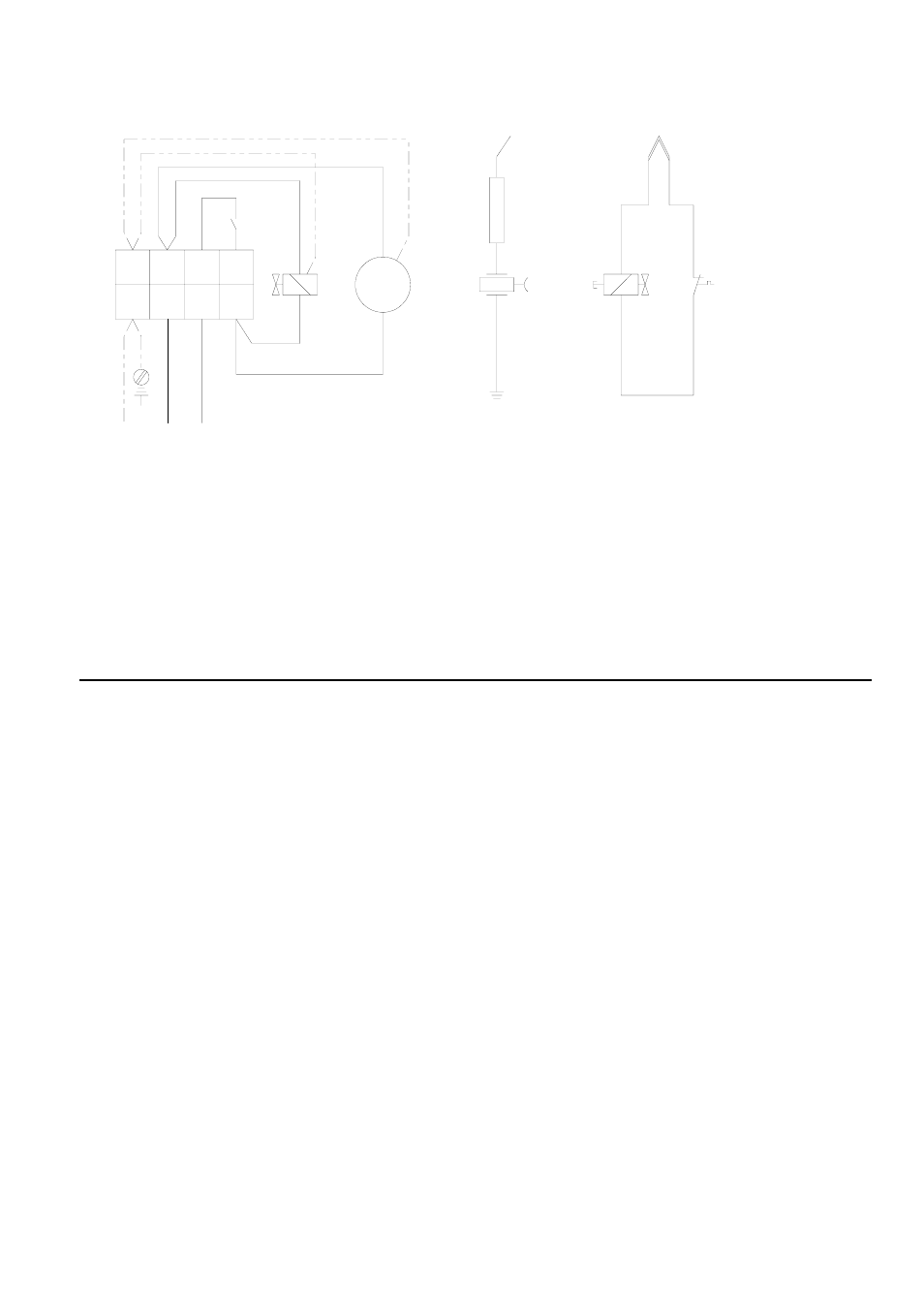

Elektrisches Anschlußschema
Technische Daten
Baureihe
PG 12 / 12 E
Nennwärmebelastung kW
12
Heizleistung
kW
12
Luftleistung
m³/h
250
Brennstoff/Gasart Flüssiggas
Kat.
I
3B/P
{AT, BE, CH, DE, DK, FR, IT, LU, NL, NO, SE }
Geräte-Anschlußdruck mbar
300
Geräte-Anschlußwert
kg/h
0,95
Elektro-Anschluß 1~
V
230
Frequenz
Hz
50
Leistungsaufnahme max.
W
60
Absicherung (bauseits)
A
10
Schutzart
IP
44
Schalldruckpegel L
pA
1m
1)
dB(A)
57
Gewicht
kg 6,8
Abmessungen ges. Länge
mm
400
Breite
mm
185
Höhe
mm
320
1)
Geräuschmessung DIN 45635-01-Kl3 im Heizbetrieb
Ein anderer Betrieb/Bedienung als in dieser Anleitung aufgeführt ist unzulässig!
Bei Nichtbeachtung erlischt jegliche Haftung und der Anspruch auf Gewährleistung.
Voraussetzung für eventuelle Gewährleistungsansprüche ist, daß der Besteller oder sein Abnehmer im zeit-
lichen Zusammenhang mit Verkauf und Inbetriebnahme die jedem REMKO – Heizautomaten beigefügte
„Gewährleistungsurkunde” vollständig ausgefüllt an die REMKO GmbH & Co. KG zurückgesandt hat.
KL – Klemmleiste
BS – Betriebsschalter
MV2 – Gasventil 2
M –
Ventilatormotor
Z
–
Zündelektrode
PZ – Piezozünder
TE – Thermoelement
MV1 – Gasventil (Zündsicherung)
TB – Temperaturbegrenzer
