6

Störungsbeseitigung

Das Gerät (Ventilator) läuft nicht an

1. Überprüfen Sie die Netzsicherung (bauseits).

2. Überprüfen Sie das Anschlußkabel.

3. Überprüfen Sie den Betriebsschalter.

4. Kontrollieren Sie den Ventilator auf Leichtgängigkeit.

Das Gerät heizt nicht

1. Überprüfen Sie den Betriebsschalter.

2. Überprüfen Sie die beiden Temperaturbegrenzer auf
Funktion.

4. Überprüfen Sie den Thermostaten auf Funktion.

5. Stellen Sie den Thermostaten auf einen Wert

oberhalb der Raumtemperatur ein.

Baureihe

TX9000

Nennwärmeleistung

kW

9,0

Schaltbare Heizleistung

kW

2 x 4,5

Luftleistung

m³/h

600

Elektroanschluß

V

400, 3~, PE

Frequenz

Hz

50

Nennstrom max.

A

13,2

Leistungsaufnahme max.

kW

9,15

Absicherung (bauseits)

A (träge) 16

Schalldruckpegel L

pA

1m

1)

dB (A)

53

Abmessungen Länge

mm

510

Breite

mm

300

Höhe

mm

455

Gewicht

kg

14,7

1) Geräuschmessung DIN 45635 - 01 - KL 3

Technische Daten

Wenn alle Funktionskontrollen ohne Ergebnis durchge-
führt wurden, wenden Sie sich bitte an eine autorisierte
Servicestation.

Vor allen Arbeiten am Gerät muß ist die elektrische
Stromversorgung unterbrochen werden.
Wartungsarbeiten dürfen nur durch autorisiertes
Elektro-Fachpersonal ausgeführt werden.

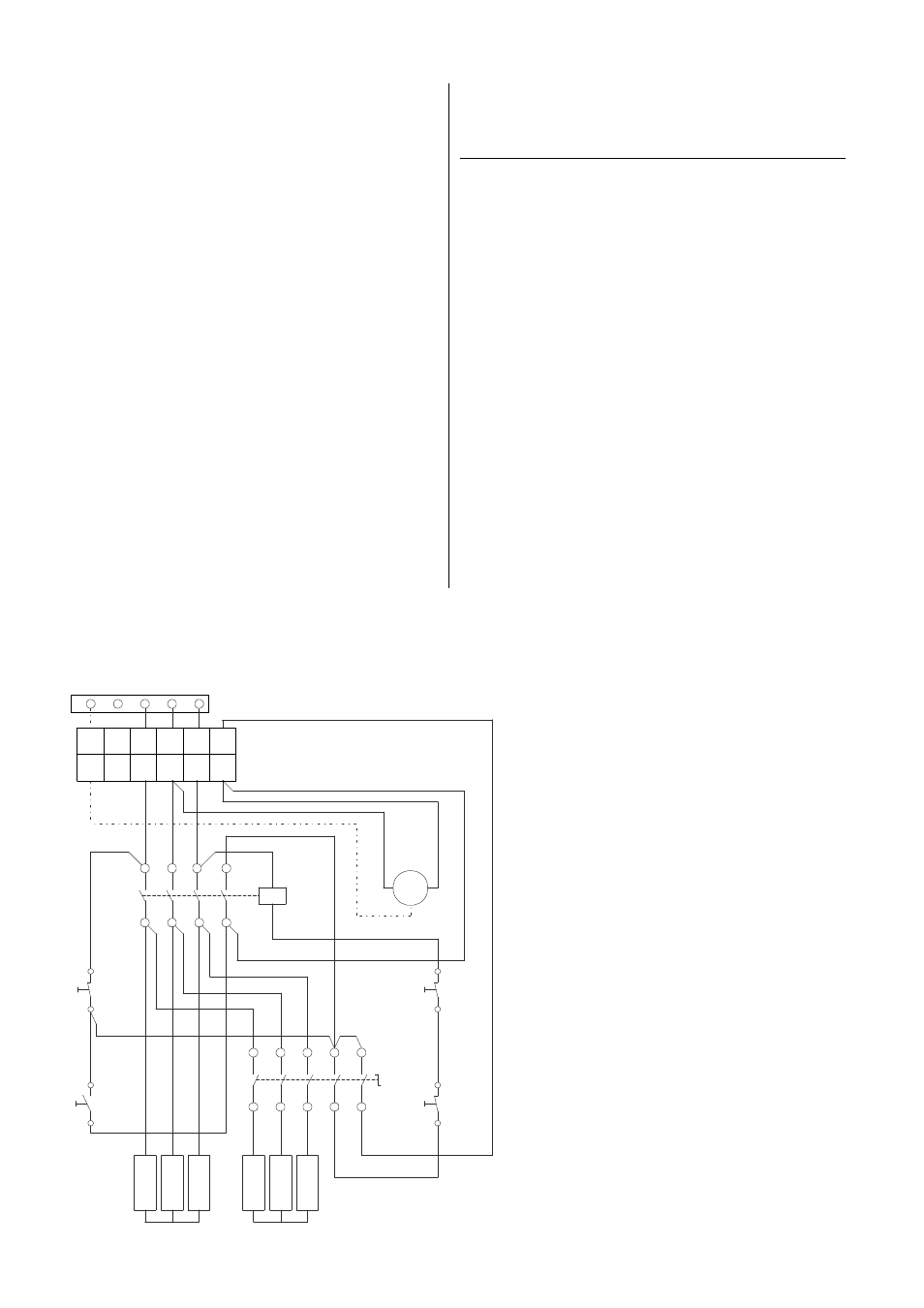

Elektrisches Anschlußschema

K1

Schaltschütz

M

Motor (400 V)

NK

Nachkühlthermostat (37°C)

R1 bis R3

Heizwiderstände 1. Stufe

R4 bis R6

Heizwiderstände 2. Stufe

RT

Thermostat

S

Betriebsschalter

TB1

Temperaturbegrenzer (77°C)

TB2

Temperaturbegrenzer (70°C)

X1

Klemmleiste

X2

CEE-Gerätestecker

N

A2

A1

5

1

3

13

6

2

4

14

d

f

e

a

b

4

6

5

1

2

TB1

X1

TB2

S

RT

NK

ϑ

ϑ

ϑ

ϑ

400 V

K1

M

L3

PE

L1

L2

X2

L1

L2

L3

PE

6

6

5

4

3

N

2

1

R1 R2 R3

R4 R5 R6
