11

Alle Maßangaben sind ca. Werte in mm.

Die optimale Einstellung muss den
gerätespezifischen Gegebenheiten
angepasst werden.

Auch bei starken Verschmut-

zungen nur geeignete Reini-
gungsmittel verwenden

Nur sauberes Heizöl EL oder

Dieselkraftstoff verwenden
Paraffinbildung beachten!

Den Brennstoffbehälter min-

destens 2 mal im Jahr entleeren
und anschließend mit sauberem
Brennstoff ausspülen
Kein Wasser verwenden!

Den Brennerkopf sauberhalten

Verschleißteile wie z.B. Öldüse

und Dichtungen regelmäßig
überprüfen und diese gegebe-
nenfalls austauschen
Die Öldüse sollte in jedem Fall
vor Beginn jeder Heizsaison
ausgetauscht werden!

Den Brennstofffilter je nach

Zustand, spätestens jedoch vor
jeder Heizsaison, austauschen
Fließrichtung beachten!

Den Tankfilter im Füllstutzen

des Brennstoffbehälters regel-
mäßig reinigen

Die Reinigung des Kunstoff-

filters in der Brennstoffpumpe
und Austausch der Düse nur
einem Fachmann überlassen

Die Sicherheitseinrichtungen

regelmäßig auf korrekte Funkti-
on überprüfen

Bei nachlassender Wärme-

leistung, Rauchbildung und /
oder schlechter Zündung eine
Geräte- und Brennerinspektion
durchführen

Die regelmäßigen Wartungs-

und Pflegeintervalle einhalten

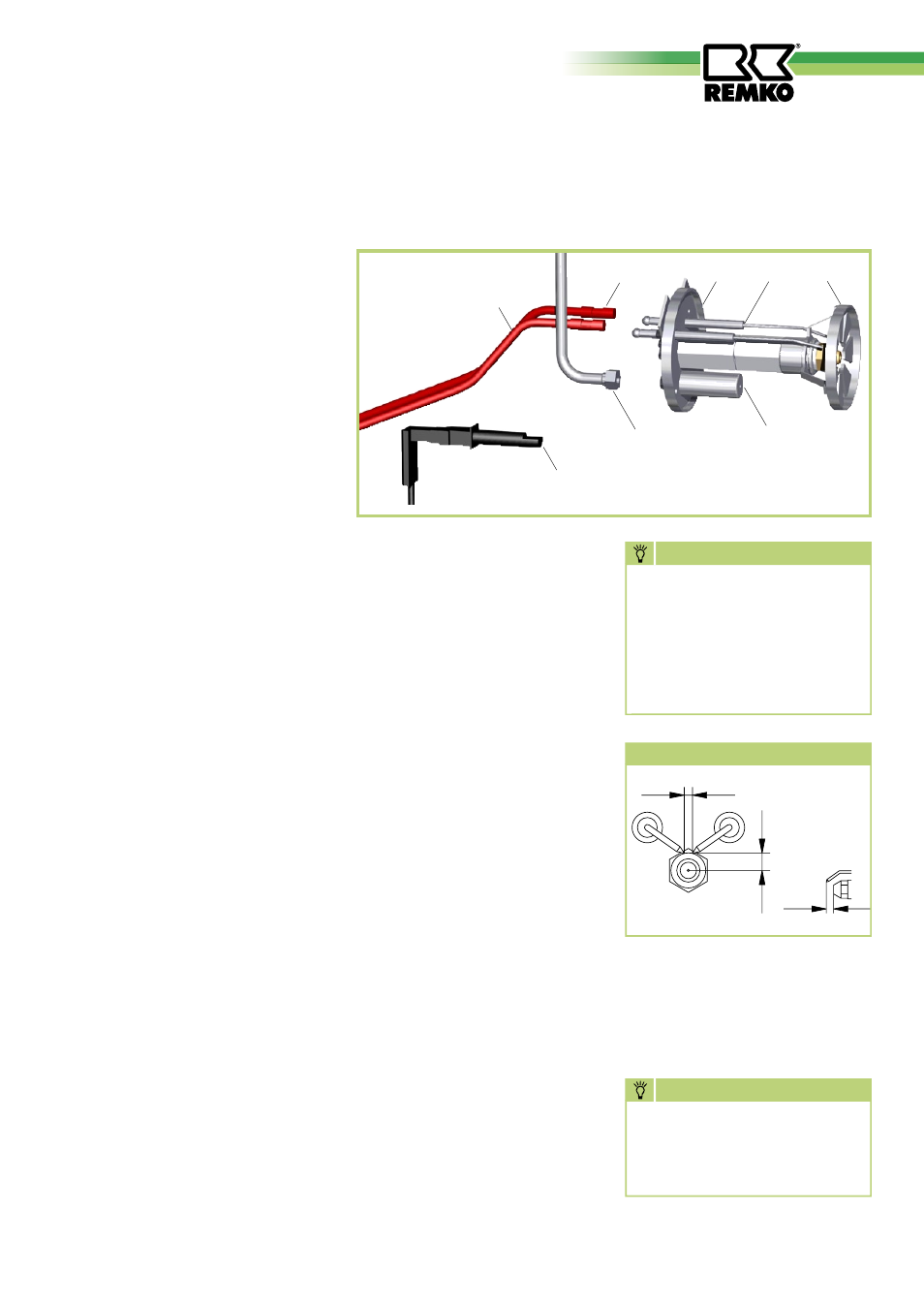

Wartung des Brenners

Die Bauteile des Brenners wie beschrieben reinigen:

1. Die Fotozelle 1 aus ihrer Halte-

rung ziehen.

2. Die Zündkabel 2 abziehen.

3. Die Überwurfmutter 3 der Öl-

druckleitung vom Düsenhalter
demontieren.
Auf evtl. nachtropfenden Brenn-
stoff achten!

4. Die Überwurfmutter 3 der Öl-

druckleitung an der Brennstoff-
pumpe lösen und die Öldruck-
leitung zur Seite drehen.

5. Die beiden Befestigungsschrau-

ben der Montageplatte 4
demontieren und den Brenner
aus dem Brennerrohr ziehen.

6. Zündelektroden 6, Stauscheibe

7 und die Öffnung 5 für den
Lichteinfall reinigen.

7. Die Positionierung der

Zündelektroden 7 gemäß Richt-
werten vornehmen.

8. Montieren Sie nach den War-

tungsarbeiten alle Teile wieder
sorgfältig in umgekehrter Rei-
henfolge.

2

1

3

4

5

2

7

6

HINWEIS

Zur Demontage der Öldüse nur
geeignetes Werkzeug ver-
wenden und am Düsenhalter
gegenhalten!

HINWEIS

Bei der Positionierung der Stau-
scheibe 7 unbedingt beachten, dass
die Öffnung 5 nicht durch eine Stre-
be der Stauscheibe beschattet wird.
Die

Befestigungsschraube der

Stauscheibe 7 oben / mittig
der Zündelektroden anordnen.

2 - 3

7

7

Einstellung der Zündelektroden
