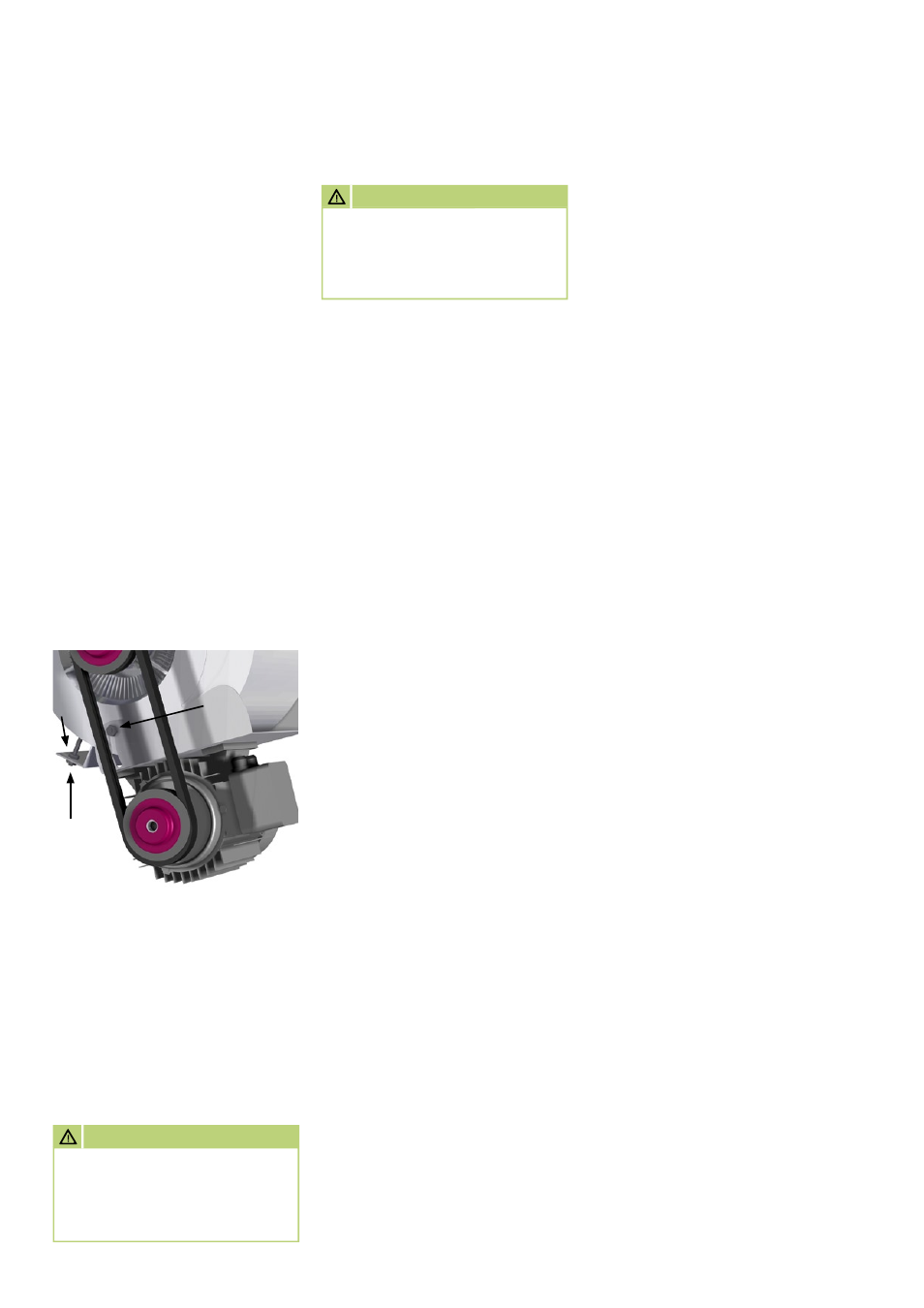

Spannen der Keilriemen
1. Die beiden Luftansauggitter
demontieren.
2. Die Schrauben 7 lösen.
Die Schraube auf der gegen-
überliegenden Seite ist nicht
abgebildet.
3. Mit den Schrauben 8 und 9 die
Vorspannung der Keilriemen
verstellen.
4. Die Eindrücktiefe der Keilrie-
men sollte ca. 10 mm betragen
„Daumendicke“.
5. Die Muttern 8 und 9 kontern
und die beiden Befestigungs-
schrauben 7 wieder anziehen.
6. Die beiden Luftansauggitter
wieder montieren.
9
7 8
Das Gerät startet nicht
1. Den Netzanschluss überprüfen.
400 V/3~N/50Hz.
2. Den Betriebsschalter in Stellung
„I” (Heizen) schalten.
3. Die Kontrollleuchte „Betrieb“
auf dem Bedienungstableau
muss leuchten.
4. Den Brückenstecker oder ggf.
den Stecker des Raumthermo-
staten auf richtigen Sitz bzw.
Kontakt überprüfen.
5. Die Einstellung des Raumther-
mostaten überprüfen.
Die eingestellte Temperatur
muss höher als die vorhandene
Raumtemperatur sein.
6. Überprüfen ob der Sicherheits-
temperaturbegrenzer (STB)
ausgelöst hat.
Dazu muss die Schutzkappe, sie
befindet sich neben dem Bedie-
nungstableau, entfernt werden.
7. Vor einem STB-Reset unbedingt
die Ursachen analysieren und
diese beseitigen.
Folgende Ursachen können
evtl. möglich sein:
- Die Geräte konnten nicht nach-
kühlen, da der Elektroanschluss
unterbrochen war.
- Zu hohe Ausblastemperatur auf-
grund unsachgemäßer Luftfüh-
rung bei Schlauchbetrieb.
- Kein freier bzw. ausreichender
Luftein- oder Luftaustritt vorhan-
den.
8. Überprüfen ob die Kontroll-
leuchte „Brennerstörung“ auf
dem Bedienungstableau leuch-
tet. Ist dies der Fall, den Bren-
nerautomaten entriegeln.
Störungsbeseitigung
9. Den Betriebsschalter in Position
„II“ (Lüften) schalten.
Wenn der Zuluftventilator jetzt
anläuft, ist der Fehler evtl. im
Bereich des Brenners zu suchen.
Gebläsebrenner und Energie-
versorgung
1. Den (die) Ölfilter auf Ver-
schmutzung überprüfen.
Verschmutzte(n) Filter austau-
schen.
2. Überprüfen ob der Absperrhahn
am Ölfilter geöffnet ist.
3. Den Brennstoff auf ausreichen-
de Füllmenge überprüfen.
4. Das Heizöl auf Paraffinaus-
scheidungen überprüfen.
Bereits ab 5 °C möglich!
5. Die Ölschläuche auf Beschädi-
gungen überprüfen.
6. Die Fühler sowie die Kapillar-
rohre der Sicherheitseinrich-
tungen auf Beschädigung bzw.
Verschmutzungen überprüfen.
7. Den Temperaturwächter (TW)
mit geeigneten Mitteln auf
seine korrekte Funktion über-
prüfen.
8. Den Gebläsebrenner auf evtl.
Verschmutzung der Düse, Stau-
scheibe, Filter etc. überprüfen.
Der Zuluftventilator läuft
nicht an
1. Den Ventilator auf Leichtgän-
gigkeit überprüfen.
2. Die Steuersicherung im Schalt-
kasten überprüfen.
3. Überprüfen ob das Motor-
schutzrelais im Schaltkasten
ausgelöst hat.
4. Den Temperaturregler (TR) mit
geeigneten Mitteln auf seine
korrekte Funktion überprüfen.
ACHTUNG
Nach allen Arbeiten an den
Geräten ist eine elektrische
Sicherheitsprüfung nach VDE
0701 durchzuführen.
ACHTUNG
Vor allen Arbeiten an den
Geräten muss der Netzstecker
aus der Netzsteckdose gezogen
werden.
