10

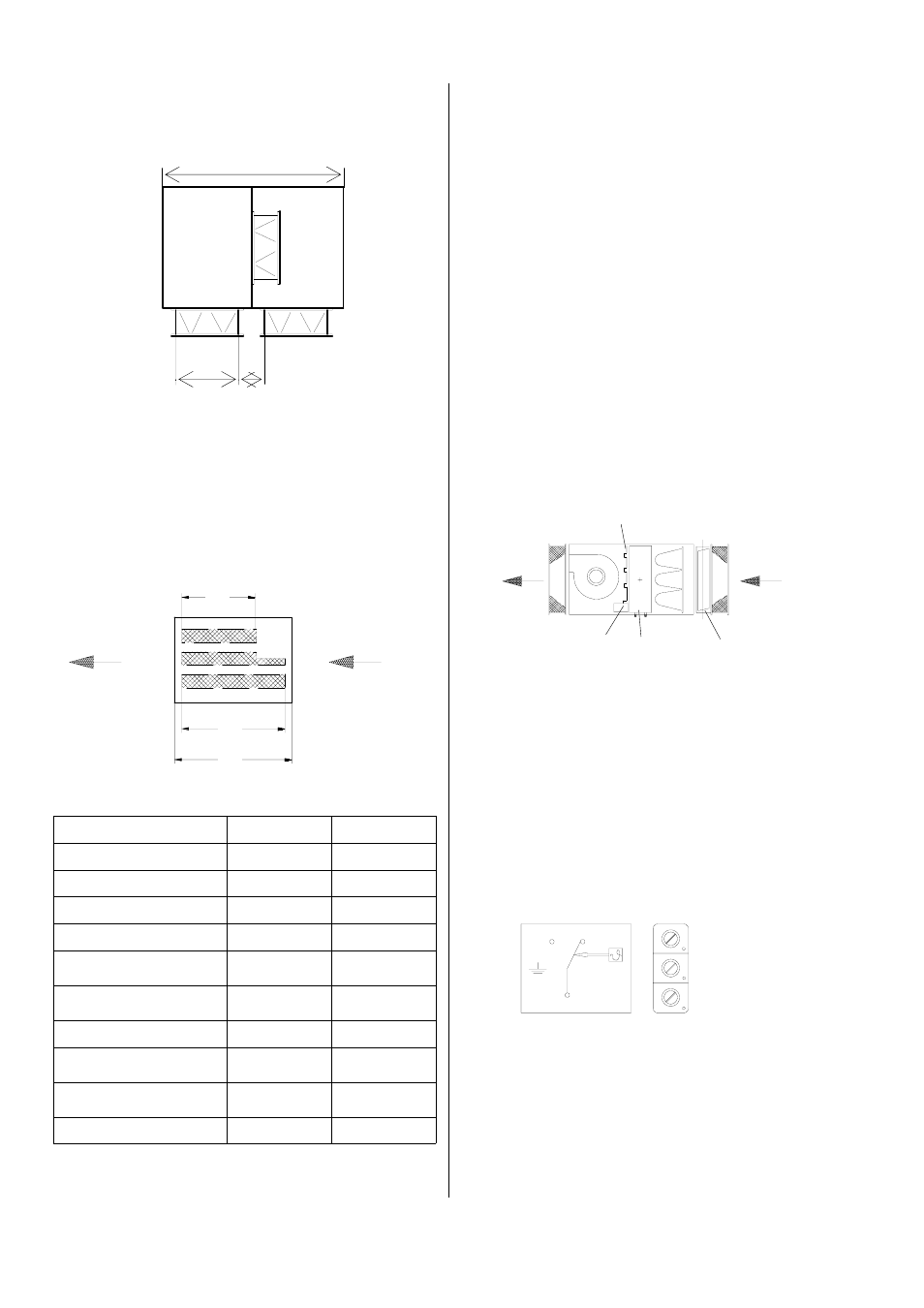

Anschlußschema:
Geräte Typ: FLG 20 FLG 40
Länge mm 585 585
Höhe mm 350 350
Breite mm 640 930
Gewicht kg 24 31
Kulissenlänge L1 mm
(mit Anströmleerraum)
400 400
Dämpfung dB (250 Hz)
(mit Anströmleerraum)
8 8
EDV - Nr. 430310 430410
Kulissenlänge L2 mm
(ohne Anströmleerraum)
550 550
Dämpfung dB (250 Hz)
(ohne Anströmleerraum )
11 11
EDV - Nr. 430305 430405
L1
L2
L
Lufteintritt Luftaustritt
Mischluftkasten
Maße der Kanalanschlüsse am Mischluftkasten in mm:
J L
K
F
Weiß
Blau
Rot
Rot
Blau
Weiß
Geräte – Schalldämpfer
Mit eingebauten Absorptions – Kulissen.
Wird der Geräte – Schalldämpfer am Ventilatorausblas
installiert, ist ein Schalldämpfer mit Anströmleerraum
(kurze Kulissen mit Länge L1) zu verwenden!
Empfohlene Funktion:
1. Der Frostschutzthermostat schaltet den Ventilator aus.
2. Der Stellmotor schließt die Jalousieklappe.
3. Das Heizungsmischventil des Lufterhitzers fährt auf.
Frostschutzeinrichtung
Geräte mit PWW - Lufterhitzern müssen im Außen- und
Mischluftbetrieb grundsätzlich mit einer Frostschutzein-
richtung ausgerüstet werden.
Hierzu wird ein Frostschutzthermostat oder -wächter
auf der Luftaustrittseite des Heizregisters installiert. Bei
Unterschreitungen der zulässigen Luftaustrittstempera-
tur schaltet der Frostschutzthermostat das Gerät ab.
Technische Daten:
TÜV geprüft nach DIN 3440.
Schutzart IP 40.
Plombierte Sollwerteinstellung.
Werkseitig auf +3 °C eingestellt.
420
237
165
1170
*
Die elektrische Installation der Regelung ist bau-
seits durchzuführen.
Einbauschema:
F = Frostschutzthermostat
J = Jalousieklappe
K = Kapillarfühler (v. Frostschutzthermostat)
L = Lufterhitzer
Der Frostschutzthermostat (Zubehör) ist werkseitig auf
+ 3 °C eingestellt. Die maximale Umgebungstemperatur
beträgt + 55 °C.
Technische Daten:
