Schaltgerät sw 2.1 d – REMKO PWW 4000 Benutzerhandbuch
Seite 13
13

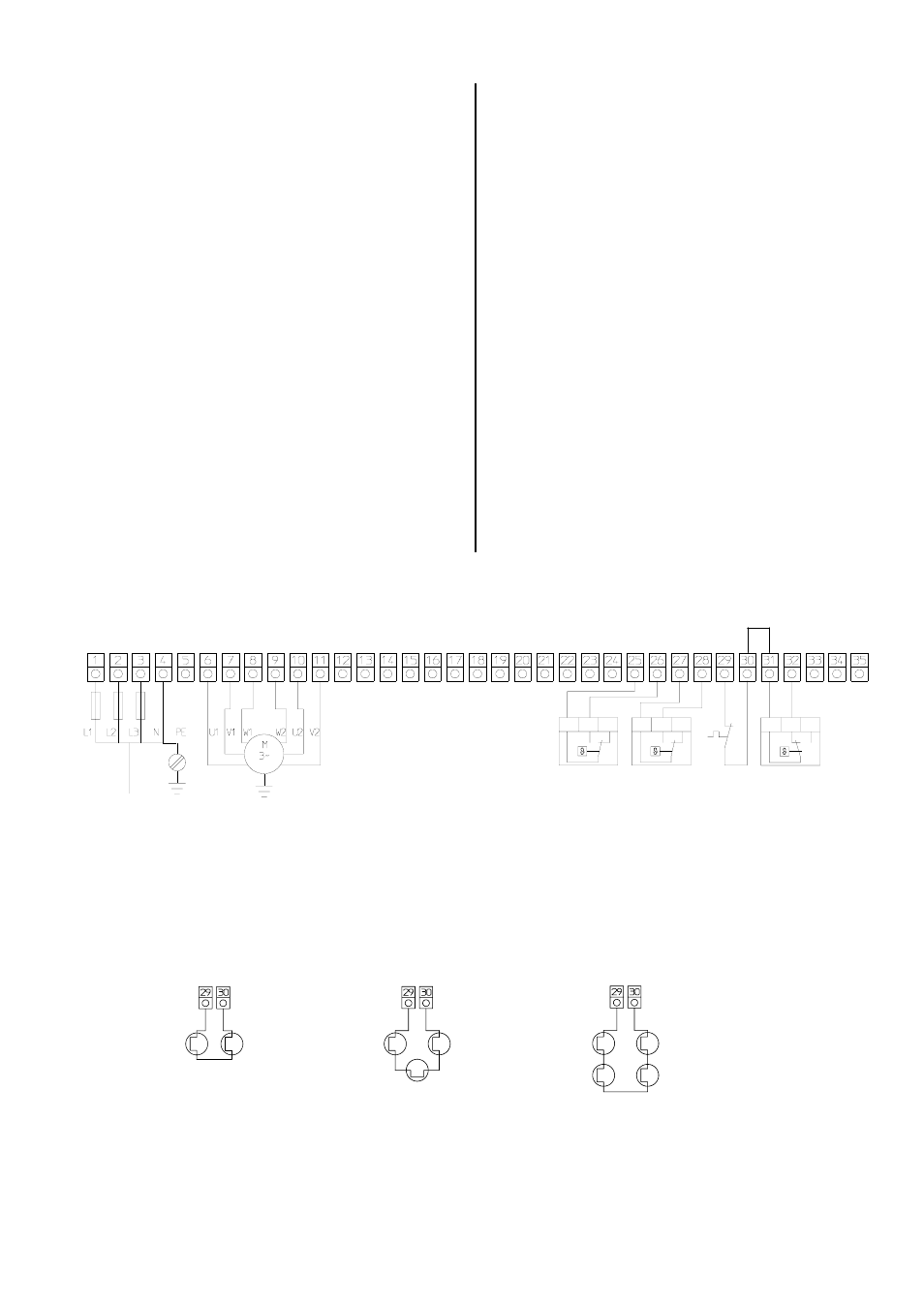

Anschlußschema
Einspeisung
400V / max.16A
Lüftermotor
2-stufig / 400V
Thermo-
kontakt
Motor
Frostschutz-
thermostat
Beim Parallelbetrieb mehrerer Lüfter bis max. 4 kW
Gesamt-leistung erfolgt der Anschluß über
einen externen Klemmverteiler!
Beim Parallelbetrieb mehrerer Lüfter
sind alle Thermokontakte in
Reihe zu schalten!
Nacht-
Thermostat
Tag-
Thermostat
Schaltgerät SW 2.1 D
Drehstrom 400 Volt, Ventilator 2-stufig
maximale Schaltleistung 4 kW
Aufputzmontage, Motorvollschutz durch integrierte An-
schlüsse für die Thermokontakt, Anschlußklemmen für
Thermokontakte, Raumthermostate und Frostschutz-
thermostat
Ausführung
Kunststoffgehäuse, Schutzart IP 65.
Schutzisoliert nach VDE, Frontschilder mit Symbolen
für Schaltstellungen und Betriebsarten, Netzeingangs-
und Schutzleiterklemmen, Hauptschütz, Stufenwahl-
schalter mit den Funktionen „1. Stufe / 2. Stufe“, Steu-
ersicherungen, Betriebs- und Störmeldeleuchten, Be-
triebsartwahlschalter mit den Funktionen „Aus / Entrie-
gelung /Thermostat- / Dauerbetrieb“, Steuerrelais,
Klemmen für den Motorausgang, Anschlußklemmen für
Thermokontakte, Raumthermostate und Frostschutz-
thermostat.
Funktion
Der Frostschutzthermostat schaltet den Ventilator ab.
Wiedereinschalten nach einem Störfall
Nach jeder Netzunterbrechung oder Ventilatorstörung
muß der Betriebsartwahlschalter in Stellung „0/Entr.“
zurückgeschaltet werden!
Gruppenschaltung
Das Schaltgerät ist für Gruppenschaltung geeignet. Da-
bei können mehrere Motoren gleicher Schaltung an ein
Schaltgerät angeschlossen werden.
Die Gesamtleistung der angeschlossenen Motoren darf
die zulässige Schaltleistung des Schaltgerätes nicht ü-
berschreiten. Die Thermokontakte aller Motoren sind in
Reihe zu schalten.
Wichtige Hinweis zum sicheren Betrieb
Erdung, Nullung oder Schutzschaltung und Netzabsi-
cherung sind nach den Vorschriften des VDE bzw. des
zuständigen EVU bauseits durchzuführen.
Die elektrischen Geräteanschlüsse sind durch autori-
siertes Fachpersonal nach den geltenden Bestimmun-
gen unter Beachtung der örtlichen Vorschriften gemäß
den Anschlußplänen durchzuführen.
Thermoschutz für
2 Geräte
Thermoschutz für
3 Geräte
Thermoschutz für
4 Geräte
Anschlußschema der Thermokontakte
