REMKO ETF 550 - Handbuch (Seite 11)

11

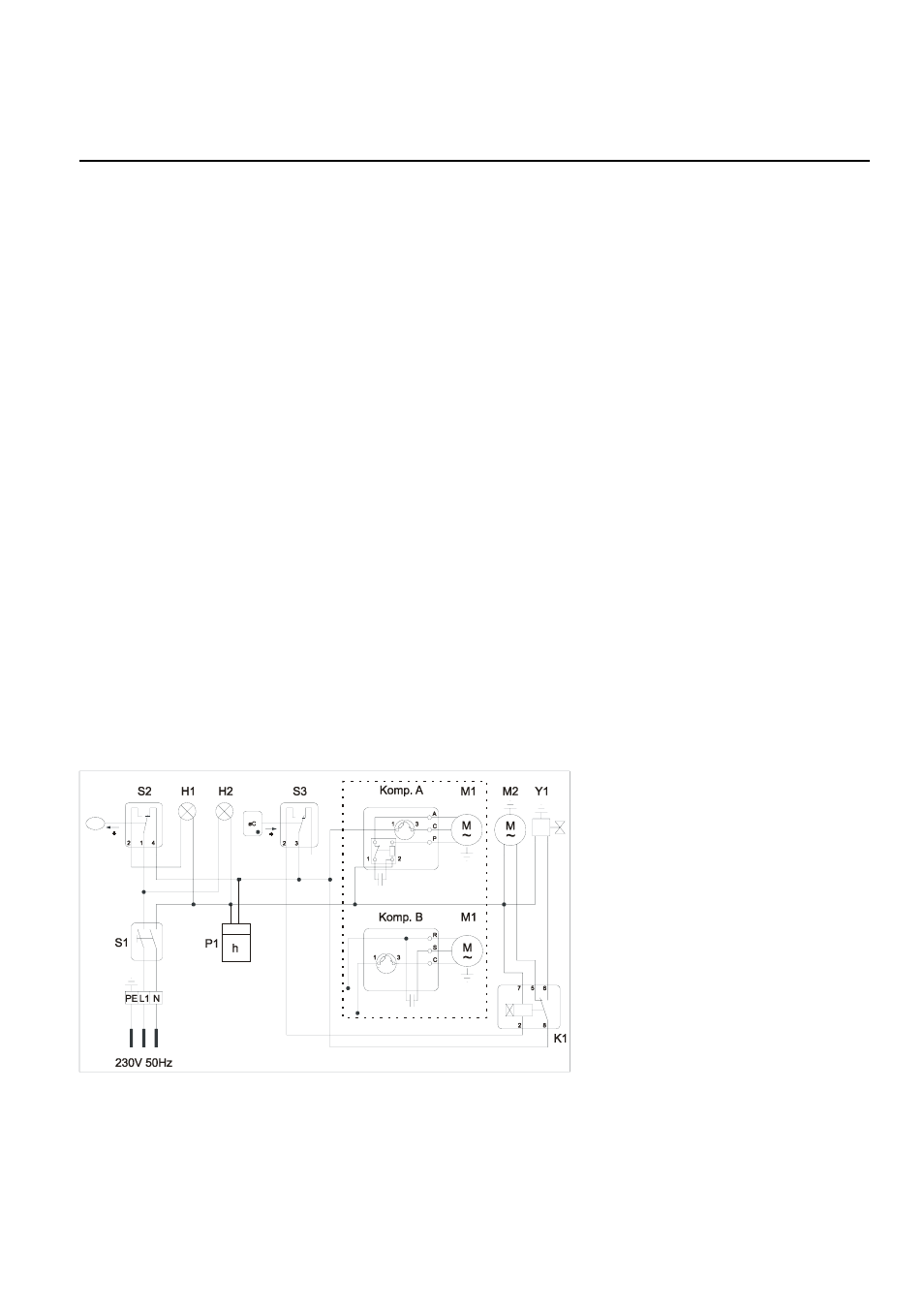

Schaltschema
H1 = Kontrolleuchte (gelb = Behälter voll)
H2 = Kontrolleuchte (grün = Betrieb)
K1 = Zeitrelais (t = 30 min) / (Pos. max.)
M1 = Kompressormotor
M2 = Ventilatormotor
P1 = Betriebsstundenzähler
S1 = Betriebsschalter (0/1)
S2 = Microschalter
S3 = Abtau-Thermostat
Y1 = Abtau-Magnetventil
Komp. A = Anschlußschema ETF 300
Komp. B = Anschlußschema ETF 550
Technische Daten
Baureihe ETF 300
Arbeitsbereich - Temperatur °C 3 - 32
Arbeitsbereich - Feuchtigkeit % r.F. 40 - 100
Entfeuchterleistung max. l/Tag 30
Entfeuchterleistung bei 30°C / 80% r.F l/Tag (DER) 26,2 (1.75)
Entfeuchterleistung bei 20°C / 70% r.F. l/Tag (DER) 13,7 (1.26)
Entfeuchterleistung bei 10°C / 60% r.F. l/Tag (DER) 5,4 (0.63)
Fassungsvermögen des Wasserauffangbehälters l 6,5
Kühlleistung bei 5 / 40°C kW 1,29
Luftleistung m³/h 350
Kältemittel R134a
Kältemittelmenge g 260
Elektroanschluß 1~ / Frequenz V / Hz ~230 / 50
Nennstrom, max. A 3,3
Leistungsaufnahme, max. kW 0,65
Leistungsaufnahme bei 20°C / 70% r.F. kW 0,45
Absicherung bauseits A 10 - 16
Schalldruckpegel L
pA 1m
1) dB (A) 48
Abmessungen Tiefe mm 590 (465)
2)
Breite mm 540
Höhe mm 900 (620)
2)
Gewicht kg 35,5
ETF 550
3 - 32
40 - 100
55
50,08 (2,67)
28,59 (1,93)
6,95 (0,57)
6,5
2,1
600
R407c
450
~230 / 50
3,8
0,82
0,60
16
59
590 (480)
555
900 (710)
41
1) Geräuschmessung DIN 45635 - 13 - KL 3 2) Maße in ( ) = ohne Transportbügel
(DER) = Entfeuchtungs-Leistungszahl nach DIN EN 810
Ein anderer Betrieb oder eine andere Bedienung als in dieser Anleitung aufgeführt ist unzulässig!
Bei nicht bestimmungsgemäßer Verwendung erlischt jegliche Haftung und Anspruch auf Gewährleistung.
Voraussetzung für eventuelle Gewährleistungsansprüche ist, daß der Besteller oder sein Abnehmer im
zeitlichen Zusammenhang mit Verkauf und Inbetriebnahme die jedem REMKO Gerät beigefügte
„Gewährleistungsurkunde” vollständig ausgefüllt an die REMKO GmbH & Co. KG zurückgesandt hat.
