Elektrischer Anschluss

7.1 Elektrisches Anschlussschema

1

2

C

D

A

B

A

B

C

D

E

3

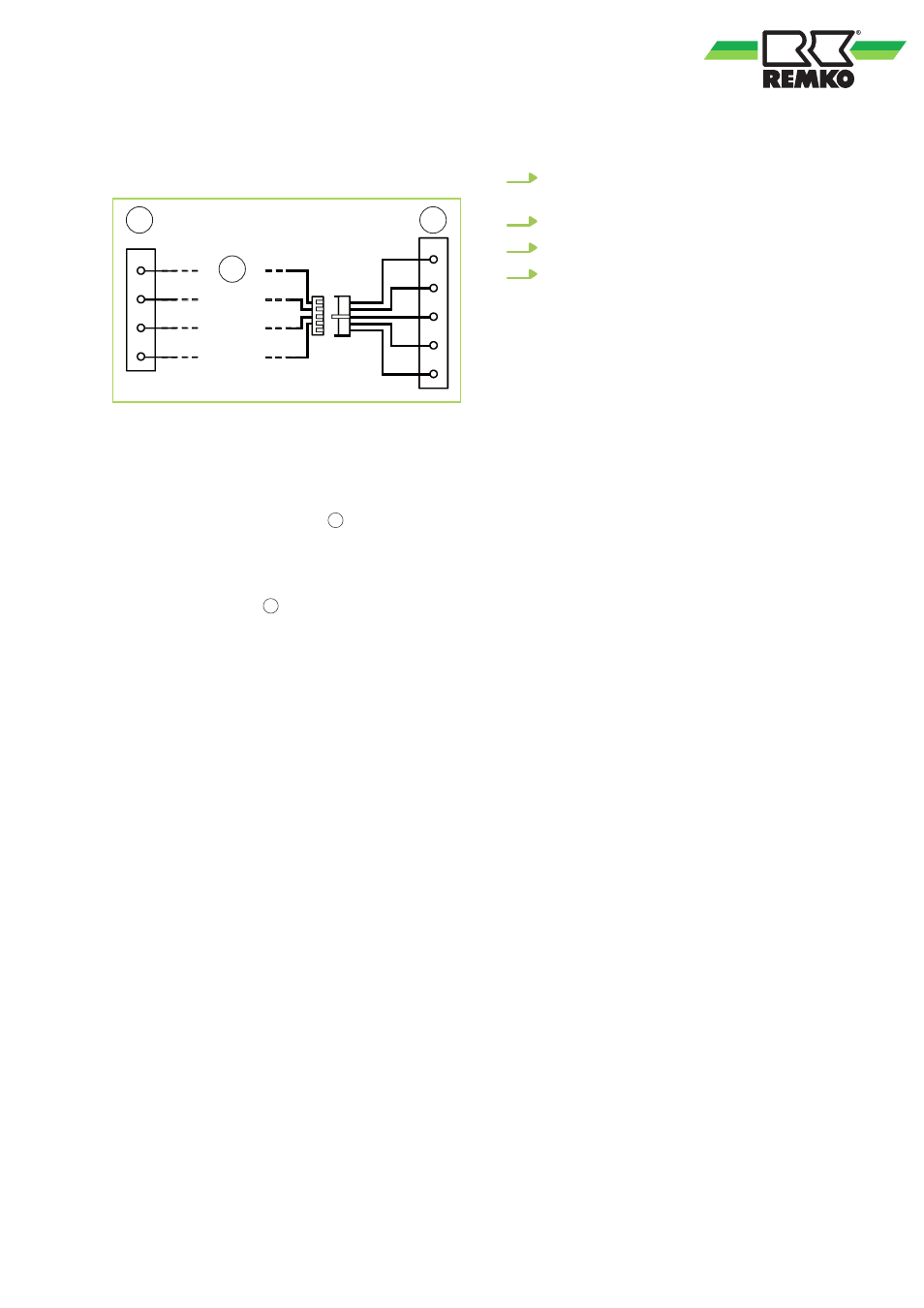

Abb. 4: Elektrisches Anschlussschema

1:

Kabelfernbedienung

2:

Innengerät

3:

Bauseitige Verlängerung durch

vieradriges Kabel (max. 15m)

Farbcode Kabelfernbedienung

1

A:

Blau

B:

Grau

C:

Rot

D:

Schwarz

Farbcode Innengerät

2

A:

Braun

B:

Rot

C:

Gelb

D:

Schwarz

E:

Weiß

8

Inbetriebnahme

1.

Schalten Sie das Gerät über die Raumtem-

peratur-Regelung ein.

2.

Kontrollieren Sie alle Funktionen.

3.

Montieren Sie alle demontierten Teile.

4.

Weisen Sie den Betreiber in die Funktion ein.
