6
Konfiguration der
Kabel-Fernbedienung
Wenn eine Kabelfernbedienung eingesetzt wird, muss nach der Instal-
lation eine Konfiguration vorgenommen werden.
Gehen Sie folgendermaßen vor.:
1. Um das Konfigurationsmenü zu öffnen, drücken Sie die Taste
„MODE“ für 5 Sekunden bis der Parameter „10“ erscheint.
2. Drücken Sie die Taste „MODE“ um sich den aktuell eingestellten
Parameter 10 anzeigen zu lassen.
3. Drücken Sie die Tasten „UP/ DOWN“ um den aktuellen Parameter
10 zu verändern.
4. Um den zweiten Parameter 11 anzeigen zu lassen drücken Sie die
Taste „Mode“, es wird wieder 10 angezeigt. Drücken Sie die Taste
„UP“ um auf den Parameter 11 zu springen.
5. Zum Anzeigen die Taste „MODE“ drücken.
6. Zum Verstellen des Parameters 11 gehen Sie wie oben beschrieben
vor.
10 H
C
Kühlen / Heizen
Nur Kühlen
11 On
Of
Fühler der Kabel-Fernbedienung aktiv
Fühler der Kabel-Fernbedienung nicht aktiv
12 C
F
Temperaturanzeige in °C
Temperaturanzeige in Fahrenheit
Parameter Wert Beschreibung
Die fettgedruckten Werte sind Werksseitig eingestellt
3
Zur Anschluss am Innenteil gehen Sie fol-
gendermaßen vor:
1. Schalten Sie die Spannungszufuhr zum
Gerät frei.
2. Klappen Sie die vordere Abdeckung der
Truhe nach vorne und lösen Sie die Be-
festigungsschrauben rechts und links.
(siehe Bild 1+2)
3. Ziehen Sie das vieradrige Verbindungs-
kabel das von der Kabelfernbedienung
kommt durch die Öffnung.
4. Verbinden Sie die Lüsterklemmen des
mitgelieferte Anschlusskabels mit dem
Verbindungskabel. (Bezeichnung P/G/C)
P = rote Ader (Spannungsversorgung)
G = schwarze Ader (Datenkabel)
C = weiße Ader (Datenkabel)
ACHTUNG: bei vertauschen der Aderfar-
ben kann es zu Fehlfunktionen kommen
5. Entfernen Sie den Stecker der Empfän-
gerplatine die links unten auf der Plati
ne gesteckt ist (Steckplatz J5, Bild 3)
und stecken Sie den neuen Stecker auf
den freien Steckplatz auf.
6. Bauen Sie das Gerät wieder zusammen.
7. Führen Sie eine Funktionsprüfung
durch.
Anschluss am Innenteil

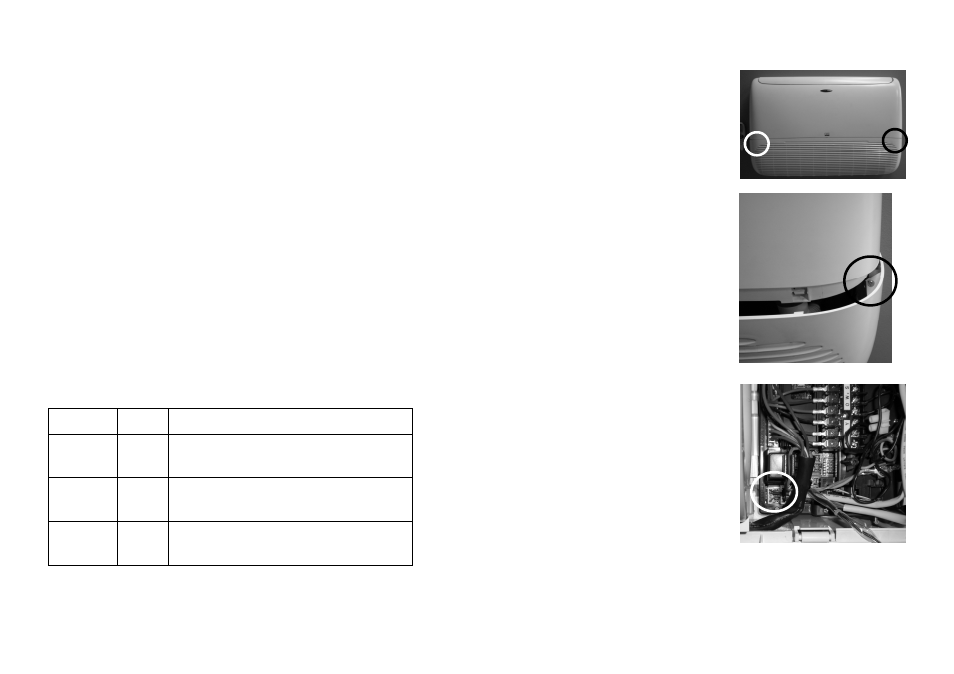

Bild 1
Bild 2
Bild 3
