9

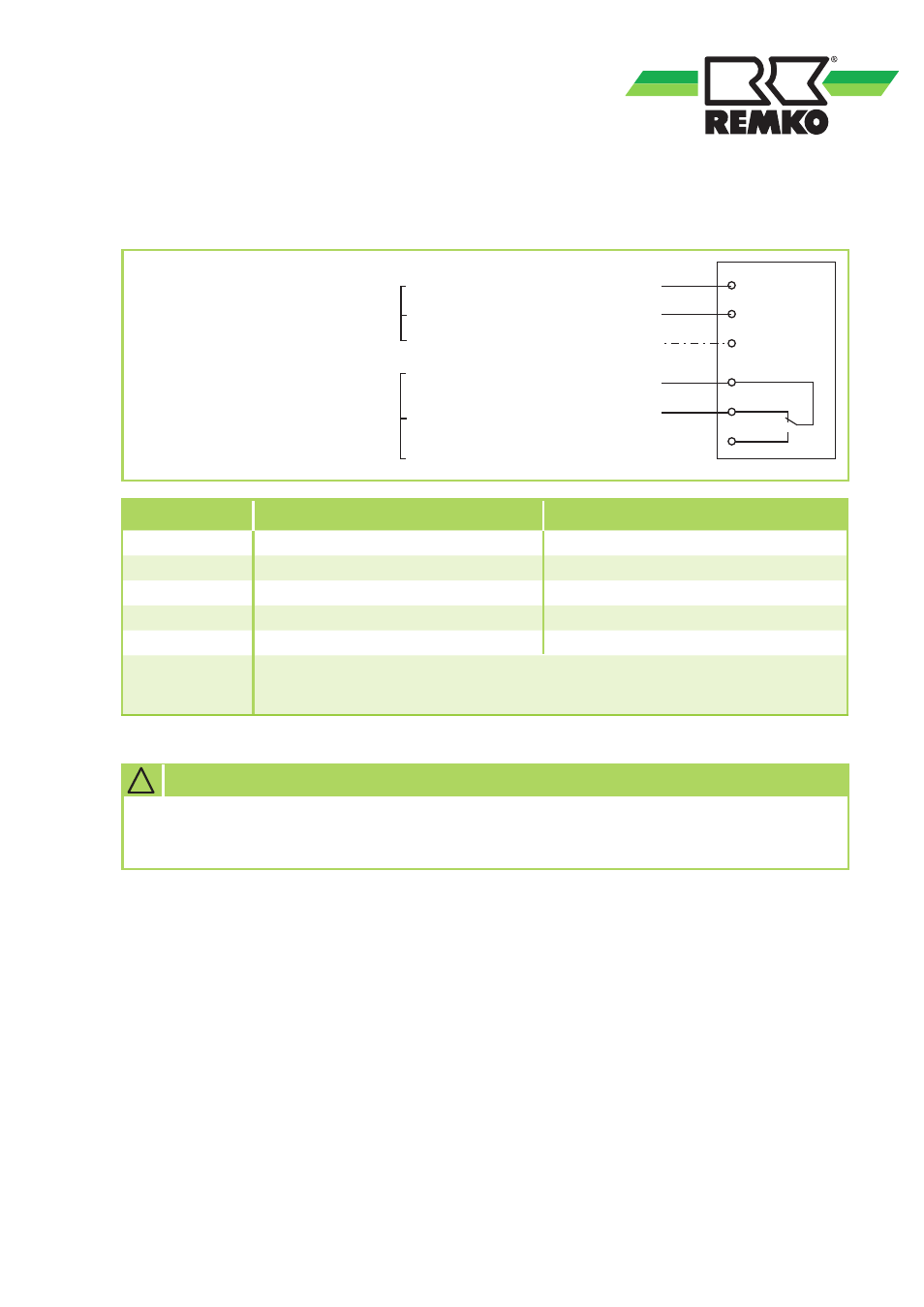

Elektrisches Anschlussschema
Anschluss KP 8
KP 8
PE: Schutzleiter (grün/gelb)
N: Neutralleiter (blau)
L: Außenleiter (braun)
Spannungsversorgung 230 V,1~,50 Hz
N
PE
L
Bei verwendung der Störkontakte sind nicht genutze Kabelenden
Fachgerecht zu isolieren (Lüsterklemmen).
!
ACHTUNG
NC
C
NO
Wechslerkontakt, siehe Tabelle 1
NC: Öffnerkontakt (weiß)
Anschluss siehe Tab. 1, Spalte 2
C: Gemeinsamer Kontakt (schwarz)
Anschluss siehe Tab. 1, Spalte 3
NO: Schließerkontakt (violett)
Anschluss Störmeldeeinrichtung
Innengerät Anschluss an NC (weiß) Anschluss an C (schwarz)
RXW Steuerleiter, Kontakt 3 am IT Steuerleiter, Kontakt 3 am AT
RVT Steuerleiter, Kontakt S am IT Steuerleiter, Kontakt S am AT
MXW Steuerleiter, Kontakt S am IT Steuerleiter, Kontakt S am AT
ML...DC Steuerleiter, Kontakt S am IT Steuerleiter, Kontakt S am AT
RXT Außenleiter, Eingang L am IT *)
MVW
Platinenkontakt CN 19 (WATER) in der Mitte trennen und
die Pumpen Kontakte NC (weiß) sowie Kontakt
C (schwarz) anschließen.
*) variiert, je nachdem woher die Spannungsversorgung 230V, 1~, 50Hz bezogen wird!
