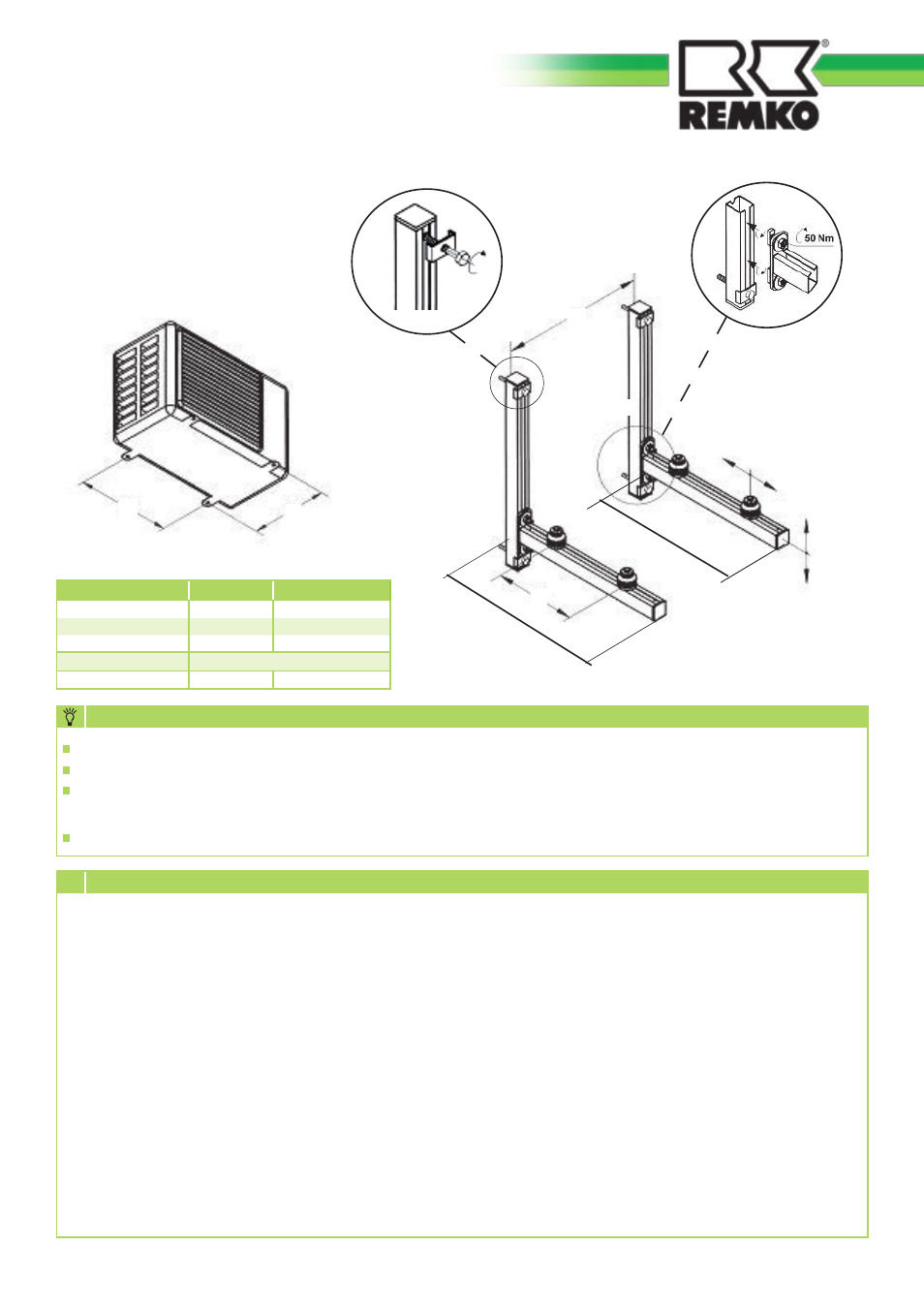

Wandkonsole TYP WKM 480 / 560
HINWEIS
Lieferumfang:
1. 2x Wandschiene
2. 2x Ausleger
3. 4x Schwingungsdämpfer mit
Muttern
4. 4x Blechwinkel
5. 4x Hammerkopfschrauben
D
B
Ausgabe D-V03
Wählen Sie das Befestigungsmaterial entsprechend der Wandbeschaffenheit aus!
Installieren Sie die Wandkonsole nur an statisch zulässigen Gebäudeteilen.
Stellen Sie sicher, das sich im Bereich der Bohrungen für die Dübel keine Versorgungsleitungen in der Wand
befinden.
Die Wandkonsole muss so befestigt werden, dass sie das Gewicht des Gerätes tragen kann.
1. Richten Sie die die beiden Wandschienen im Abstand der Befestigungsfüße des Außenteils in glei
cher Höhe an der Wand aus (Maß D).
2. Markieren Sie die Positionen der Bohrungen für die Dübellöcher der Wandschienen.
3. Bohren Sie die Löcher und befestigen Sie die Wandschienen mit den entsprechenden Dübeln, den
Befestigungsschrauben und den Blechwinkeln an der Wand (siehe Zeichnung).
4. Richten Sie die Wandschienen aus und korrigieren Sie eventuelle Unebenheiten der Wand , so das
die Wandschienen waagerecht hängen. Schrauben Sie die Wandschienen fest an und überprüfen
alles auf festen Sitz.
5. Montieren Sie die Ausleger mit den mitgelieferten Hammerkopfschrauben an den Wandschienen
(siehe Zeichnung).
6. Richten Sie die Ausleger so aus, dass sie in waagerechter Position sind bevor sie befestigt werden.
7. Montieren Sie die Schwingungsdämpfer im Abstand der Befestigungsfüße des Außenteile (Maß T)
auf die Ausleger wie in der Technischen Zeichnung gezeigt. Die Schrauben lassen sich leicht in der
Schiene verschieben.
8. Positionieren Sie das Außenteil auf den Schwingungsdämpfern und schrauben Sie es mit den mit
gelieferten Muttern fest.
MoNtagE
WKM 480 WKM 560
Maß a 480 560
Maß B 520 520
Maß C 520 600
max. gewicht 150 kg
EDV.Nr. 1613171 1613176
A
C
D
T
T
