Projekt : Konsolenset mit zusätzlicher Stützstrebe
Zeichnungs-Nr.: AT09B9554-11 Blatt 1
VMA : Nahler
MPC-Schienenkonsole 38/40,
Länge: 560 mm, verzinkt,
MPC-Stützstrebe für Profile 38/40-40/120,
Länge: 440 mm, verzinkt
MPC-Systemschiene 38/40,
Länge: 520 mm, verzinkt
Alle Angaben sind am Bau zu prüfen !
Datei: AT09B9554-11.mtp MPDesigner Version 9.5.0(c75)

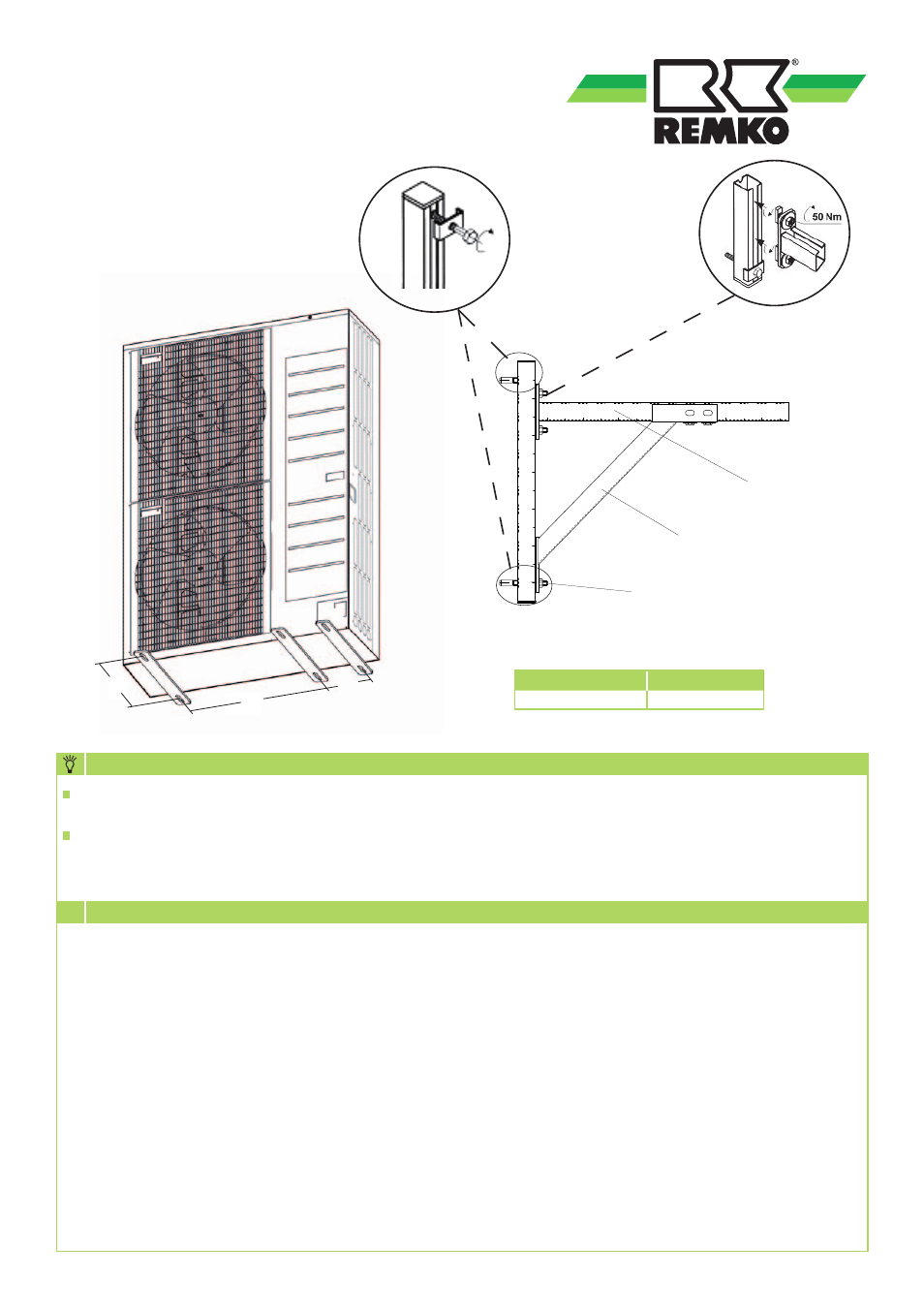

Wandkonsole Typ WKM 800 Plus
HINWEIS
Lieferumfang:
1. 3x Wandschiene
2. 3x Ausleger
3. 9x Verschlusskappe
4. 6x Schwingungsdämpfer mit
Mutter und Unterlegscheibe
5. 6x Blechwinkel
6. 6x Hammerkopfschrauben
7. 3x Querstrebe 45°
Ausgabe D-D11
Wählen Sie das Befestigungsmaterial entsprechend der Wandbeschaffenheit aus!
Installieren Sie die Wandkonsole nur an statisch zulässigen Gebäudeteilen.
Stellen Sie sicher, das sich im Bereich der Bohrungen für die Dübel keine Versorgungsleitungen in der Wand
befinden.
Die Wandkonsole muss so befestigt werden, dass sie das Gewicht des Gerätes tragen kann.
1. Richten Sie die die beiden Wandschienen im Abstand der Befestigungsfüße (Maß A und B) des Außenteils in glei-
cher Höhe an der Wand aus.
2. Markieren Sie die Positionen der Bohrungen für die Dübellöcher der Wandschienen.
3. Bohren Sie die Löcher und befestigen Sie die Wandschienen mit den entsprechenden Dübeln, den
Befestigungsschrauben und den Blechwinkeln an der Wand (siehe Zeichnung).
4. Richten Sie die Wandschienen aus und korrigieren Sie eventuelle Unebenheiten der Wand , sodass
die Wandschienen waagerecht hängen. Schrauben Sie die Wandschienen fest an und überprüfen Sie
alles auf festen Sitz.
5. Montieren Sie die Ausleger mit den mitgelieferten Hammerkopfschrauben am oberen Teil der Wand-
schienen (siehe Zeichnung).
6. Richten Sie die Ausleger so aus, dass sie in waagerechter Position sind bevor sie befestigt werden.
7. Montieren Sie die Querstreben zwischen Wandschiene und Ausleger (siehe Zeichnung).
8. Montieren Sie die Schwingungsdämpfer im Abstand der Befestigungsfüße des Außenteile (Maß C)
auf die Ausleger wie in der Technischen Zeichnung gezeigt. Die Schrauben lassen sich leicht in der
Schiene verschieben.
9. Positionieren Sie das Außenteil auf den Schwingungsdämpfern und schrauben Sie es mit den mit-
gelieferten Muttern fest.
MONTAGE
WKM 800 Plus
max. Gewicht 200 kg
C
Quersterbe 45°
Ausleger 800 mm
Wandschiene 560 mm
A
B
