Werksseitig Einstellung:
Jumper (JP) 2 = 1-2
Jumper (JP) 3 = 2-3

Eine Veränderung der werksseiti-

gen Jumper-Einstellung ist nur

im spannungsfreien Zustand

durchzuführen!

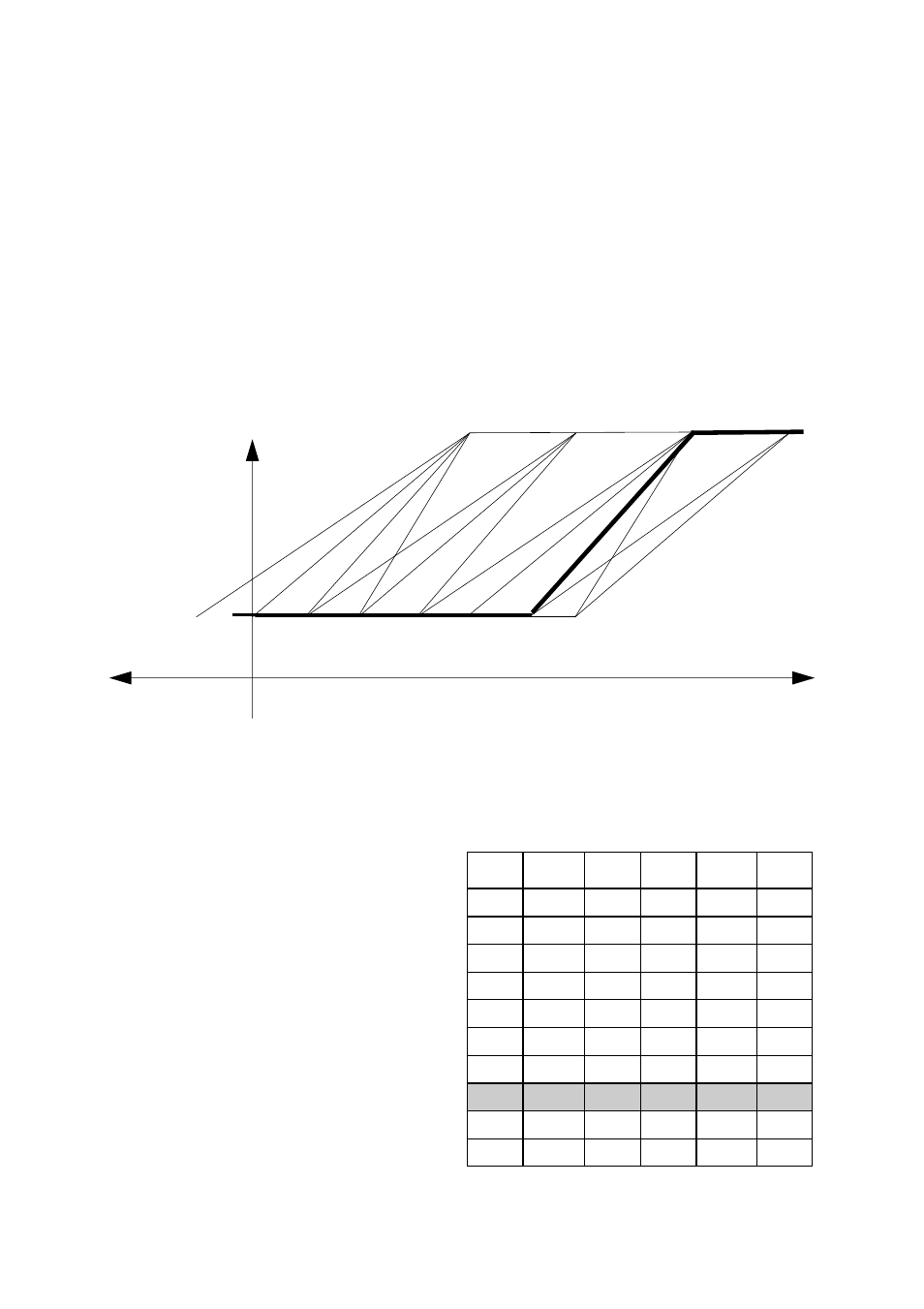

Funktionsweise

Die Winterregelung WR4 (WTT04) für REMKO Einkreisgeräte dient der Drehzahl-
regulierung des Ventilatormotors von Singlesplit Außenteilen.
Die Regelung besteht aus einer Regelungsplatine in einem Gehäuse und einem
Temperatursensor. Der Sensor erfasst die Rohrtemperatur am Austritt des
Verflüssigers (Flüssigkeitstemperatur). Die Regelungsplatine regelt, in Abhängig-
keit der durch zwei Jumper (JP) eingestellten Regelungshysterese, die Aus-
gangsspannung für den Ventilator.

VmD (EPB) = Ventilatormaximal-Drehzahl
VmD
ist die maximale Ventilatordrehzahl des Lüfters. Sie wird auch als
Effektives Proportional Band (EPB) bezeichnet.

StV = Ventilatorminimal-Drehzahl

StV (NVT) ist eine durch die Bauart
bedingte Temperaturdifferenz, bei
deren Unterschreitung der Ventilator
eine ca. 30% Mindestspannung be-
kommt.

VmD

(EPB)

StV

(NVT)

JP1

JP2

JP3

JP4

20

15

2-3

1-2

20

20

2-3

1-2

20

25

2-3

1-2

30

10

1-2

2-3

30

20

2-3

1-2

30

25

2-3

1-2

40

10

1-2

2-3

40

15

1-2

2-3

40

25

2-3

1-2

50

10

1-2

2-3

3

30 %

(60-70V)

100 %

(230 V)

5

10

15

20

25

30

35

40

45

50

0

-5

Temperatur (°C)

Ausgangsspannung

VmD 20

VmD 30

VmD 40

VmD 50

StV 10

StV 15

StV 20

StV 25

Beim Einschalten der Regelung läuft der Lüfter für 3 Min. mit voller
Drehzahl, bevor er in den Regelbetrieb geht.
