REMKO MAW-1 - Handbuch (Seite 16)

7.3 Elektrisches Anschlussschema
Kabelfernbedienung
Anschlussschema
2
1
C D A B
3

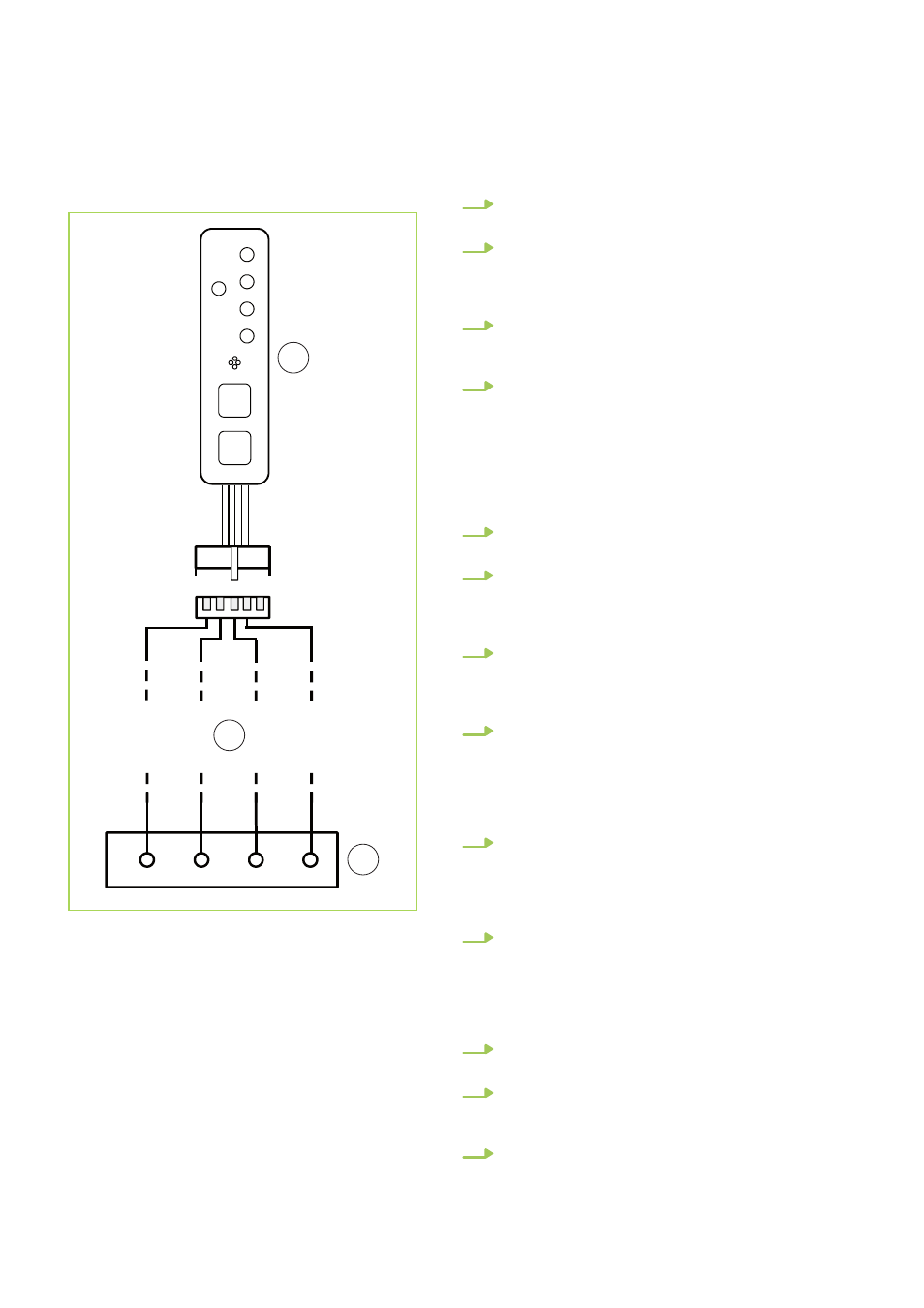

Abb. 20: Elektrisches Anschlussschema Kabelfern-
bedienung
1: Kabelfernbedienung
2: Display Board an MAW 1
3: Bauseitige Verlängerung durch
vieradriges Kabel (max. 15m)
Farb-
code
Kabelfernbedienung
A: Blau
B: Grau
C: Rot
D: Schwarz
8 Inbetriebnahme
Inbetriebnahme und Funktionstest
1. Nehmen Sie die Verschlußkappen von den
Ventilen.
2. Beginnen Sie die Inbetriebnahme, indem Sie
die Absperrventile des Außenteiles kurzzeitig
öffnen, bis das Manometer einen Druck von
ca. 2 bar anzeigt.
3. Überprüfen Sie die Dichtigkeit aller erstellten
Verbindungen mit Lecksuchspray und geeig-
neten Lecksuchgeräten.
4. Haben Sie keine Leckagen festgestellt,
öffnen Sie die Absperrventile durch Drehen,
entgegen dem Uhrzeigersinn, mit einem
Sechskantschlüssel bis zum Anschlag. Sind
Undichtigkeiten festgestellt worden, ist die
fehlerhafte Verbindung neu zu erstellen. Eine
erneute Vakuumerstellung und Trocknung ist
zwingend erforderlich.
5. Schalten Sie den bauseitigen Hauptschalter
bzw. die Sicherung ein.
6. Es beginnt die automatische Adressierung,
dies wird durch "FE" auf dem Display ersicht-
lich. Warten Sie solange, bis "FE" erlischt.
Die Adressierung ist nun abgeschlossen.
7. Schalten Sie das Gerät über die Fernbedie-
nung ein und wählen Sie den Kühlmodus,
maximale Ventilatordrehzahl und niedrigste
Solltemperatur.
8. Messen Sie die Überhitzung, Außen-, Innen-,
Austritts- und Verdampfungstemperaturen ,
tragen diese in das Inbetriebnahmeprotokoll
ein und überprüfen alle Regel-, Steuer- und
Sicherheitseinrichtungen auf Funktion und
korrekte Einstellung.
9. Überprüfen Sie die Gerätesteuerung mit den
im Kapitel „Bedienung“ beschriebenen Funk-
tionen. Timer, Temperatureinstellung, Venti-
latorgeschwindigkeiten und das Umschalten
in den Lüftungs- bzw. Entfeuchtungsmodus.
10. Prüfen Sie die Funktion der Kondensatlei-
tung, indem Sie in die Kondensatwanne des-
tilliertes Wasser gießen. Es empfiehlt sich
hierzu eine Schnabelflasche zu verwenden,
die das Wasser in die Kondensatwanne ein-
leiten kann.
11. Schalten Sie das Innengerät in den Heiz-
modus.
12. Prüfen Sie während des Testlaufes alle zuvor
beschriebenden Sicherheitseinrichtungen auf
Funktion.
13. Tragen Sie die Meßdaten in das Inbetrieb-
nahmeprotokoll ein und weisen Sie den
Betreiber in die Anlage ein.
REMKO MAW 1
16
