Installation
1. Schalten Sie die Spannungsversor-
gung frei.
2. Öffnen Sie ggf. die Verkleidung des
Gerätes.
3. Demontieren Sie die Kondensat-
wanne.
4. Setzen Sie den Heizwiderstand nur
mit entsprechender Schutzkleidung
entsprechend der Zeichnung in das
Gerät ein.
5. Befestigen Sie den Heizwiderstand
mit den beiliegenden Schrauben am
Kühlregister.
Die Verwendung von Heizregisters
und Heizwiderstand ist nicht
möglich!
6. Montieren Sie das Schaltrelais und
die Klemmleiste und verbinden es
entsprechend dem elektrischen
Schaltschema.
7. Montieren Sie die Kondensatwanne.
Heizelement
Sicherheitsthermostat 1 Relais
Sicherheitsthermostat 2

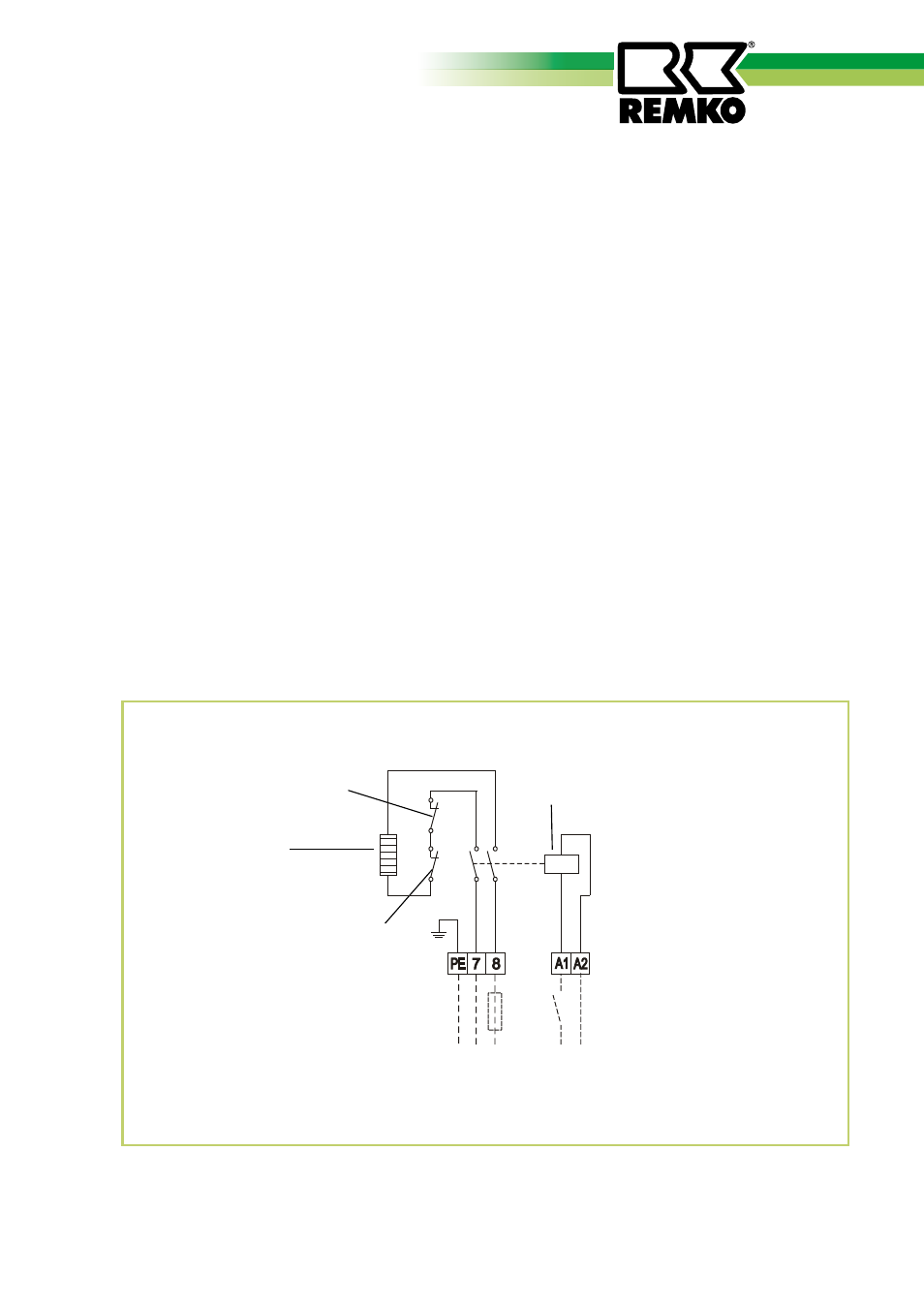

Elektrisches Schaltschema
HW 1.1 bis HW 1.6 für KWK 100-800
Spannungs-
versorgung
230V / 50Hz
L1,N,PE
Ansteuerung Betrieb
Heizwiderstand
230V / 50Hz
