Ist keine Anzeige im Display der
Kabel-Fernbedienung zu sehen,
ist die Polarität des elektrischen
Anschlusses zu ändern.
HINWEIS

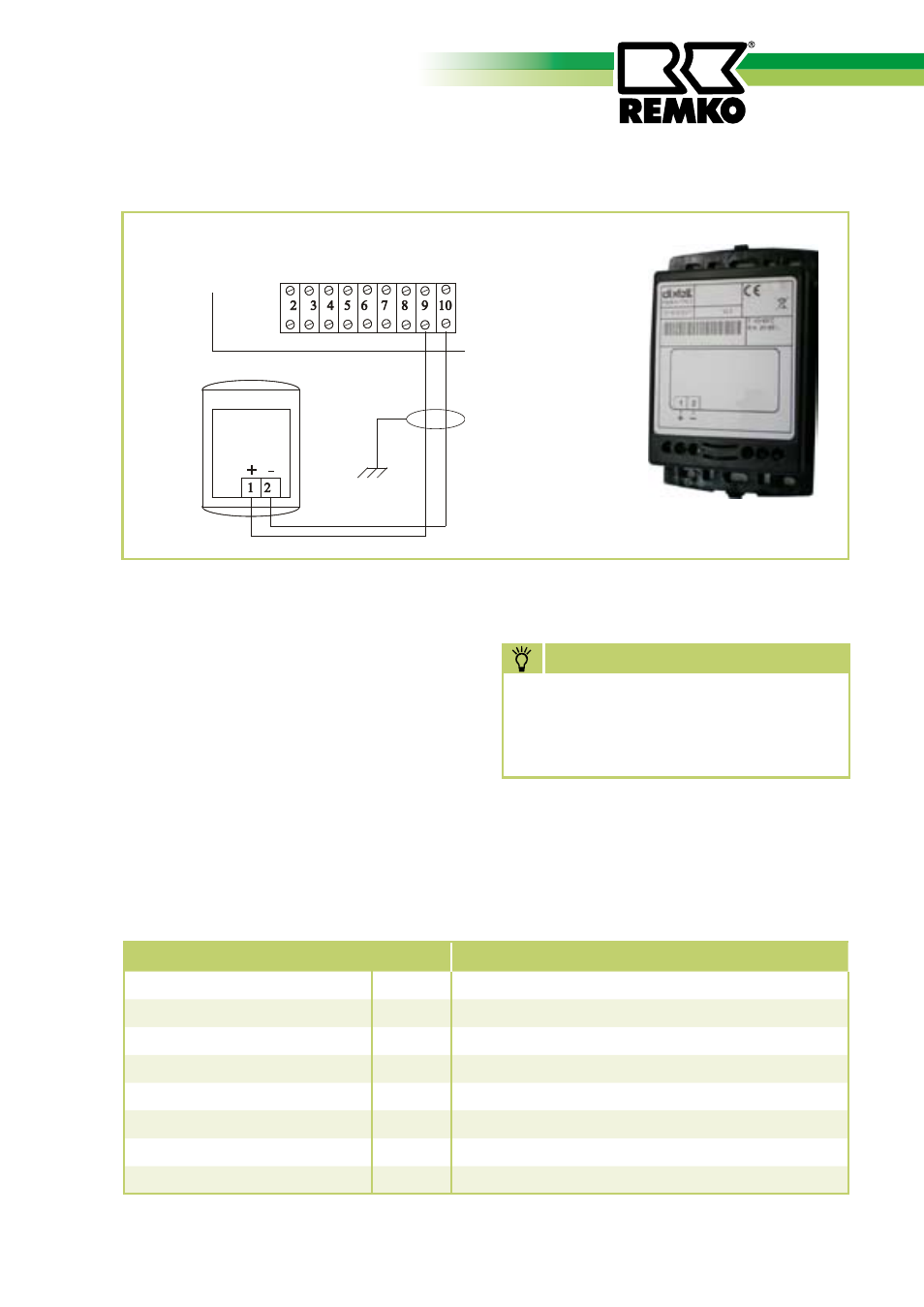

Elektrisches Schaltschema
KF1 für KWL 130 bis 780
abgeschirmte
Verbindungsleitung
max. Länge 50m
Klemmleiste im KWL
Technische Daten
Inbetriebnahme
1. Schalten Sie den Kaltwasser-Erzeuger
ein.
Die Kabel-Fernbedienung ist aktiv.
2. Kontrollieren Sie alle Tastenfunktionen.
Die Anzeige der Kabel-Fernbedienung
verändert sich entsprechend.
3. Montieren Sie alle demontierten Teile.
4. Weisen Sie den Betreiber in die
Funktion ein.
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
Kabel-FB
Rückansicht
Baureihe
KF 1
Betriebsweise
Kabel-Fernbedienung für KWL 130 bis 780
Arbeitsbereich
°C/r.F.
+10 bis +40 / 30 bis 80%
Lagerungsbereich
°C/r.F.
-10 bis +60 / 20 bis 85%
Spannungsversorgung
V/Hz
12; 24 / 50
Schutzart
IP
40
Abmessungen H/B/T
mm
100 / 64 / 24
Gewicht
kg
0,2
EDV-Nr.
1655120
