10
REMKO KF

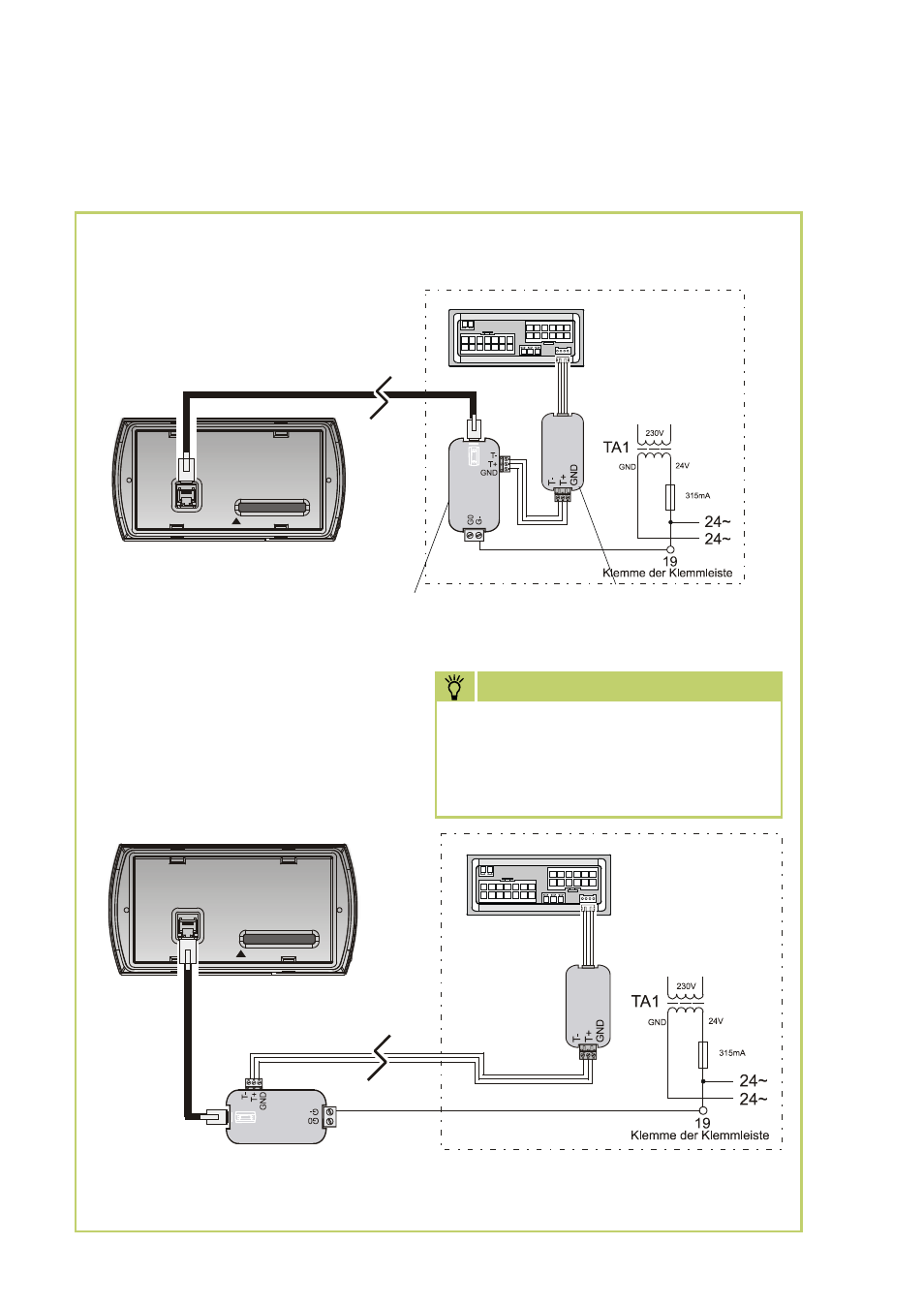

Elektrisches Schaltschema
KF 3 für RVS 60H-150H
Installationsvariante 1 (empfohlen)
KF 3 für RVS 60H-150H
Installationsvariante 2 (alternativ)
Regler µC
2
SE
Serie RVS...H
Regler µC
2
SE
Serie RVS...H
Schnittstelle
RS 485
MCH2004850
/ 20
/ 20
Schnittstelle
RS 485
MCH2004850
Schnittstelle
RJ 12
98C556C006
Schnittstelle RJ 12
98C556C006
Bedienteil der
Kabel-Fernbedienung
Bedienteil der
Kabel-Fernbedienung
Transformator
Serie RVS...H
Transformator
Serie RVS...H
max. 40m
max. 100m
Der Anschluss „Klemme an der
Klemmleiste“ kann je nach Gerä-
teausführung zwischen Klemme 19
und 20 variieren.
HINWEIS
