Seite 3: Beschreibung, Gewährleistung
3
Installation
1. Entfernen Sie das Gehäuse des Ge-
rätes.
2. Befestigen Sie den Sockel an der Ver-
kleidung und die Standkonsolen am
unteren Gehäuseteil.
Achten Sie darauf, dass ein Freiraum
von 130/142 mm unterhalb des
Gerätes eingehalten wird.
3. Montieren Sie das Gerät und alle
Komponenten.
4. Setzen Sie die Verkleidung auf das
Gerät.
Technische Daten
Baureihe
LS 1.1 LS 1.2 LS 1.3 LS 1.4 LS 1.5 LS 1.6
Betriebsweise
Lufteintrittssockel für KWK
100
200
300
400
450/600 700/800
Abmessungen Höhe mm
130
130
130
130
142
142
Gitter Breite
mm
489
639
789
939
1239
1539
Gewicht
kg
0,3
0,3
0,4
0,5
0,6
0,7
Serienfarbton
ähnlich RAL 9016
EDV-Nr.
1662130 1662131 1662132 1662133 1662134 1662135
Der Lufteintrittssockel dient der op-
tischen Verkleidung bei den Geräten
KWK 100-800 im unteren Lufteintritts-
bereich. Die von unten in das Gerät
verlegten Rohrleitungen können so
„unsichtbar“ gemacht werden.
Eine nachträgliche Montage ist ebenfalls
möglich.
Montageanweisung für
das Fachpersonal
■
Kontrollieren Sie den Verpackungs-
inhalt auf Vollständigkeit und das
Gerät auf sichtbare Transportschä-
den. Melden Sie eventuelle Mängel
umgehend Ihrem Vertragspartner.
Die Installation darf nur durch
autorisiertes Fachpersonal
vorgenommen werden.
HINWEIS
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
Beschreibung
Die Gewährleistungsbedingungen sind in
den „Allgemeinen Geschäfts- und Liefer-
bedingungen“ aufgeführt.
Wenden Sie sich bitte erst an Ihren
direkten Vertragspartner.
Gewährleistung
2 Stck
Standbleche
3 Stck
Verkleidungsbleche
1 Set
Befestigungsschrauben
Lieferumfang

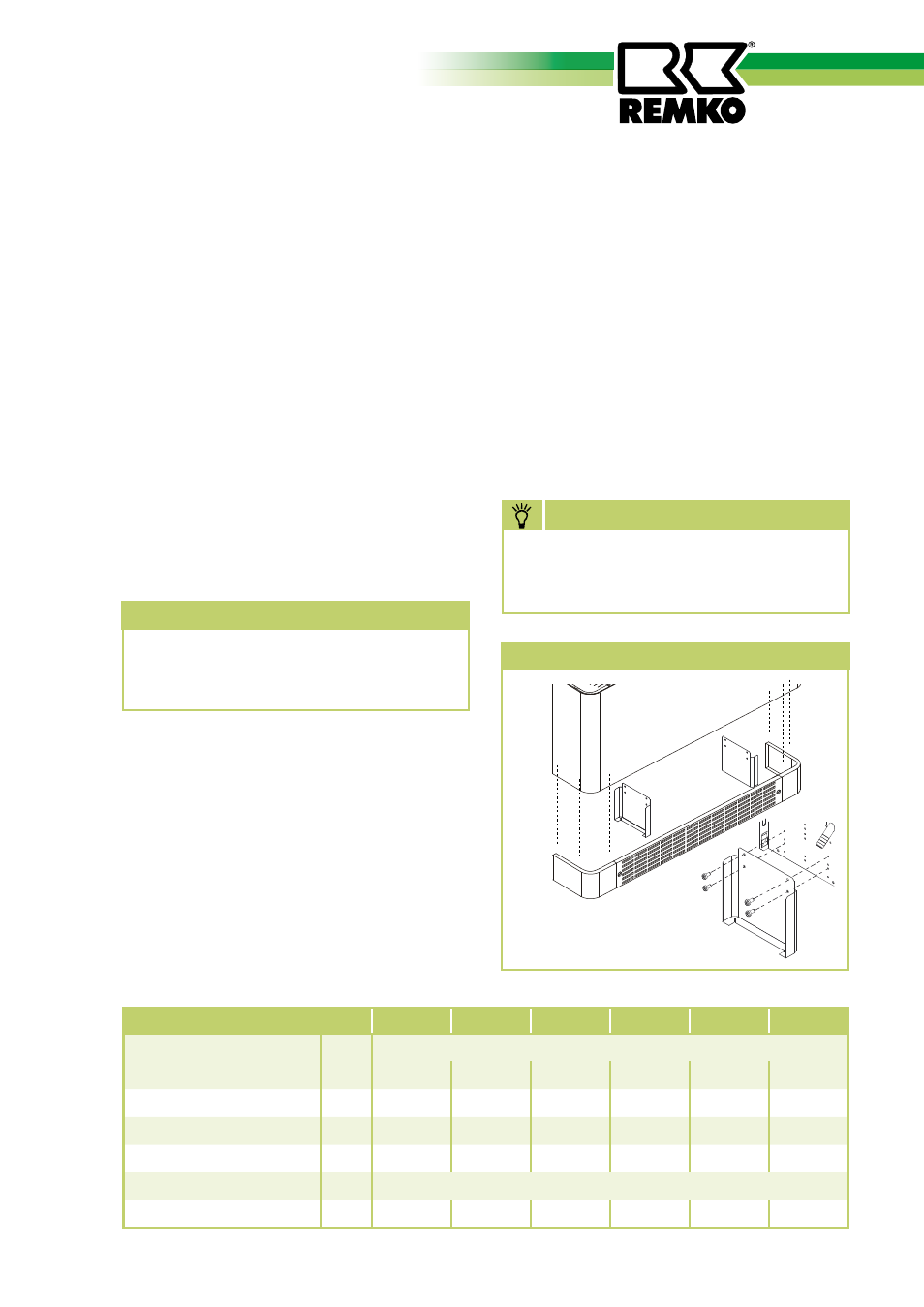

Montage Standfüße
