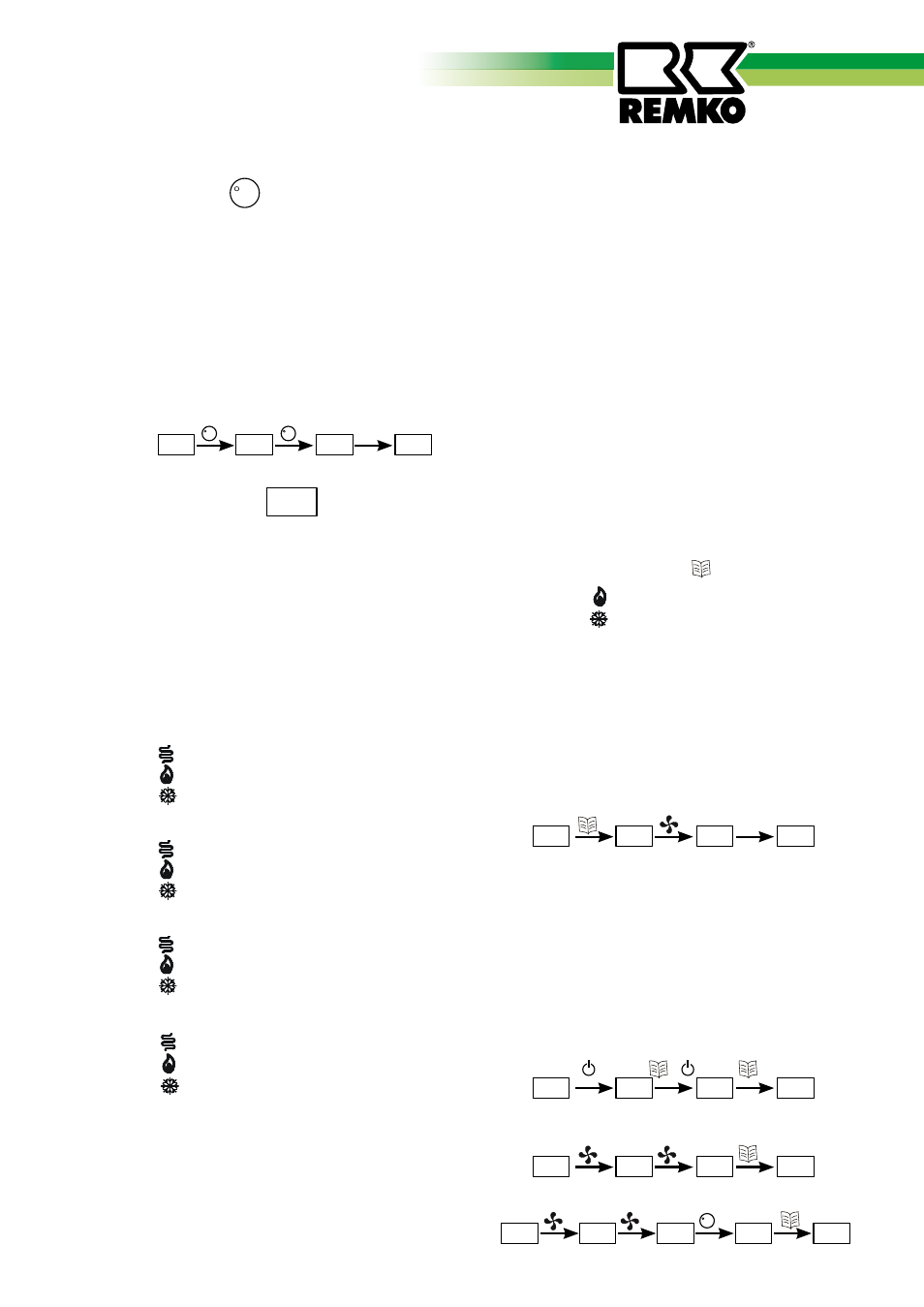

7
Einstellrad
Mit dem Einstellrad kann die gewünsch-
te Solltemperatur eingestellt werden. Bei
Betätigen des Einstellrades wechselt die
Displayanzeige sofort auf die aktuelle
Solltemperatur und es wird die neu ein-
gestellt Temperatur angezeigt. Danach
kehrt das Display wieder zur aktuellen
Raumtemperatur zurück.
Situationen gesperrt sein:
1.) Die Funktion Frostschutz P16 sperrt
den Ventilator
2.) Der Fensterkontakt sperrt die
Regelung
3.) Die Stillstandszeit P31 blockiert den
Kompressor
4.) Das Servo-Ventil wird neu
synchronisiert
5.) Das Ventil ist gesperrt bis das zweite
Servo-Ventil geschlossen ist
Betriebsmodusumschaltung Heizen/Kühlen
Die Auswahl des Betriebsmodus Kühlen
(Sommer) oder Heizen (Winter) erfolgt
durch die Menü-Taste :
HEA Heizmodus (Winter)
COO Kühlmodus (Sommer)
Durch Druck auf eine anderen Taste wird
das Auswahlmenü verlassen und die aus-
gewählte Einstellung gespeichert.
Bei einer Programmierung mit automati-
scher oder zentraler Kühlen-Heizen-Um-
schaltung ist der Zugang zum Auswahl-
menü gesperrt.
Anzeigedisplay
Der Regler ist mit einem dreistelligen
LCD-Display zur Anzeige von Tempe-
raturen, Ventilatorstufe, Aktivierung
der Kühl- oder Heizventile oder einem
elektrischen Heizelement.
Je nach Anlagenauswahl können fol-
gende Symbole eine Aktivierung der
Ventilausgänge angezeigen:
Zweileiter-System
immer ausgeschaltet
Heizung, Ventil offen
Kühlung, Ventil offen
Vierleiter-System
immer ausgeschaltet
Heizung, Ventil offen
Kühlung, Ventil offen
System mit Heizwiderstand
aktiviertes Heizelement
Heizung, Ventil offen
Kühlung, Ventil offen
Wärmepumpensysteme
aktivierter Kompressor
Umkehrventil Heizen
Umkehrventil Kühlen
Die blinkenden Symbole beschreiben
das der entsprechende Ausgang aktiviert
sein sollte, aber vorübergehend durch
eine andere Funktion gesperrt ist. Die
Ausgänge können z.B. in den folgenden
23.4
24.4
24.4
HEA
C00
2 Sek.
<2 Sek.
auto
24.4
22.0
24,4
23,0
drehen
drehen
auto
Zugang zur Programmierebene
Der Zugang zur Programmierebene kann
durch die Einstellung eines Fachmanns
gesperrt sein (Anzeige JP3). Vergleichen
Sie auch Kapitel „Parameterübersicht“.
Programmierebene öffnen
Parameter öffnen und Werte ändern
p01
p02
2
1
>2 Sek.
<2 Sek.
<2 Sek.
p12
20,0
P13
23,4
10,0
<2 Sek.
<2 Sek.
<2 Sek.
drehen
20.8
p01
Con
>2 Sek.
<2 Sek.
<2 Sek.
+
