6
REMKO SR

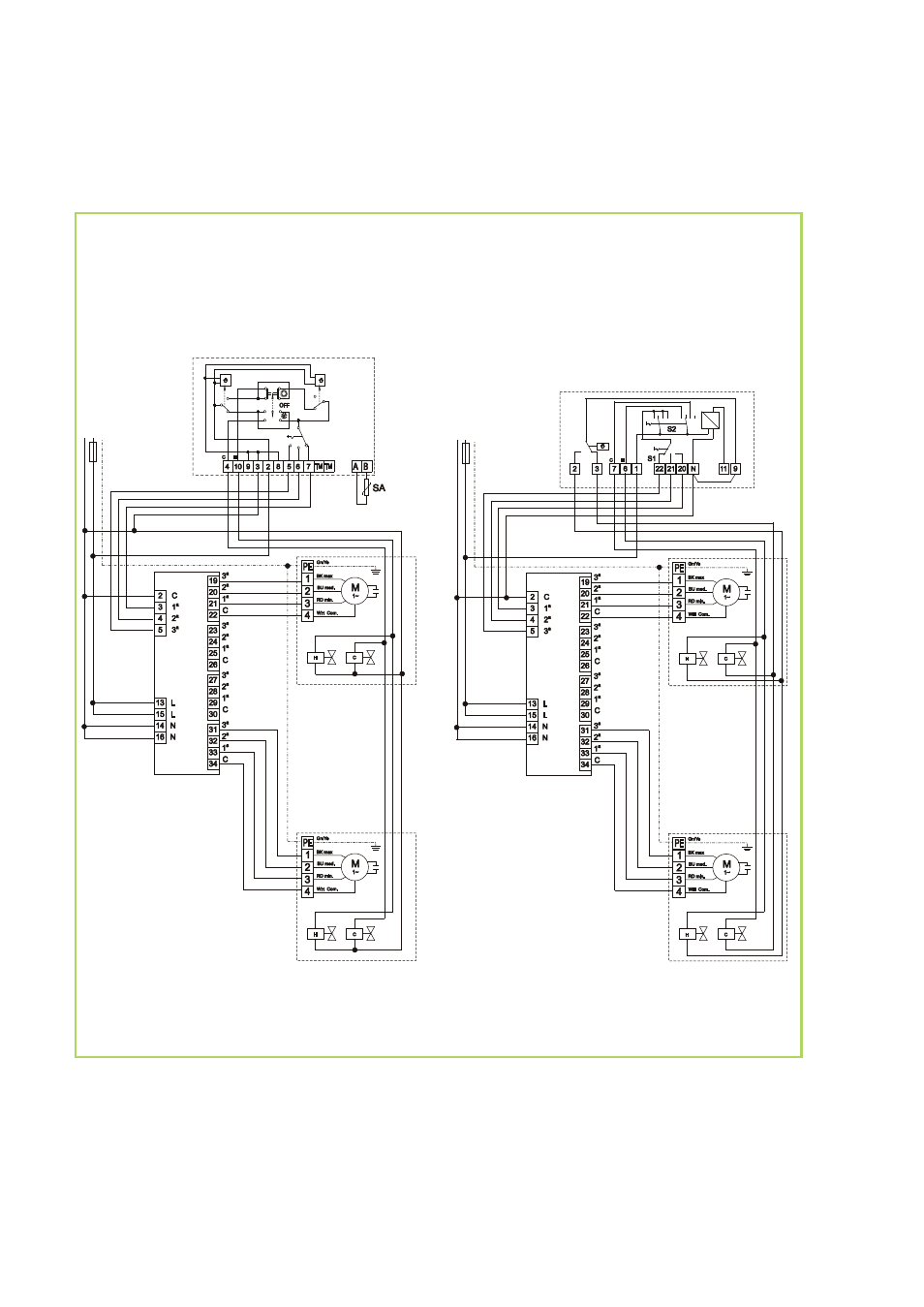

Elektrisches Schaltschema
SR 1 mit Raumtemperatur-Regelung,
einbaubar für KWK (ZW)
Schalt
relais
Schalt
relais
Spannungs-
versorgung
L,N,PE
230V, 50Hz
Spannungs-
versorgung
L,N,PE
230V, 50Hz
Raumtemperatur-Regelung
C = Kühlen
H = Heizen
Anschluss
Gerät 2+3
Anschluss
Gerät 2+3
Gerät 4
Gerät 4
Gerät 1
Gerät 1
Raumtemperatur-Regelung
1611395
SR 1 mit Raumtemperatur-Regelung,
Aufputzmontage für KWK (ZW)
