Seite 7
7

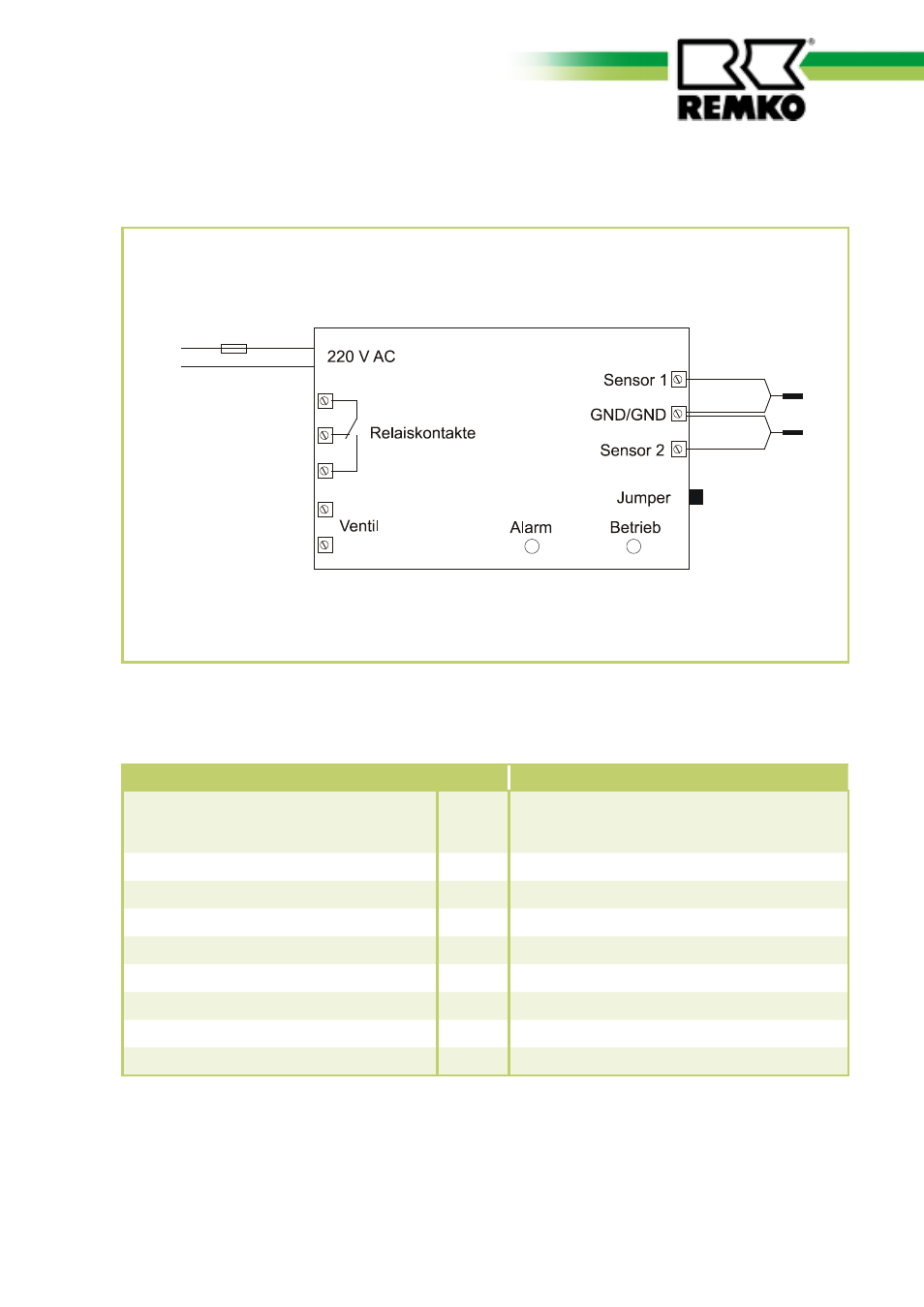

Elektrisches Schaltschema
SB 1
Spannungsversorgung
230V, 50Hz, L, N
Sensor Lufteintritt
Sensor Luftaustritt
Jumper für
Aktivierung Über-
temperatur 28°C
bei gestecktem
Jumper
rote LED
Störung/
Alarm
grüne LED
Spannung
vorhanden
Potentialfreie
Störmeldekontakte
max. 230V, 1A
L
N
Eingang 230V
(Paralellanschluss)
vom Ventilkopf der
Ventilbaugruppe
(KW-Innengeräte) oder
Schützspule Kompressorschütz
(Splitgeräte)
Technische Daten
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
Baureihe
SB 1
Betriebsweise
Störmeldebaustein für
Splitklimageräte (Non-Inverter) und
Kaltwasser-Innengeräte
Arbeitsbereich
°C/r.F.
+5 bis +40 / 30 bis 80%
Lagerungsbereich
°C/r.F.
+2 bis +50 / 20 bis 80%
Einstellung Differenztemperatur
K
2 bis 10
Spannungsversorgung Kühlbetrieb
V
230 ~
Elektr. Kontaktbelastung, max.
V/A
230/1
Abmessungen H/B/T
mm
50 / 72 / 30
Gewicht
kg
0,1
EDV-Nr.
1611506
