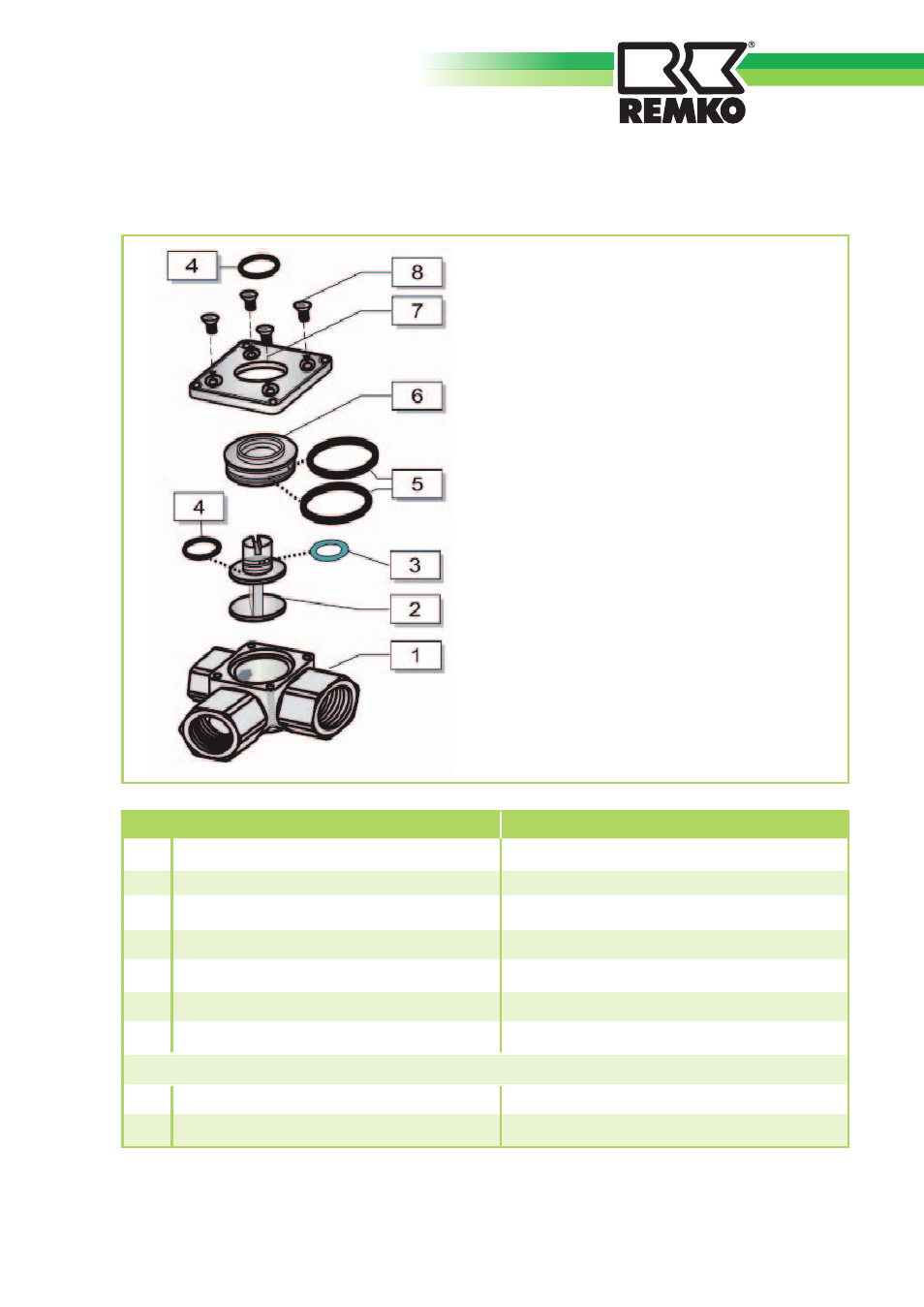

Explosionszeichnung und Ersatzteilliste

Nr

Bezeichnung

EDV-Nr.

1

Ventilkörper

1120270

2

Klappe mit Achse

1120271

3

O-Ring 8,73x1,78

1120272

4

O-Ring 11,91x2,62

1120273

5

O-Ring 23,3x2,4

1120274

6

Einsatz

1120275

7

Ventildeckel

1120276

ohne Abbildung

Stellantrieb

1120277

Anzeigeschild

1120278
