REMKO EWS 300 - Handbuch (Seite 14)

14
REMKO
FLANSCHEINBAUHEIZUNG
REMKO
FLANSCHEINBAUHEIZUNG

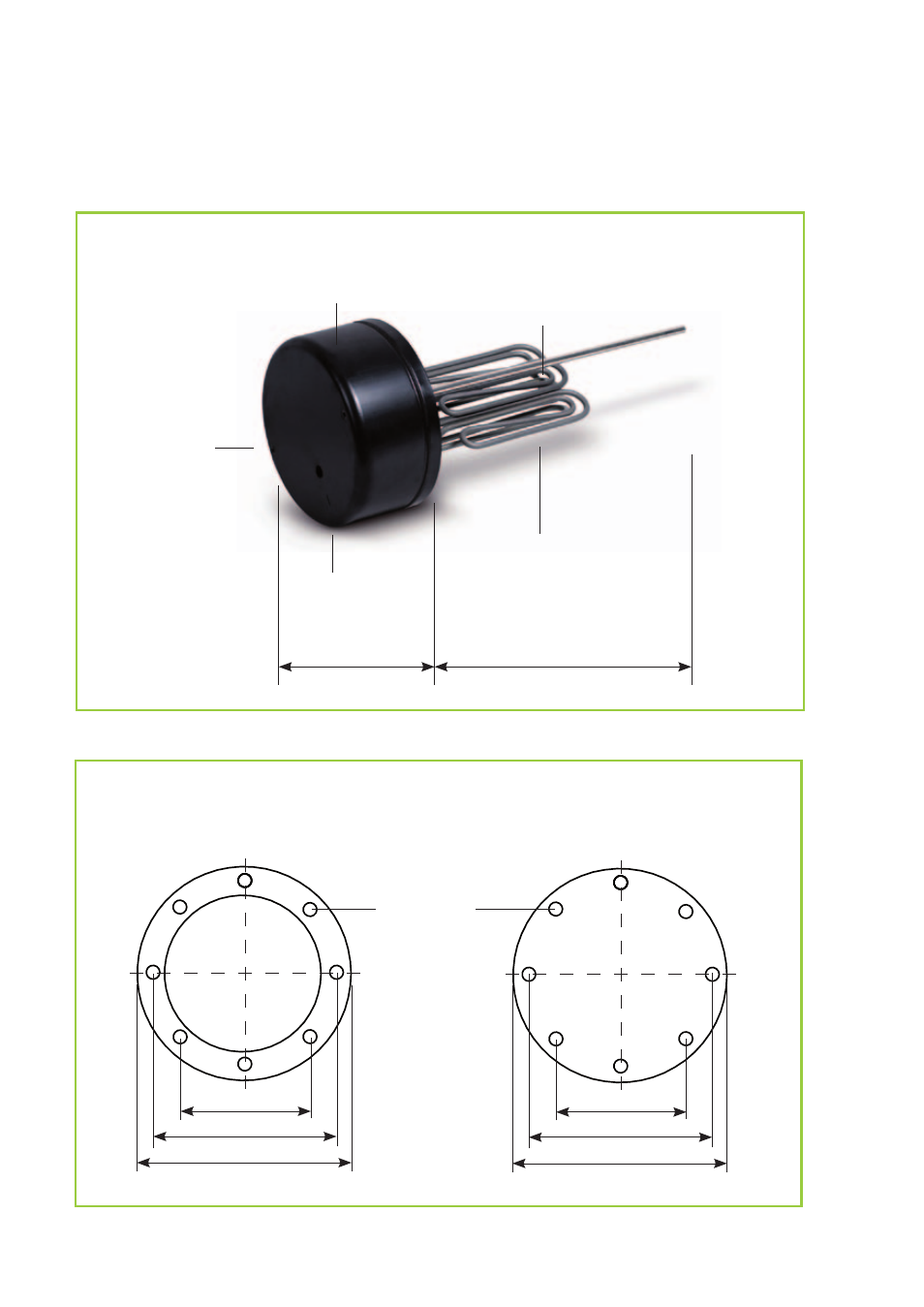

Gerätedarstellung
Flanscheinbauheizung für EWS 300
450
Schutzkappe
Fühlerschutzrohr des
Temperaturreglers
Reglerknebel
Netz-
anschluss
Rohrheizkörper
150
(Stufenlose Regelung
von 40°C bis ca. 85°C
sowie Frostschutzstel-
lung)
Flanschdichtung D180 Flanschdeckel D180
180
116
150
je 8 x Ø M12
180
116
150
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
Maßzeichnung Flanschdichtung und Flanschdeckel
