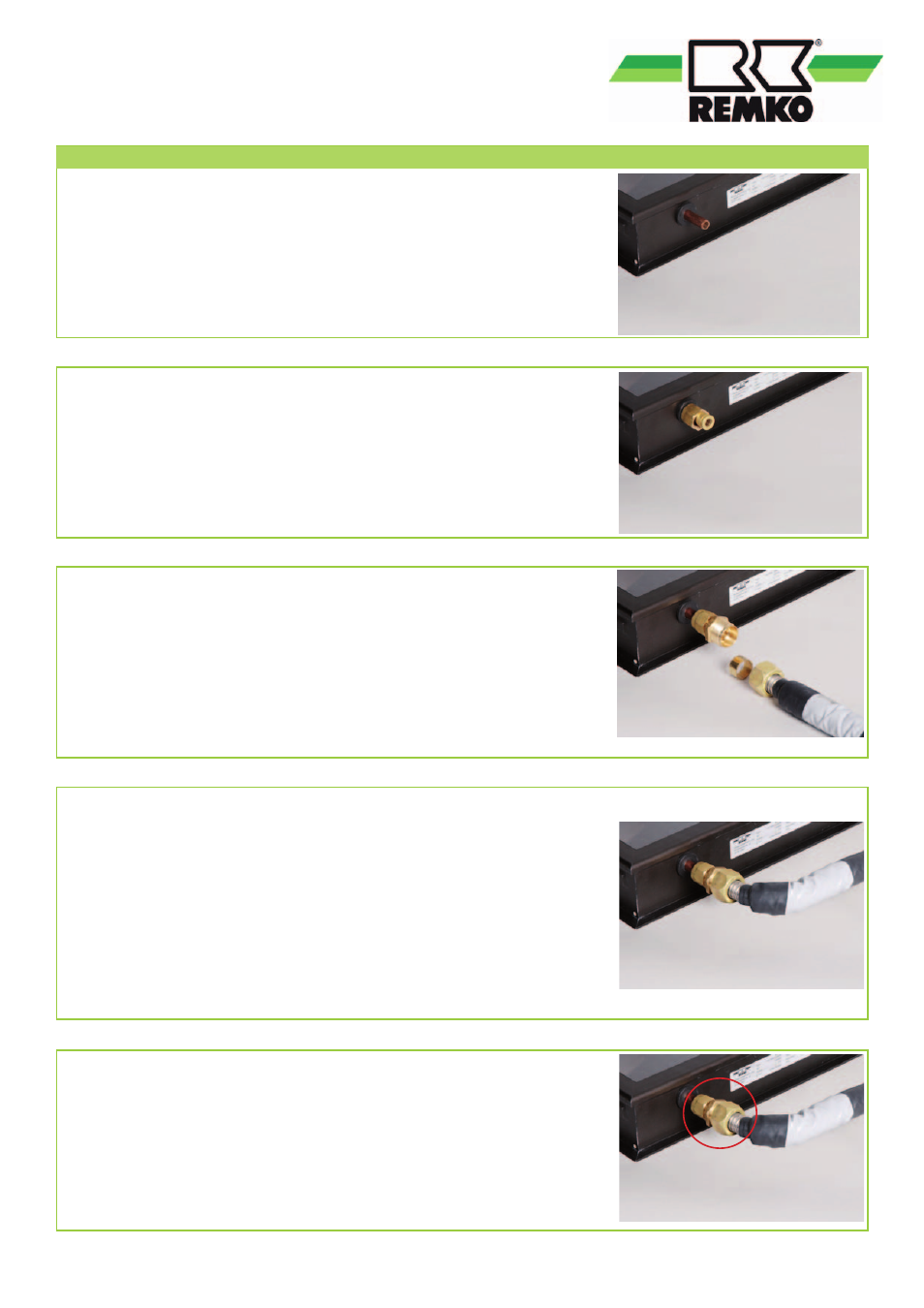

MONTAGE DER MONTAGEKUPPLUNG AN DEN SOLARKOLLEKTOR RSK 25
1. Richten Sie die Solarkollektoren auf den Montageschienen aus und
vergewissern Sie sich, dass diese entsprechend festen Halt haben.
Überprüfen Sie das 12mm Kupferrohr auf Schäden und glatte
Oberflächen.
2. Um den Übergang vom Kollektor auf das Wellrohr zu montieren stecken
Sie zuerst die Überwurfmutter der Montagekupplung und dann die Hülse
auf das Kupferrohr.
3. Schrauben Sie die Überwurfmutter fest. Beim Anziehen wird die Hülse
zusammengepresst, und es wird eine metallische Pressverbindung
hergestellt.
Achten Sie vor dem Anziehen auf einen korrekten Sitz.
ACHTUNG!
Die Hülse kann nach dem Anziehen nicht mehr gelöst und
wiederverwendet werden.
4. Um die Kupplung (2) vom Kollektor auf das Wellrohr zu montieren
stecken Sie zuerst die Überwurfmutter und dann die 22mm Hülse auf das
Wellrohr.
Schrauben Sie die Überwurfmutter auf das Passstück und ziehen Sie die
Überwurfmutter fest. Biegen Sie das Wellrohr vor dem Anschließen an
den Kollektor in die richtige Richtung. So verhindern Sie ein Verdrehen
des Kupferrohres vom Kollektor.
ACHTUNG!
Die Hülse kann nach dem Anziehen nicht mehr gelöst und
wiederverwendet werden.
Stand D-C09
5. Umwickeln Sie die Anschlüsse nach der Dichtheitsprüfung mit dem
mitgeliefertem Wickelfließ (6) und decken es mit einem entsprechenden
Isoliermaterial ab.
