REMKO
RIPPENROHRWÄRMETAUSCHER
9
6.
Dichten Sie das Einlegteil 14 mit
Überwurfmutter 17 und montiertem
Isolierclip 15 ein.
7.
Schrauben Sie das Einlegteil 14 plan
auf die Anschlussarmatur 6 bis hin zur
Kunststoffdurchführung 2.
8.
Stecken Sie die Isolierhülsen 4 in das
Einlegteil 14 und den Übergangsnip-
pel 18 ein.
9.
Stellen Sie die Heizkreiszuleitung her
und dichten Sie diese am Übergangs-
nippel 18 auf.
10.
Verschrauben Sie die Überwurfmut-
ter 17 mit Übergangsnippel 18, zum
Gegenhalten am Übergangsnippel 18
dient die Sechskantfläche. Das max.
Drehmoment beträgt max. 15 Nm.

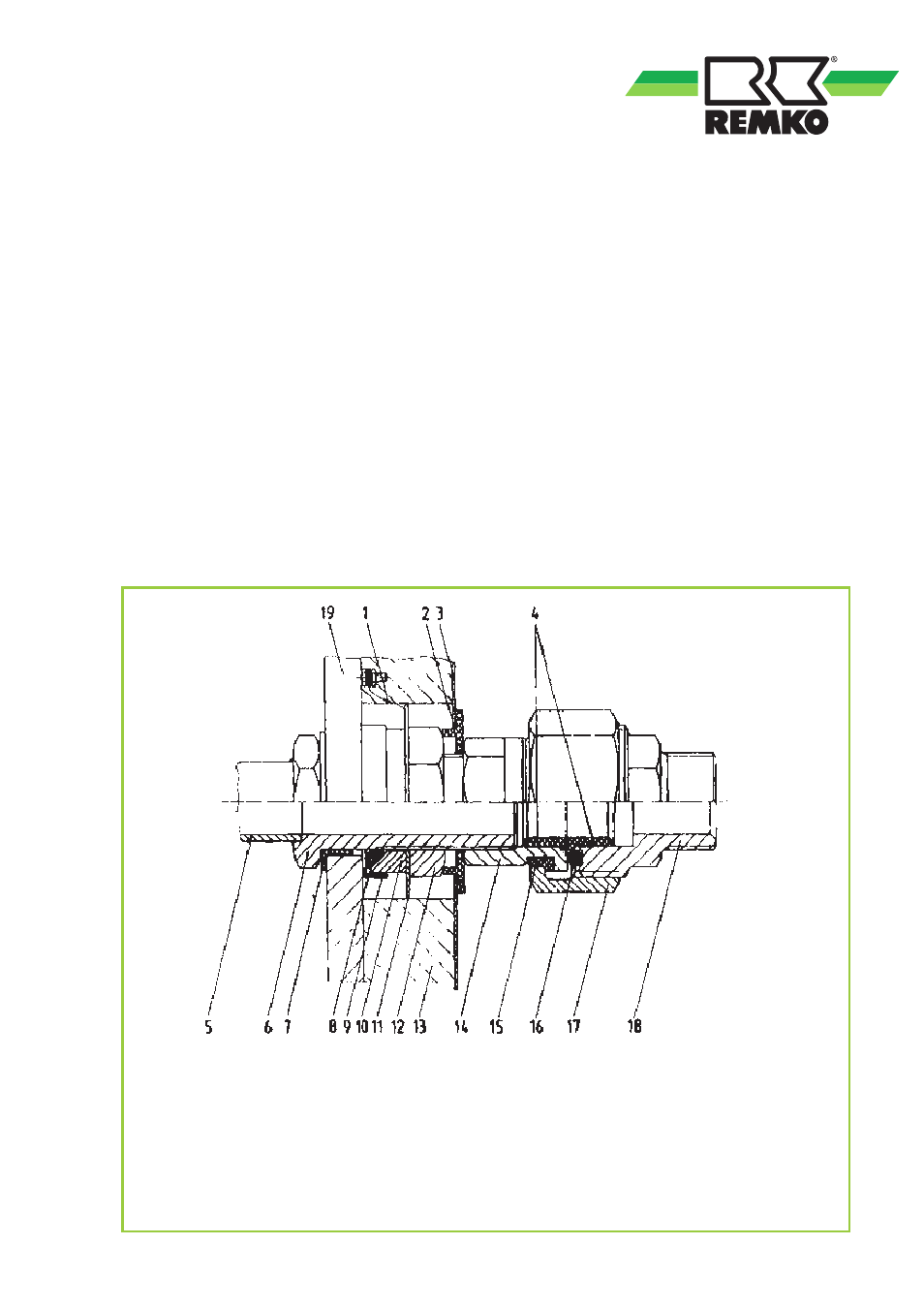

1 Widerstand 620
2 Kunststoff-
durchführung
3 Abdeckhaube
4 Isolierhülse
5 Wärmetauscher
6 Anschlussarmatur
7 Isolierhülse
8 O-Ring
9 Kunststoffwinkel
10 Schrägscheibe
11 Messinglasche
12 Sechskantmutter
13 Weichschaumscheibe
14 Einlegteil
15 Isolierclip
16 O-Ring
17 Überwurfmutter
18 Übergangsnippel
19 Flanschplatte
